Proiectul ambalajului

Proiectul ambalajului

Ambalajul se realizeaza din    carton ondulat consolidate cu banda din polipropilena.

Produsul: banca pliabila cu forma si dimensiunile din figura:

Produsul este format din doua parti:

Structura pliabila reprezentata de partea lemnoasa este considerata drept structura fixa.

Picioarele metalice sunt detatabile

Se vor executa colete separate pentru fiecare dintre cele doua parti.

Forma si dimensiunile bancii in stare pliata.

Banca se ambaleaza in stare pliata.

Dimensiuni de gabrit:

Descrierea tehnica a ambalajului:

Ambalarea produsului se va face in conformitate cu prevederile STAS 5223-88, privitor la materialele pentru ambalare.

Ambalarea trebuie sa asigure protectia produsului impotriva deteriorarii in timpul manipularii, depozitarii si a transportului la beneficiar.

In cutia executata din carton ondulat 5R (STAS 4258-87) se introduce banca in stare pliata, protejat in prealabil cu hartie matase si hartie ambalaj dupa care se leaga cu sfoara de canepa 2mm pentru a nu se deplasa in cutie.

Extremitatile vor fi protejate prin intrmediul unor tampoane executate tot din carton 5R

Cutia se lipeste cu hartie gumata 70 mm dupa care se consolideaza cu banda din polipropilena.

Cutia este construita dintr-o singura bucata de carton ondult si este liplita cu clape de inchidere. Cartonul se croieste la dimensiunile de 1438 x 1286 mm.

Hartia matase si cea rezistenta se croiesc cu adios dimensional pentru a putea permite suprapunerea marginilor sau protectia canturilor

Gabaritul coletului:

Inaltime: 50    mm

Lungime: 1270 mm

Latime: 500     mm

Dimensiunile interioare ale cutiei:

Inaltime: 50+ 2*5 +2*5+ 8 = 78 mm

Lungime: 1270 + 2*5+ 2*5    = 1290 mm

Latime: 500 + 2*5 + 2*5 = 520 mm

Unde: 760mm - inaltimea coletului

5 mm - abateri de montaj

5 mm - grosimea tampoanelor de carton

8 mm - adaos

Asezarea in colet a partii lemnoase

Cutie exterioara

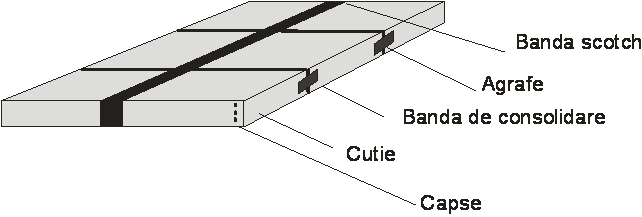

Detaliu privind ambalarea coletului

Dimensiunile exterioare ale cutiei

Inaltime: 78 + 2*5 + = 88 mm

Unde:

78 mm- inaltimea interioara a cutiei

5mm - grosimea cartonului

Lungime: 1290 + 2*5 =1300 mm

Latime: 520 + 2*5 = 530 mm

Schema de croire a ambalajului

Prezentarea ambalajului

picioare

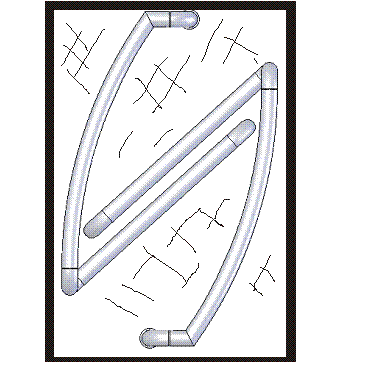

Prezentarea coletului ce cuprinde picioarele metalice
