Modelele de taiere pentru bustenii de fag

Modelele de taiere pentru bustenii de fag

Bustenii de fag au in general o forma neregulata si o serie de defecte, motiv pentru care nu se mai pot aplica principiile maximale de debitare, folosite in cazul rasinoaselor. Pentru aceasta specie prescriptiile tehnologice se refera la urmatoarele:

inima rosie constituie un defect la aprecierea cherestelei, motiv pentru care se elimina, prezenta ei fiind admisa numai la piesele tivite si semitivite cu grosimi peste 60 mm;

zona de calitate superioara de pe sectiunea transversala este zona exterioara, deoarece mijlocul busteanului este ocupat de inima stelata, exteriorul cu alburn sau lemnul alb fiind calitativ mai bun

piesele de cherestea cu grosimi de 32, 40 si 50 mm se vor obtine din lemn de calitate superioara, respectiv din zona exterioara, fara a depasi 40-50 % din total sectiune transversala

grosimile de 20 si 25 mm reprezinta cca 40 % din total volum si se vor obtine din flancuri (rest), sau din zona centrala a busteanului cand se impune o cantitate marita de piese cu asemenea dimensiuni;

dulapii de 60, 70, 80 si 90 mm grosime reprezinta cca 20 % din volum si se vor obtine numai din zona centrala a busteanului, fara a depasi ca acoperire 40-50 % din acoperirea totala;

debitarea pe prisma se va aplica numai bustenilor de calitate superioara, respectiv clasa a I a de calitate, cu diametrele de 26-55 cm (cu trepte din 5 in 5 cm), cand se cere cherestea tivita in cantitate marita, respectiv peste 30 % din total;

debitarea pe plin se aplica bustenilor, indiferent de calitate sau grupe de diametre, daca comenzile sunt peste 70 % cherestea netivita

bustenii de clasa a I a cu diametre de 36-55 cm se vor utiliza cu preponderenta pentru obtinerea traverselor de cale ferata;

la stabilirea valorii acoperii modelului de debitare (2A) se va lua in calcul diametru mediu busteanului, dar cel minim al grupei de busteni.

Fig. 3.1. Zonele de calitate ale fagului: 1-inima rosie; 2-zona de calitate superioara (fara inima rosie) sau lemnul alb

Bustenii de fag se sorteaza numai pe clase de diametre (masurate la mijlocul lungimii), in mai multe grupe:

- intre 16-60 cm, din 5 in 5 cm, in 9 grupe: 16-20, 21-25 ; 26-30; 31-35 ; 36-40 ; 41-45; 46-50; 51-55; 56-60;

- peste 60 cm, o singura grupa.

Grosimile uzuale ale cherestelei de fag sunt urmatoarele :

- scanduri tivite si netivite: 15, 20, 25 , 32, si 40 mm ;

- dulapi tiviti si netiviti : 50, 60, 70, 80, si (90) mm ;

- grinzi : 120, 150, 200, 250 si 300 mm;

- sipci : 25 si 40 mm ;

- rigle : 50, 60, 70, 80 si 90 mm

- frize 20 si 25 mm

Debitarea pe prisma a bustenilor de fag se aplica numai celor din clasa a I a de calitate, diametre de 36-55 cm. Dimensiunile prismei nu se calculeaza pe principiul maximal ca la rasinoase, ci in functie de diametrul inimii rosii fata de cel al busteanului, inima rosie trebuind sa apara pe fetele descoperite ale prismei (Fig 3.2).

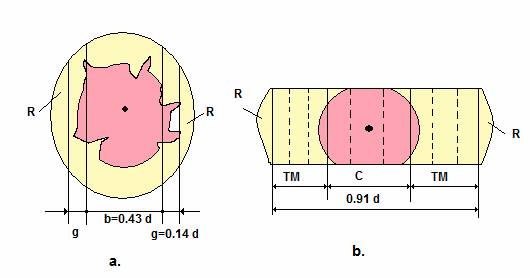

Fig 3.2. Debitarea pe prisma a bustenilor de fag: a-prima trecere; b-la a doua trecere prin gater.

Latimea prismei va fi:

b=0,43d

Valoarea calculata cu aceasta relatie se va rotunji superior la o valoare intre 160-240 mm, cu trepte din 10 in 10 mm, acestea reprezentand latimile uzuale ale pieselor de cherestea de fag (160, 170, 180, 190, 200, 210, 220, 230 si 240 mm).

Imediat langa priama se gaseste o zona de buna calitate g=0,14·d, care se acopera cu grosimile cele mai solicitate de productie si cele mai pretentioase, respectiv de 32 si 40 mm, mai rar 50 mm. Din flancuri se vor debita piese cu grosimile de 25 si mai rar 20 mm, aceasta fiind o zona de calitate acceptabila.

La a doua trecere prin gater a prismei se va calcula latimea descoperita a prismei (h) cu realatia:

unde: d-diametrul minim al grupei de busteni, in mm.

b_r este latimea rotunjita a prismei, in mm;

s - supradimensiunea de contragere in grosime a fagului, in mm, de obicei 7     % din dimensiunea latimii prismei.

La aceasta trecere se vor respecta prescriptiile de la debitarea pe plin a bustenilor de fag, respectiv din centru se vor obtine cativa dulapi grosi (60, 70. 80 si 90 mm), din treimea mijlocie piese de calitate superioara (32, 40 si 50 mm).     iar din flancuri grosimi de 20 si 25 mm. Acoperirea in acest caz este urmatoarea:

-la prima trecere 2A=0,43d+2 0,14d=0,71d

-la a doua trecere 2A h.

Debitarea pe plin a bustenilor de fag se face pentru o acoperire 2A=0,91d. Completarea cu piese de cherestea a sectiunii transversale se va face astfel ( fig 3.3):

- zona centrala va fi ocupata cu cu 1,3 sau 5 dulapi grosi de 60, 70, 80 sau 90 mm, fara a depasi 40-45 % din acoperirea totala a sectiunii transversale; dulapii centrali pot fi inlocuiti cu piese de 25 mm, atunci cand se cere o cantitate marita de asemenea piese de cherestea ;

-treimea mijlocie va fi ocupata cu grosimi uzuale si pretentioase de 32, 40 si 50 mm ;

- flancurile vor fi ocupate cu grosimea de 25 mm, mai rar de 20 mm.

Fig 3.3. Debitarea pe plin a fagului

Daca diametrul bustenilor este mai mic ca 30 cm, se pot utiliza urmatoarele doua variante de debitare pe plin:

- varianta 1, presupune transformarea integrala a bustenilor in scanduri de 25 mm, mai rar de 20 mm, modelul de taiere fiind in acest caz :

n/25 R/25 n= 3,5,7.. bucati

- varianta 2, presupune transformarea zonei de centru intr-un dulap, iar restul in scanduri obisnuite de 25 sau 20 mm, modelul de taiere fiind in acest caz

1/60 (70, 80, 90) R/25 (20)

Debitarea pe prisma pentru obtinerea traverselor de cale ferata foloseste numai busteni de fag clasa a I a de calitate si diametre cuprinse intre 36- 55 cm. Traversa din lemn de fag are o particularitate, respectiv fata superioara trebuie sa aiba cel putin 20 mm de lemn alb deasupra inimii rosii, deoarece inima rosie contine lemn de calitate inferioara (fig 3.4). Din aceasta cauza modelul de taiere in acest caz va fi asimetric, iar reprezentarea sa va fi completa.

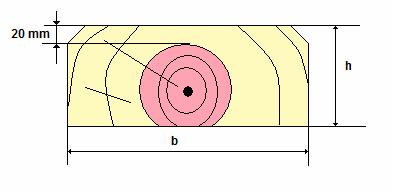

Fig 3.4. Pozitia inimii rosii a fagului in cadrul traversei de cale ferata

Dimensiunile uzuale ale traverselor de cale ferata normale (b×h) sunt urmatoarele: 26×16 cm ; 25×15 cm si 21×14 cm. Se va tine seama de aceste dimensiuni, respectiv dupa efectuarea calculelor se vor adopta aceste dimensiuni uzuale ale traverselor de cale ferata.

La prima trecere prin gater se obtine    inaltimea h a prismei, dispusa asimetric fata de axa centrala a busteanului, plasandu-se in zona libera din bustean o piesa de 32 sau 40 mm grosime, restul fiind ca de obicei format din scanduri de 25 sau 20 mm, in functie de cerinte (figura 3.5). Acoperirea la aceasta prima trecere prin gater va fi ca si in cazurile anterioare 2A=0,71d, iar notarea modelului la prima trecere prin gater va fi:

I R/25 (20) 1/h_t 1/32(40) R/25 (20)

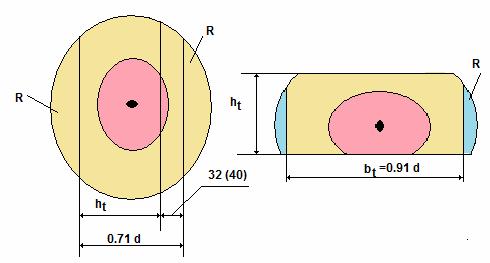

Fig 3.5. Debitarea traverselor de cale ferata din busteni de fag

La cea de-a II trecere prin gater se realizeaza latimea talpii traversei de cale ferata, respectiv b_t , la o acoperire 2A=0,91d, iar modelul de taiere va fi simetric:

II 1/b_t R/25 (20)
