MICROSCOPUL. APLICATIILE SALE IN STUDIUL MARFURILOR

MICROSCOPUL. APLICATIILE SALE IN STUDIUL MARFURILOR

In mod normal, ochiul omenesc distinge cele mai multe detalii la o distanta de aproximativ 25 cm de obiect, numita distanta vederii optime. La aceasta distanta, doua puncte se vad separat daca sunt situate la cel putin 0,15 mm unul de altul. Aceasta distanta se numeste limita de separatie.

Pentru obdervarea detaliilor care se gasesc la distanta mai mica de o,15 mm unul de altul, ne folosim de instrumente optice care maresc imaginea. Aceste instrumente au la baza fenomenele de reflexie si refractie a luminii de catre oglinzi si lentile.

Lentilele sunt sisteme optice alcatuite dintr-un mediu transparent si omogen, limitat de doua fete sferice sau de o fata sferica si una plana. Exista doua tipuri de lentile :

lentile convergente (Fugura nr.21), mai groase la mijloc decat la margini, care transforma un fascicol de raze paralele cu axa optica principala, intr-un fascicol convergent intr-un punct numit focar real (F).

lentile divergente (Figura nr.22), mai subtiri la mijloc decat la margini, care transforma un fascicol de raze paralele cu axa optica principala, intr-un fascicol divergent. Razele se intalnesc intr-un focar virtual obtinut prin prelungirea lor.

Figura nr. 21 - Lentile convergente

Figura nr.22 - Lentile divergente

Imaginile obtinute pot fi:

reale, care se pot proiecta pe un ecran sau prinse pe un film fotografic. Instrumentele care dau imagini reale sunt: ochiul, aparatul de proiectie, aparatul fotografic;

virtuale, care nu pot fi prinse pe un ecran sau un film fotografic si se obtin prin prelungirea razelor de lumina refractate de sistemul optic. Instrumentele care dau imagini virtuale sunt: lupa, microscopul, luneta.

Microscopul este un instrument optic cu care se pot observa obiectele, sau detaliile obiectelor ale caror dimensiuni sunt mai mici decat cele ce pot fi observate cu ochiul liber.

Microscopul de laborator mareste de pana la 2400 ori si are o limita de separatie de 0,2-0,3 m (microni).

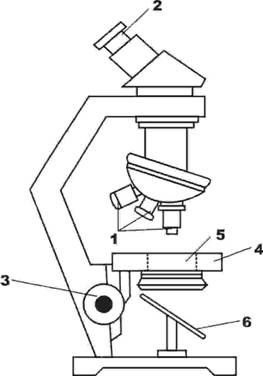

Microscopul (Figura nr.23) are doua parti principale: obiectivul si ocularul, alcatuite dintr-un ansamblu de lentile convergente ( mai groase la mijloc decat la margini).

Obiectivul (1) este indreptat spre obiectul analizat si formeaza o imagine reala, marita, a acestuia. Unele microscoape au obiective interschimbabile, cu capacitate diferita de marire.

Ocularul (2) are o lupa pentru observarea imaginii date de obiectiv si formeaza imaginea definitiva, marita si virtuala a obiectului analizat.

Obiectivul si ocularul sunt montate pe un tub (3) prevazut cu o cremaliera, care permite modificarea distantei dintre obiectul analizat si obiectiv.

Masa microscopului, numita si platina (4) are o deschidere circulara in centru (5), pentru a permite iluminarea obiectului analizat cu razele reflectate de oglinda (6) ce se afla sub platina.

Figura nr.23 - Microscopul

Modul de lucru

Preparatul se aseaza pe o lama de sticla care se plaseaza pe masa microscopului in dreptul deschiderii circulare. Pentru a realiza observatia microscopica, trebuie reglata iluminarea si deplasata masa microscopului cu lama asezata pe ea, pana cand prin ocular se vede o imagine clara a obiectului studiat.

Obiectivul si ocularul au marcat pe ele capacitatea de marire (5x, 25x, etc.). Ocularul are capacitatea de marire mai mica decat obiectivul.

Capacitatea totala de marire a microscopului se calculeaza prin inmultirea capacitatilor de marire ale obiectivului si ocularului.

m_t = m_ob x m_oc    unde:

m_t - puterea de marire totala a microscopului;

m_ob - puterea de marire a obiectivului;

m_oc - puterea de marire a ocularului.

Efectuarea preparatelor microscopice se poate realiza in mediu uscat si in mediu umed. In mediu uscat, preparatul se aseaza pe lama port-obiect, bine curatata in prealabil si se acopera cu o lamela. In mediu umed, preparatul se umecteaza cu 1-2 picaturi de apa distilata, glicerina sau cu reactivi specifici care coloreaza preparatul, de la caz la caz. Peste preparatul umed se aseaza cu grija o lamela, evitandu-se formarea bulelor de aer. Eliminarea excesului de lichid se efectueaza cu hartie de filtru.
