STATIA METEOROLOGICA SI DE AVERTIZARE ADCON TELEMETRY SI PROGRAMUL addVANTAGE

STATIA METEOROLOGICA SI DE AVERTIZARE ADCON TELEMETRY SI PROGRAMUL addVANTAGE

Statia meteo este constituita din statia centrala (de baza), unde se aduc informatiile culese de senzori prin transmisie radio si statiile de transmitere a datelor.

Statia de baza consta din:

. Receptorul A730SD;

. Diferite cabluri de alimentare si conectare;

. Antena de receptie care se monteaza pe cladire; 30 m de cablu coaxial care are montat la cele doua capete mufe de conectare si un set de tevi de aluminiu;

. Pachetul cu programe (partea software), manual de utilizare si posibile noi informatii continand ultimele noutati sau modificari aduse programului.

Pachetul care contine statia pentru masurarea si transmiterea datelor are in componenta:

. Statia pentru masurarea si transmiterea datelor - A730SD;

. Senzorii aferenti aplicatiei dumneavoastra;

. Set de tevi de aluminiu, compus din 3 bucati.

Statia centrala Antena de receptie: receptioneaza si transmite datele receptorului A730SD care le va stoca si transmite din 15 in 15 minute P.C-ului.

Dupa ce a terminat de extras datele din receptor, si daca cel putin o extensie este atasata programului addVANTAGE acesta va incepe procesarea lor. Extensiile sunt module program care folosesc datele primare transmise de care statiile de masura, analizanu-le dupa anumite reguli si elibereaza rezultate sub forma de evenimente.

. Extensiile analizeaza datele primare si genereaza evenimente care sunt memorate in alta baza de date numita "Lista de evenimente"

. Cand nu mai sunt date pentru procesare, programul addVANTAGE se opreste din procesare si astepta date noi (acest lucru este usor de observat, deoarece clepsidra dispare de pe ecran).

Statiile de masura instalate in camp au in componenta lor urmatoarele componente:

catargul format din 3 componente de aluminiu, avand o inaltime totala de 3,60 - 3,70 m;

in varful catargului se monteaza pluviometrul, de care este atasata cutia cu acumulatori, celulele solare si antena de emisie;

sub pluviometru se monteaza anemometrul;

sub anemometru se monteaza combosenzorul, format din 3 unitati de masura distincte: senzorul pentru numarul picaturilor de pe frunza; senzorul pentru determinarea temperaturii aerului si senzorul pentru determinarea umiditatii

la inaltimea de 2-2,5 m se monteaza senzorul pentru radiatia solara globala;

in sol se monteaza senzorul de temperatura, la o adanime de 20-30 cm; la adancimile de 1,2m; 0,8 m si 0,4 m se monteaza senzorii pentru umiditaea solului.

Facultatea de Horticultura are 3 asemene statii, una montata in livada institutului, a doua montata la "Sapca Verde", iar acea de a treia se afla in laborator in scop didactic.

Pornirea si oprirea programului addVANTAGE

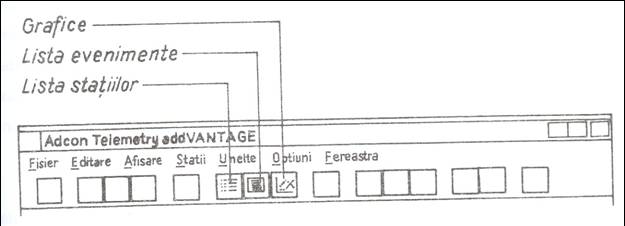

Pentru a porni programul, apasati cu mouse-ul pe icoana din grupul de programe Adcon addVANTAGE, sau folositi Start pentru Windows'95. Dupa ce programul a fost pornit, fereastra originala a programului addVANTAGE va fi afisata pe ecran. Aceasta contine urmatoarele elemente:

. Bara de titlu;

. Bara de meniuri;

. Butoane:

. Bara de informatii;

. Zona de afisare;

. Bara de status.

Unele elemente de pe ecran (butoabe, bare) isi schimba intelesul in functie de context, unele chiar dispar cand functiile lor nu sunt aplicabile.

Cand programul addVANTAGE este repornit, zona de afisare a ferestrei de baza va contine aceleasi elemente si aceeasi pozitie ca atunci cand programul a fost inchis ultima oara.

Inchiderea programului addVANTAGE se face (ca oricare alt program care ruleaza sub Windows) simplu, prin apasarea simultana a butoanelor Alt +F4 sau folosind din Fisier (File) comanfa Iesire (Exit).

Modul de accesare al datelor

Asa cum am mentinat, programul addVANTAGE transfera automat datele memorate in receptor. Urmatoarele comenzi pot fi foloite pentru accesara diferitelor tipuri de date:

lista    de statii de masura, contine toate statiile pentru masurarea si transmiterea datelor din baza de date;

Graficul de date primare, afiseaza date brute, neprocesate (temperatura, precipitatii, umiditatea relativa a aerului, prezenta picaturilor de apa pe frunze, nivelul apei, etc.),n unele procesate (min/max/med, etc.) si indici;

Lista de evenimente contine datele procesate de extensii, ex.: Nivelul apei peste lmita admisa, Conditii de infectie, Baterie descarcata, etc.

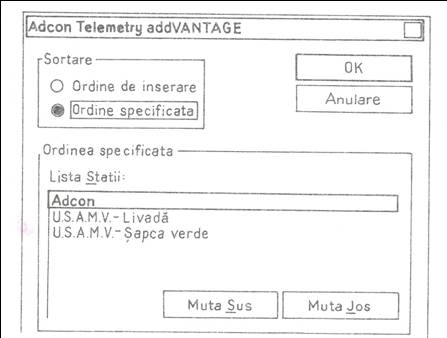

Afisarea listei statiilor

. In bara de meniu selectati Afisare - Lista statiilor sau apasati cu mouse-ul care seschide lista de statii;

. Va apare o fereastra care va contine statiile de masura pem care le veti configura;

Daca datele primite de la statii indica un eveniment deosebit (de obicei o avertizare), un patrat de culoare rosie apare in dreptul numelui statiei. Acest lucru inseamna ca trecere in revista a listei de evenimente a statiei respective este necesara.

Este foarte bine daca lasasi lista statiilot deschisa intotdeauna., deoarece aproape toate acticvitatile din programul addVANTAGE pornesc de la aceasta fereastra si oricare alarma sau avertizare este imediat observata. Ca majoritatea ferestrelor din programul addVANTAGE, cand se inchide programul, lista va fi memorata si va fi afisata cand programul va fi pornit.

Datele primare:

Datele primare sunt transferate prin intermediul cablului serial dintre receptor si PC (in cazul sistemului de tip client, datele primare sunt obtinute prin modem, apeland un server). Faptul ca datele primare sunt incarcate intr-un format in care nu este specificata unitatea de masura, nu reprezinta un dezavantaj. Fiecarui senzor ii este atasat un modul sofeware care face conversia in unitati de masura specifice (⁰C, RH, m/s, bar, etc.). Datele primre convertite sunt apoi stocate in baza de date si pot fi afisate, pe lungi perioade de timp, sub forma grafica.

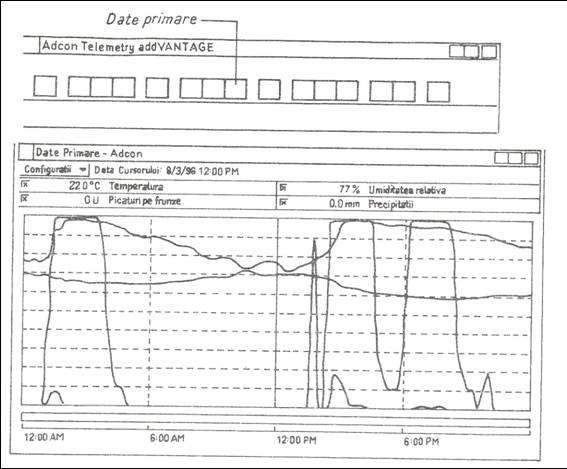

Vizualizarea graficului de date primare

. Selectati o statie din lista, apasand cu mouse-ul pe ea;

. Selectati din bara de meniu Afisare-Date primare sau apasati o data cu mousul pe butonul Date primare.

Graficul cu date primare va fi afisat pe ecranul monitorului; in partea de sus va apare legenda cu culoarea specifica pentru fiecare senzor in parte.

In partea stanga a fiecarei culori exista o casuta de bifat care va permite sa vedeti sau nu curba de valori specifica pentru fiecare senzor. Butonul Configuratii va permite, de asemenea, sa selectati rapid o confioguratie prestabilita (pentru mai multe detalii vezi "Configurarea si salvarea datelor primare pe care doriti sa le vizionati"). In partea dreapta a fiecarei culori sunt afisate valorile masurate pentru fiecare senzor. In exemplu: valorile vizualizate sunt pentru precipitatii, temperatura, umiditate relativa su picaturi pe frunza, pentru o perioada de 24 de ore.

Examinarea datelor

Vizualizarea datelor pentru o anumita ora

. Miscati sageata mouse-ului la o anumita ora din zi unde doriti sa examinati datele;

. Apasati pe butonul din stanga al mouse-ului si, dfaca il tineti apasat, linia verticala care apare pe grafic numita si cursor, se va muta in dreptul promter-ului de la mouse. Astfel vor fi afisate, in legenda, valorile exacte pentru fiecare tipuri de date pentru timpul respectiv;

. Puteti muta cursorul in dreapta sau in stanga, tinand buronul de la mouse apasat pana ce va fixati pe ora dorita. De asemenea cursoul poate fi mutat din 15 in 15 minute folosind butoanele "dreapta" sau "stanga" de pe tastatura.

Valorile datelor primare din graficul de date sunt afisate pe bara de informatii pentru fiecare tip de senzor in parte.

Este, de asemenea, posibil sa examinati datele de pe o perioada de timp mai mare.

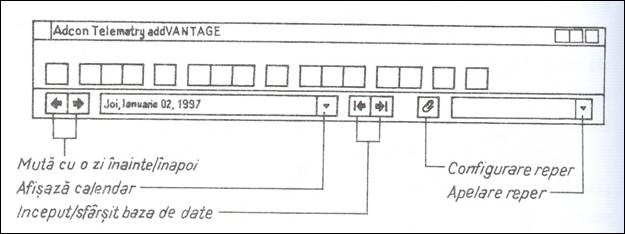

Examinarea datelor pentru o perioada mai mare de timp

. Pentru a va muta cu o zi in timp, apasati pe butoanele inainte sau inapoi care se Gasesc in partea stanga a campului in care este afisata data;

. Pentru a va muta cu mai multe zile, tineti apasat mai mult timp butonul dreapta sau stanga;

. Pentru a va muta repede la prima sau ultima zi a bazei de date, apasati pe butoanele dreapta sau stanga care se gasesc in partea dreapta a campului in care este afisata data;

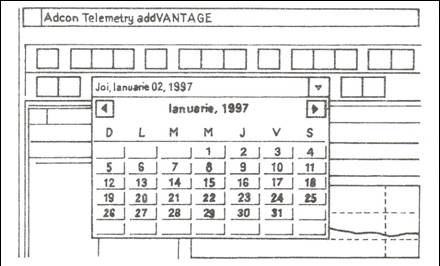

. Daca doriti sa gasiti o data, si este mai dificil cu ajutorul butoanelor cu sageti (de exemplu odata cu doua luni in urma) , apasati cu mouse-ul pe campul de date sau pe butonul cu sageata in jos din partea dreapta a campului. Va apare o fereastra care contine un calendar;

. Data curenta este scrisa cu culoare rosie. Selectati data pe care o doriti, apasand o data cu mouse-ul pe ziua respectiva si aceasta va deveni data curebta.

O alta metoda de examinare rapida a datelor este fixarea unui reper. Acesta este un punct specific in timp cand a avut loc un eveniment deosebit, Exemplu: Ploaie puternica, inlocuirea unui senzor, furtuna, grindina, etc.

Selectarea tipurilor de date primare

Programul addVANTAGE va permite sa determinati ce tipuri de date (precipitatii, temperatura, umiditate relativa, etc.). puteti vizita in graficul de date primare. Mai mult chiar, puteti determina perioada de timp pe care o doriti sa o vizualizati. Aceasta poate fi de una, sapte sau treizeci de zile iar, axele x si y vor fi configurate automat. De asemenea puteti salva unele configuratii prestabilite si apoi sa le vizualizati.

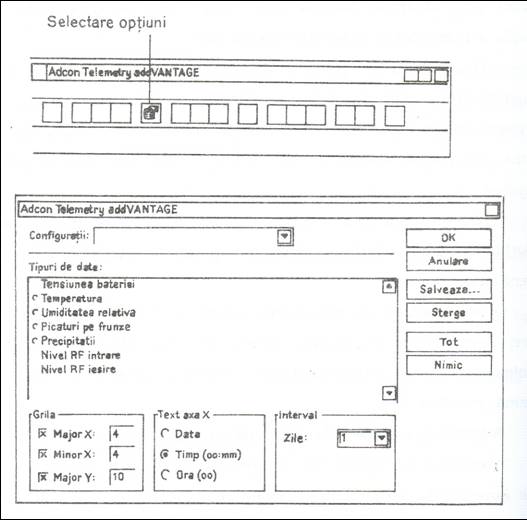

Configurarea si salvarea datelor primare pe care le doriti

sa le vizualizati

. Deschideti un grafic de date primare sau selectati un grafic deja deschis pentru a-l face activ;

. Pentru a selecta tipul de date pe care doriti sa le vizualizati, apasati pe butonul de selectare optiuni si va apare o fereastra de optiuni;

. Fereastra de obtiuni include o lista de date disponibile pentru statia selectata. Tipul de date ales este marcat cu un punct.

. Pentru a schimba tipul de date apasati cu mouse-ul pe tipul de data si aceasta va fi deselectata;

. In campul de data Interval puteti alege intervalul de zile pe care il doriti: 1, 7 sau 30 de zile sunt valori standard pe care le puteti selecta. Puteti de asemenea introduce propria dumneavoatra valoare de interval de timp (1,2,5, etc, zile);

. Valorile pentru grila indica numarul de linii de grila care sunt afisate in grafic. Diviziunile marcate cu Major x reprezinta subdiviziuni pe axa timpului marcate cu linii verticale intrerupte. Diviziunile marcate cu Major Y sunt numarul de diviziuni    pe axa verticala;

. Cand ati termnat de selectat tipul de date primare care doriti sa fie reprezentate pe grafic, inchideti fereastra apasand pe butonul OK. Totusi, intr-un grafic pentru a citi valorile usor este bine sa nu vizualizati mai mult de 5-8 curbe de valori.

Extensia main

Aceasta extensie genereaza evenimente folositoare din punct de vedere tehnic si climatic. Este importanta din doua puncte de vedere: monitorizeaza functionarea statiilor de masura si inregistreaza datele primare. De altfel, este de cea mai mare importanta sa instalati extensia main la toate statiile de masura din sistem (inclusiv la cele folosite ca relee) pentru a monitoriza datele lor tehnologice.

Din punct de vedere tehnic extensia main este la fel ca oricare extensie; de notat ca mesajele sau avertizarile generate de aceasta extensie nu afecteaza celelalte aplicatii.

Configurarea si modul de aplicatie

Normal, extensia main este automat instalata o data cu instalarea programului addVANTAGE in PC-ul dumneavoastra. Folositi addVANTAGE Manager pentru a o activa, daca dintr-un motiv oarecare nu o gasiti in lista de extensii (vezi "Instalarea unei extensii folosind addVANTAGE Manager), apoi reveniti la programul addVANTAGE pentru a instala aceasta extensie la toate statiile de masura din sistem.

NOTA: Daca instalati o noua statie in sistem, la aceasta nu va fi automat atasata extensia main.

Exista si o optiune ajutatoare de configurare in extensia main: daca aveti doi senzori (ex.: doi combosenzorii), trebuie sa selectati senzorul care va fi folosit pentru a genera statisticile zilnice in lista de evenimente.

Selectarea senzorilor:

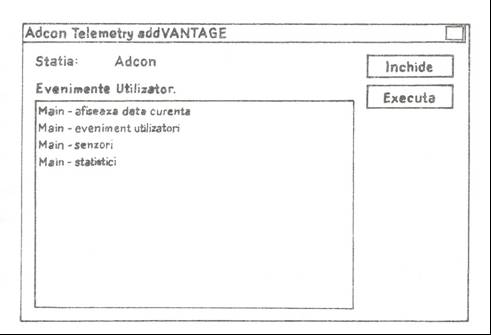

. Selectati statia de masura dorita din lista de statii si, din bara de meniuri, alegeti Unelte ->Configurare , sau apasati pe butonul de configurare a extensiilor.

. Selectati Main-senzor si apasati butonul Executa; se va deschide o fereastra de dialog;

. Puteti schimba configuratia senzorului care genereaza statistici in lista de evenimente, bifand in partea stanga a ferestrei de dialog senzorul care-l doriti;

. Cand ati terminat, apasati butonul OK.

Statistici

Aceasta sectiune va arata cum puteti obtine rezultate statistice din majoritaea valorilor inregistrate in graficul date primare.

Cum puteti beneficia de aceste date primare

. Selectati o statie din lista de statii;

. Din bara de meniu selectati Unelte->Configurare sau apasati pe butonul Configurarea extensiilor;

. In fereastra deschisa selectati Main-statistici si apasati butonul Executa;

. In fereastra dialog aparuta, selectati functia statistica dorita, bifand in patratul din partea stanga a textului: puteti alege intre Statistici, Suma temperaturilor efective si Vant.

De aici puteti afla valorile statistice dorite, asa cum sunt descrise in sectiunea urmatoare.

Aflarea valorilor statistice

. Selectati Statistici (de fapt fereastra de dialog Statistici deja deschisa);

. Selectati intervalul de timp (inceputul intervalului si sfarsitul acestuia), senzorul de la care doriti sa aflati valorile statistice si timpul de statistica dorit (minim, maxim, media, media calculata pe baza de min/max si suma); luti nota de faptul ca puteti selecta diferite tipuri de statistici pentru fiecare senzor;

. Apasati butonul Calculeaza, pentru a vedea rezultatele cerute; (vezi anexe).

Calculul perioadelor cu picaturi pe frunze

. Suma intervalelor de timp cu picaturi de apa pe frunze (umiditatea pe frunza) calculata pe ora pentru o anumita perioada de timp, se poate calcula in aceeasi fereastra de diaog cu suma temperaturilor efective: selectati nivelul pragului (umiditatea de picaturi pe frunza, incepand cu 3U- se considera ca sunt picaturi pe frunza) si apoi apasati butonul Calculeaza.

Determinarea unor parametri legati de viteza si intensitatea vantului:

. Selectati Vant;

. Selectati intervalul de timp (inceput si sfarsit);

. Selectati una din cele doua statistici: Directia vant sau Vitreza vant;

. Apasati pe butonul Calculeaza; veti obtine distributia directiei vantului - in primul caz - si directia totala - in al doilea caz. Va fi afisat un grafic si un tabel cu rezultatele obtinute.

NOTA: Statisticile pentru vant nu au nici o valoare daca un senzor de vant nu este atasat fizic unei statii de masura din sistemul dumneavoastra; in acest caz este bine sa stergeti senzorul vant din addVANTAGE Manager (unde se instaleaza automat).

Extensiile AgroExpert

Programul addVANTAGE ca baza si configuratie hardware fundamentala (statiile pentru masurarea si transmiterea datelor, senzori, statia de baza), impreuna cu extensiile, formeaza sistemul AgroExpert. Acesta este o aplicatie standard a produsului A730.

Sistemul AgroExpert trebuie privit ca o unealta care va ajuta sa dirijati, sa optimizati corect aplicarea tratamentelor impotriva unor boli. AgroExpert nu este si nu trebuie vazut ca un factor de decizie in sine. Un program pe computer nu poate lua o decizie, ci este la latitudinea celui care il foloseste sa ia in consideratie sau anumite recomandari.

Extensia mar

Extensia mar are implementate doua boli: rapanul (Venturia inaequalis) si fainarea (Podosphera leucotricha).

Functionarea corecta a extensiei este conditionata intr-o mare masura de datele    introduse de utilizator. La inceputul sezonului toate optiunile si parametrii trebuie verificati, iar in timpul sezonului fazele fenologice si tratamentele in livada (inclusiv cele care nu sunt cerute de sistem) trebuie actualizate.

NOTA:

Senzorii atasati statiei de masura trebuie plasati la nivelul coroanei

Configurarea si utilizarea

Dupa ce ati atasat altgoritmul la statiile de masura dorite, trebuie sa configurati parametrii initiali. In functie de datele de pornire a programului, trebuie sa verificati fazele fenologice si starea de dezvoltare a bolii (pentru fiecare statie). Aceasta sarcina este usoara, daca pornirea se face la inceputul sezonului, pentru ca algoritmul este deja sincronizat.

Primul pas trebuie facut in addVANTAGE Manager: verificati daca extensia mar este prezenta si activata. Dupa acest prim pas, porniti programul addVANTAGE si asociati la fiecare statie extensia mar.

Urmatorii pasi ce trebuie efectuati sunt:

Configurati optiunile;

Configurati faza fenologica;

Daca senzorul nu coincide cu pornirea sistemului, sincronizati starile pentru fiecare boala.

Fazele fenologice trebuie aplicate pentru ambele boli si actualizte pe parcursul sezonului. Sunt doar 5 stadii de dezvoltare care sunt folosite de extensie, dupa Flackinger;

. Buton verde (D);

. A inceput caderea petalelor (G);

. Diametrul fructelor - 3 cm (J);

. 3 saptamani pana la recoltare;

. Recoltare.

Literele din paranteze reprezinta stadiul original al fazei fenologice data de autor. Schimbarea fazelor fenologice afecteaza ambele boli si trebuie facuta pentru fiecare statie in parte.

NOTA: Lista prezenta nu este completa; numai fazele relevante pentru extensie sunt afisate si folosite.

In timpul sezonului trebuie sa verificati si sa actualizati periodic fazele fenologice in concordanta cu situatia din camp. De asemenea, trebuie sa informati sistemul despre toate tratamentele aplicate in camp.

Rapanul la mar

Boala este originala din Europa si a fost pentru prima oara observata in Suedia, de Fries in anul 1819; succesiv a fost apoi inregistrata in 1833 in Germania, in 1834 iN SUA, in 1845 in Anglia, in 1862 in Australia.

In prezent boala este raspandita pe intreg globul, fiind practic intalnita in toate regiunile unde sunt livezi de meri si in special in zonele caracterizate de umiditati si temperaturi moderate; in multe tari este considerata principala boala a marului.

Ciuperca se multiplica pe doua cai: calea sexuata (teleomorphic) si asexuata (anamorphic). Inmultirea sexuata reprezinta forma saprofita a ciupercii care se dezvolta pe funzele cazute, ofilite si degradate si nu pe frunzele vii, avand deci un caracter neparazitic. Aceasta forma de existenta si inmultire este specifica pentru perioada toamna-iarna (incepand cu primavara), perioada caracterizata prin caderea frunzelor, urmata peste iarna de degradarea lor si apoi cu inmuguirea pomilor. Forma sexuata saprofita a ciupercii sete cunoscuta sub numele de Venturia inaequalis (Cooke) Wint., sau Endostigme inaequalis (Cooke) Syd.

Forma sexuata este sustinuta de o masiva multiplicare pe durata intregului sezon de dezvoltare a marului si a parului, avand exclusiv un caracter parazitic. Se dezvolta pe diferite organe ale plantei gazda (flori, fructe, frunze, ramuri tinere, etc.) organe care pot fi afectate serios.

Forma parazitica asexuata a ciupercii este cunoscuta sub numele de Fusicladium dendriticum (Wallr) Fuek si incepe primavara, in proportie de 90 sub forma sexuata, respectiv Venturia inaequalis. Restul sursei de peste iarna se datoreaza formei parazitice, care, in proportii reduse, reuseste sa supravietuiasca rigorilor iernii, fie sub forma de miceliu, fie sub forma de conidii localizate in special la imbinarea crengilor.

Manifestari ale atacului si pagubele produse

Ciuperca se poate dezvolta pe diferite componente ale florilor: sepale (de cele mai multe ori), petale, ovare, peduncul floral. Consecinta acestei infectii poate fi caderea florilor.

Pe frunzele in crestere atacate puternic de ciuperca, tesutul se dezvolta inegal, cu malformatii, frunzele cazand adesea inainte de sfarsitul sezonului de crestere. Caderea prematura a frunzelor determina reducerea nutritiei pomului, rezultand o reducere a numarului de fructe si a mugurilor roditori pentru anul urmator.

Boala apare, de asemenea, pe frunze sub forma de pete. In cazul soiurilor sensibile si in conditii climatice optime pentru patogen, rapanul poate acoperii intreaga frunza, fara o delimitare a petelor - urmand o defoliere permanenta a frunzelor.

Fructul este sensibil la atac de la inceput pana la faza de recoltare; daca fructele sunt depozitate cu conidii pe ele, sau sunt in contact cu fructele afectate, dezvoltarea ciupercii este posibila si in perioada de depozitare. Majoritatea fructelor infestate, imediat dupa formare ca si pe perioada vegetatiei nu se mai pot dezvolta si cad.

Suprafata puternic patata a fructului nu se mai dezvolta si duce la deformare, ca o consecinta a dezvoltarii inegale intre partile atacate si cele neatacate. In anii favorabili dezvoltarii ciupercii, recolta poate sa fie afectata in proportie de 30-98 , iar restul este de calitate inferioara si nu poate fi depozitat.

Patogenul se poate dezvolta si pe ramuri: filamentele ciupercii patrund adanc in celulele lastarului. Totusi, atacul asupra ramurilor este un fenomen rar intalnit si apare, in general, la soiurile sensibile sau in livezile neangrijite.

Folosirea sistemului in combaterea rapanului la mar

Pagubele produse de rapan pot duce la o reducere drastica a recoltei. Ca rezultat, exista o tendinta generala de folosire intensiva a metodelor chimice de lupta impotriva bolii. Acest lucru inseamna, cateodata, folosirea unor cantitati de fungicide mai mare decat este necesar. O lupta eficienta impotriva bolii poate fi realizata prin integrarea observarii a trei factori: fenologici, rezerva biologica si ecologici. In cazul Venturia inaequalis obiectivele prognozei sunt:

. Conoaserea rezervei biologice a ciupercii, existenta rezervei pe frunzele infectate in toamna anului precedent;

. Inregistrarea evolutiei ciupercii si a potentialului de infectie sub influenta factorilor climatici, de la formarea peritecilor pana la raspandirea lor in mediul inconjurator.

Detectarea perioadei de infectie cat si intensitatea ei este data de tabelul Lui Mills cu corectiile facute de McHardy. Prelucrarea datelor de catre sistem incepe normal cu 1 ianurie, dar acest lucru nu este absolut necesar.

Dupa instalarea altgoritmilor la toate statiile din livada de meri, acestia trebuie configurati cat mai aproape de fazele fenologice descrise mai sus, cu optiunea Suma temperaturilor efective. McHardy si Gadoury (1982) au alocat o curba a maturarii ascosporilor depinzand de suma temperaturilor efective.. Ei au stabilit ca la o suma a temperaturilor efective in jur de 300⁰C (pornind de la 0⁰C), maturarea ascosporilor ajunge aproximativ la jumatate.

Daca considerati ca valoarea de 300⁰C nu este apropiata conditiilor dumneavoastra specifice, o puteti schimba din fisierul APPLE.INI. Cand aceasta valoare eset atinsa, evenimentul referitor la maturarea ascosporilor va fi generat.

Urmatorul eveniment asteptat de algoritm este raspandirea ascosporilor. Aceasta se produce cand este detectata o ploaie de cel putin 0,2 mm. Atingand acest stadiu, extensia va emite mesajul Posibila proiectie ascospori in lista de evenimente si asteapta ca utilizatorul sa introduca o informatie, ex.: faza fenologica - buton verde, este activa. Ordinea evenimentelor poate varia, important este ca aceste conditii sa se intruneasca (buton verde si proiectarea ascosporilor).

Extensia introduce fazele, verificand si inregistrand toate conditiile de infectie, folosind tabelul lui Mills. Depinzand de durata umezelii frunzelor si de temperatura, diferite conditii de infectie vor fi detectate: usoara, medie sau puternica.

Intreruperea duratei umiditatii pe frunze va fi ignorata daca a fost mai putin de 8 ore cand umiditatea relativa a aerului (RH) este sub 90 si 48 de ore cand RH este peste 90 . Pentru o perioada lunga de timp uscat, algoritmul continua si asteapta noi conditii de infectie.

Daca durata umiditatii (picaturi) pe frunze este suficienta, un eveniment va raporta conditiile de infectie, ex. Conditii de infectie 3 (medie), 49 ore. Acesta inseamna ca este a treia conditie de infectie detectata de la inceputul sezonului, a fost medie (dupa tabelul lui Mills) si durata efectiva dupa Mills, ex. fara validarea intreruperii umiditatii pe frunze, a fost de 49 de ore.

Daca infectia a fost medie sau puternica si nici un tratament nu este activ, atunci sistemul va emite o avertizare. In mod normal, o infectie usoara nu poate determina un atac puternic, deci nici o avertizare nu va fi emisa. Totusi, daca aveti o cultura exterem de sensibila sau o presiune mare a bolii in livada stabilim prin folosirea capcanei de spori si de observarea indeaproape a copacilor, in acest caz puteti considera oportun un tratament.

Daca sistemul genereaza evenimentul Tratament recomandat trebuie sa efectuati un tratament cat mai repede posibil. Sunt multe fungicide pe care le puteti folosi, dar putine dintre ele au un efect curativ dupa mai mult de 72 de ore. Dupa 96 de ore nici un fungicid nu va mai poate ajuta.

Dupa fiecare conditie de infectie, programul calculeaza perioada de incubatie. Incubatia nu are influenta directa asupra extensiei, ea fiind data ca o informatie aditionala. Daca fungicidul folosit este de tip sistemic, incubatia se va termina, in caz contrar va continua sa calculeze pana va ajunge la sfarsit, conform tabelei lui Jones. Se poate verifica selectand evenimentul care se refera la incubatie si apasand pe butonul cu detalii despre tratamente: va apare o fereastra in care este specificat stadiul actual al incubatiei.

Atat timp cat incubatia este activa, veti avea afisat indicele Mills_jones zilnic: aceasta va spune de cate zile mai are nevoie incubatia pentru a ajunge la sfarsit, daca conditiile de temperatura raman neschimbate. Informatiile pot fi folosite pentru determinarea urmatoarei perioade critice care ar putea sa vina (o noua generatie de spori masiva).

Mesaje generate de extensia rapan la mar

Iata cateva din mesajele posibile generate de extensie:

Rapan mar-maturizare ascospori in curs

Acest mesaj este asociat cu atingerea sumei temperaturilor efective prestabilite (sau cel pus automat de program - 300)

Rapan mar-posibila proiectie ascospori

Daca maturizarea ascosporilor a fost detectata, primile precipitatii inregistrate vor genera acest mesaj.

Rapan mar- conditii de infectie n (tip), m ore

Acest mesaj denota ca au fost detectate conditii de infectie, confirmate de tabelele lui Mills; n este numarul curent al infectiei, tipul - poate fi usoara, medie sau puternica si m- este numarul efectiv de ore in care a fost detectata umiditatea pe frunze, fara a lua in considerare intreruperile.

Rapan mar - incubatie

Dupa detectarea unei infectii valide; se estimeaza ca a inceput incubatia; evolutia ei poate fi verificata prin selectarea mesajului in lista de evenimente si apoi apoi apasarea pe butonul cu informatii despre mesaj.

Rapan mar - indicele MIlls Jones = n zile

Indicele ne spune de cate zile (n) mai are nevoie incubatia sa ajunga la sfarsit, daca conditiile de temperatura raman neschimabate.

Rapan mar - tratament recomandat

Acest mesaj denota clar necesitatea efectuarii unui tratament; acest mesaj va fi activ atat timp cat nici un tratament nu va fi introdus corect in baza de date. Tratamentul trebuie aplicat cat mai repede posibil.

Rapan mar - tratat cu produsul X

Arata cat timp un tratament a fost efectiv, depinzand de informatiile despre substantele chimice introduse in baza de date si de totalul precipitatiilor acumulate.

Rapan mar - incubatii distruse de tratament

Acest mesaj va informeaza ca ciuperca dezvoltata a fost distrusa de substanta chimica folosita

Rapan mar - date insuficiente la ora 6 AM

Date insuficiente au fost colectate pentru ziua respectiva si extensia nu poate calcula rezultate relevante.

Rapan mar - tratament anualt de ploaie

Acest mesaj informeaza despre faptul ca tratamentul a fost spalat de ploaie; acest mesaj apare doar in cazul folosirii substantelor de contact.

Rapan mar - soi schimbat

Eveniment introdus de utilizator, insemnand ca soiul de cultura a fost schimabat in Mar - optiuni.

Rapan mar - stare schimbata manual

Eveniment introdus de utilizator, insemnand ca starea bolii a fost schimbata in Mar - stari

Rapan mar - tratament sters de utilizator

Acest mesaj dovedeste ca un tratament activ a fost sters de utilizator.

Mai pot apare si alte mesaje, ca rezultat al modificarilor facute de utilizator, cum ar fi optiuni schimbate, faza fenologica schimbata, aceasta avand o explicatie clara.

Fainarea la mar

Boala a fost observata pentru prima oara in 1877 in SUA (Iowa) de Bassey. SUA este zona cea mai afectata de aceasta boala din zona Pacificului de N-V, zona in care au fost inregistrate multe pagube la fructe (Hickey si Yoder, 1991)

Fainarea este o boala care isi manifesta prezenta in toate zonele de pe glob, acolo unde sunt livezi de meri; bineanteles ca intensitatea atacului este diferita de la o zona geografica la alta, depinzand de conditiile specifice fiecarei zone si de an (Lazar, 1982; But, 1988; Hickey and Yoder, 1991).

Avand in vedere raspandirea extinsa a ciupercii, fitopatologii au fost de acord cu urmatoarele cauze: ivirea in livezi de tip intensiv; care de obicei includ o recolta bogata, fertilizare si irigatii, folosirea soiurilor cu o bogata productivitate si calitate dar sensibile la atacul patogenului si folosirea unor substante chimice care nu sunt specifice pentru aceasta ciuperca.

Manifestari ale atacului si pagube produse

Boala este specifica marului dar si parul poate fi atacat, este adevarat ca mai rar (Vukovits, 1976; 1990; Hickey and Yoder, 1991). Diferite organe pot fi atacate la ambele specii: mugurii, inflorescenta, frunzele si ramurile tinere; de asemenea si fructul este atacat, dar fenomenul este putin intalnit si apare doar in conditii foarte favorabile pentru ciuperca. Ciuperca Podosphera leucotricha este un ectoparazit si se dezvolta in celulele epidermei. Filamentele germinate patrund in interiorul celulei, se extind si prin haustori absorb sucul celular (Vonica 1975).

Prezenta si dezvoltarea ciupercii in muguri, duce la o inmugurire timpurie, in consecinta, se produce o sensibilitate la inghet, iar un anumit procent din muguri nu se mai dezvolta, se usca si cad. In anumite conditii este infectat mugurele inflorit si chiar daca acesta nu moare si se dezvolta mai departe, nu este exclusa posibilitatea dezvoltarii in continuare a ciupercii.

Inflorescenta atacata de fainare, se manifesta printr-o deformare a sepalelor, ramane stramba si mica, devine carnoasa, cu tendinta de a deveni verde; inflorescenta in faza finala, devine cafenie, ramane sterila, se usca si cade.

Frunzele atacate sunt mici, strambe, rigide si indoite catre partea superioara, ceea ce le face sa semene cu o barca. Pe frunzele dezvoltate, apar pe partea inferioara, ca o consecinta a infectiei secundare, mici pete albicioase, care se extind in timp ocupand suprafete mai mari de pe frunza, acestea devenind maronii sau rosiatice.

Aceste frunze devin rigide si pot fi zdrentuite din cauza vantului; in final ele se usca si cad de pe ramuri.

Dezvoltarea ciupercii pe lastar isi are sursa fie direct in prezenta miceliului peste iarna, pe aceste organe, fie in urma infectiei secundare. Pe lastari miceliul se prezinta sub forma de pudra de culoare alb-cenusie. Pe lastarii afectati puternic de atac, apar unele frunze de marime mai mare decat cele obisnuite; acestea au forma alungita si sunt contorsionate.

Prezenta fainarii pe fruct este mai putin intalnita. Pentru fructele dezvoltate, atacul este pus in evidenta de arsura produsa de ciuperca, pe epiderma, sub forma unei retele de linii neregulate, seroase si de culoare maronie. Uneori, in urma infectiei secundare, structura caracteristica a fainarii apare, sub forma albicioasa si adesea fructele atacate cad inainte de maturizare. Se admite totusi ca fructele sunt mai putin afectate direct de fainare, dar din cauza atacului asupra mugurilor, inflorescentei, frunzelor, lastarilor, recolta de mere va fi mult diminuata.

Folosirea sistemului in combaterea fainarii la mar

Fainarea la mar, implementata in sistemul AgroExpert, este o variatie a modelului Kast, dezvoltat pentru fainarea vitei de vie, in a caror dezvoltare au fost observate multe similitudini. Pornirea modelului este bazata mai mult pe faza fenologica buton verde decat pe estimarile parametrilor climatici inregistrati peste iarna. Totusi, trebuie sa luati in considerare temperaturile de -24⁰C inregistrate peste iarna, acestea ducand la distrugerea partiala a rezistentei miceliului si la reducerea rezervei pentru primavara urmataore la aproximativ 50 , deci:

La temperaturi de -24⁰C o parte din mugurii infectati mor;

La temperatura de -28⁰C toti mugurii infectati mor si in acelasi timp rezistenta miceliului se diminueaza aproape complet.

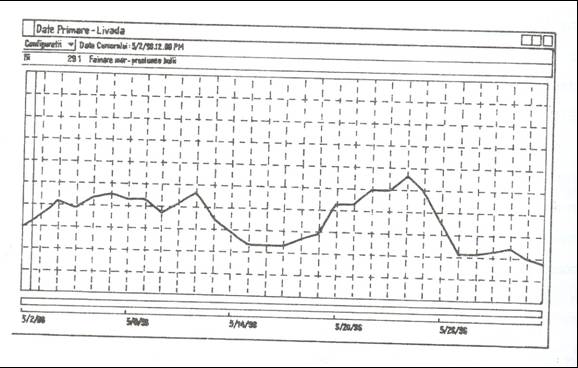

Dupa intrarea in faza activa, extensia calculeaza in fiecare zi indicele de presiune, pe catre il foloseste pentru interpolarea dinamica a celui mai potrivit interval intre tratamente. Veti avea afisate in fiecare zi o valoare a indicelui, in lista de evenimente, aratand presiunea actuala estimata a bolii. Indexul poate fi de asemenea afisat in graficul de date primare (deschideti graficul, apasati pe butonul configuratii si alegeti Fainare mar - presiunea bolii).

Inainte sa porniti extensia, trebuie sa configurati sensibilitatea culturii apasand pe butonul de configurare al algoritmilor; selectati Mar - optiuni si apoi Fainare Mar.

Sunt mai multe praguri care atinse genereaza alarme, in functie de sensibilitatea organelor si a fazei fenologice (aceste praguri pot fi modificate de utilizator.

Mesajele generate de extensia fainare la mar

Urmatoarele mesaje pot fi afisate in lista de evenimente:

Fainare mar - tratament recomandat

Un tratament trebuie sa fie efectuat ca rezultat al indicelui de presiune si al perioadei de acoperire a tratamentului precedent; mesajul va fi activ atat timp cat in baza de date nu va fi inserat corect un tratament.

Fainare mar - tratat cu produsul X

Reprezinta inregistrarea unui tratament; ofera informatii despre durata de acoperire si daca este inca activ.

Fainare mar - Presiunea bolii nn

Afiseaza zilnic valoarea indicelui de presiune a bolii.

Fainare mar - date insuficiente la 6 AM

Date insuficiente au fost colectate pentru ziua respectiva si extensia nu poate calcula rezultate relevante.

Fainare mar - tratament anulat de ploaie

Acest mesaj informeaza despre faptul ca tratamentul a fost spalat de ploaie; acest mesaj apare doar in cazul folosirii substantelor de contact.

Fainare mar - stare schimbata manual

Evenimentul introdus de utilizator, inseamna ca starea bolii a fost schimbata in Mar-stari.

Fainare mar - tratament sters de utilizator

Acest mesaj dovedeste ca un tratament activ a fost sters de utilizator.

Fainare mar - soi schimabat

Evenimentul introdus de utilizator insemnand ca soiul de cultura a fost schimbat in Mar - optiuni.

Mai pot apare si alte mesaje ca rezultat al modificarilor facute de utilizator, cum ar fi optiuni schimbate, faza fenologica schimbata, acestea avand o explicatie clara.

Nota: Sunt mai multe mesaje pe care extensia le recunoaste, datorita compatibilitatii cu vechile versiuni ale programului: mesajele au fost pastrate pentru a putea vizualiza baze de date care au fost inregistrate in viziuni anterioare ale programului.

Configurare avansata

Unii parametrii ai extensiei pot fi schimbati, in scopul obtinerii unui alt comportament. Trebuie sa aveti mare grija cand faceti aceste modificari ale parametrilor, pentru ca extensia poate apoi sa va furnizeze rezultate false daca nu cunoasteti cum se fac aceste modificari!

Deschideti fisierul APPLE.INI, aflat in directorul AE3BIN, si care poate fi vizualizat cu un editor de text (ex. Notepad). Programul addVANTAGE trebuie sa fie inchis inainte de deschiderea acestui fisier; nu porniti programul addVANTAGE: inainte sa salvati si sa inchideti fisierul respectiv. Un exemplu alcontinutului fisierului APPLE.INI este prezentat in continuare:

[Options]

SunsetHour=22

SunriseHour=4

OidiumFactor1=3

OidiumFactor2=3.5

VenturiaSumTempAscoMaturation=300

Minim_pressure susceptible befor petal sheding=20

Minim_pressure susceptible before 3 cm dia fruit=40

Minim_pressure susceptible after 3 cm dia fruit=60

Minim_pressure resistant before petal sheding=50

Minim_pressure resistant before 3 cm dia fruit=70

Minim_pressure resistant before after 3 cm dia fruit=80

FactorAdjust=1.5

[Duration of simulated treatementt

Apple Mildew=5

Apple scab=1

SunsetHour si SunriseHour determina ziua si noaptea-acestea nefiind    folosite la actuala versiune.

OidiumFactor1 si OidiumFactor2 sunt constante de regresie ale modelului Kast; OidiumFactor1 caracterizeaza efectul asupra indicelui determinat de umiditatea prezenta pe frunze - generata de orele de ploaie. Efectul este invers proportional cu numarul de ore. OidiumFactor2 caracterizeaza efectul orelor in care nu exista umiditate pe frunze. Efectul este direct proportional cu numarul de ore. Nu folositi valori sub 1 pentru OidiumFactor1! Acesta se aplica doar fainarii marului.

VenturiaSumTempAscoMaturation este limita sumei temperaturilor efective, considerata a fi jumatate din suma totala la care asosporii ajung la maturitate; acesta se aplica doar la rapan.

Minim_pressure susceptible si Minim_pressure resistant sunt limitele de temperatura de la care sunt generate avertizari de tratamente pentru culturile sensibile si respectiv, rezistente. Sunt trei limite diferite pentru diferite faze fenologice, pentru fiecare tip de cultura (sensibila sau rezistenta). Prin modificarea acestor praguri, puteti schimba drastic calea prin care extensia genereaza avertizarile. Se aplica doar la fainarea marului.

FactorAdjust reprezinta factorul de acoperire a tratamentului, fara intrerupere, pentru fainare la mar; folositi numai valori intre 1 si 2 (pentru 2, factorul este mai mare, adica perioada de acoperire a tratamentului, in cazul bolii este mai lunga).

Duration of simulated treatment este valoarea in zile in care nici o alta avertizare nu va fi generata, dupa ce ati optat pentru Ignora avertizarea din fereastra de dialog care se refera la tratamente; exista un parametru de configurare pentru fiecare boala in parte.

Valorile de mai sus sunt generate automat de program iar in cazul ca modificati anumite valori si nu va mai aduceti aminte care, le puteti compara cu cele descrise mai sus. O alta metoda este sa stergeti fiserul respectiv; cand o sa activati din nou extensia mar (prin pornirea programului addVANTAGE), acest fisier va fi recontruit automat de program cu valorile initiale.

Extensia mar in modul depanare

Cand porniti addVANTAGE in modul depanare, acesta va ofera posibilitatea sa efectuati simulari cu datele primare in extensia mar (vezi "Pornirea programului addVANTAGE in modul depanare"). In fereastra de dialog care se deschide cand apasam pe butonul configurare algoritmi, apar urmatoarele optinuni in plus:

Mar - sterge evenimentele: aceasta optiune va permite sa stergeti toate evenimentele din baza de date pentru o anumita statie de masura, evenimente generate anterior;

Mar - punct oprire: va permite sa configurati un punct (eveniment alarma sau data/ora_ la care reprocesarea datelor sa se opreasca.

De asemenea, in acest mod, in fereastra de dialog referitoare la configurarea extensiilor, la alegerea optiunii Mar - afiseaza data curenta in fereastra de dialog apare butonul Continua, care va permite sa reluati analiza datelor din locul unde s-a oprit.

Pentru celelalte extensii cum ar fi:

extensia sfecla;

extensia hamei;

extensia cartof;

extensia vita de vie;

extensia irigatii,

se consulta bibliografia in mod optional.
