Aceasta comanda este folosita pentru trasarea unui cerc utilizand una din urmatoarele 5 metode, in functie de elementele care se specifica:

centrul si raza cercului;

centrul si diametrul cercului;

doua puncte diametral opuse;

trei puncte;

doua puncte in care cercul sa fie tangent la diferite entitati si raza cercului.

    - pictograma comenzii CIRCLE

Formatul comenzii este urmatorul:

Command: CIRCLE

3P/2P/TTR/<Center point>: se selecteaza o optiune; daca se introduc coordonatele unui punct acestea sunt atribuite, implicit, centrului cercului.

Raspunsurile pentru cele 5 modalitati de desenare a cercurilor in AutoCAD sunt:

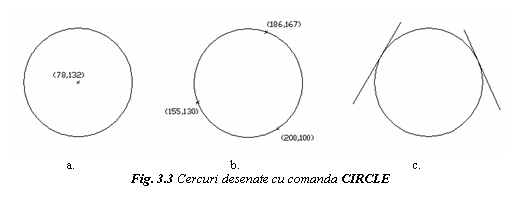

~ Centru - Raza (figura 3.3.a)

command: circle

3P/2P/TTR/<Circle point>: 78,132 (coordonatele centrului cercului)

diameter/ <radius>: 35 (raza cercului)

~ Centru - Diametru

command: circle

3P/2P/TTR/<Circle point>: se indica coordonatele centrului cercului

Diameter/<radius>: d

Diameter: 55

~ 2P (doua puncte)

command: circle

3P/2P/TTR/<Circle point>: 2P

First point on diameter: se dau coordonatele primului punct

Second point on diameter: se dau coordonatele ceui de-al doilea punct

~ 3P (trei puncte) (figura 3.3.b)

command: circle

3P/2P/TTR/<Circle point>: 3P

first point: coordonatele primului punct

second point: coordonatele celui de-al doilea punct

third point: coordonatele celui de-al treilea punct

~ TTR ( Tangenta-Tangenta-Raza) (figura 3.3.c)

command: circle

3P/2P/TTR/<Circle point>: TTR

Enter Tangent spec: se selecteaza prima entitate de tangenta

Enter second Tangent spec: se selecteaza a doua entitate de tangenta

Radius: 30
