Comanda HATCH (BHATCH)

Comanda HATCH (BHATCH)

Pentru hasurarea suprafetelor sectionate se pot folosi comenzile Bhatch sau Hatch, care plaseaza un model de hasura intr-o suprafata marginita de un contur inchis. Modificarea parametrilor unei hasuri deja existente se obtine cu ajutorul comenzii Hatchedit.

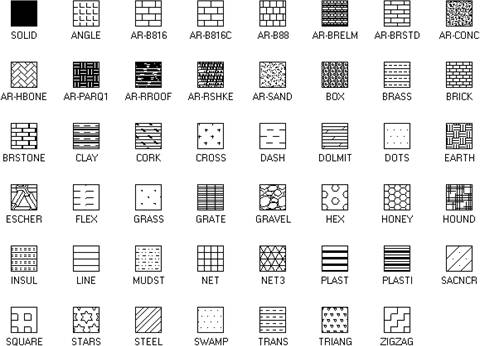

Modelul de hasura poate fi ales dintr-un set de modele sau poate fi creat de catre utilizator. Cateva dintre modelele de hasura existente implicit sunt prezentate in figura 5.26.1.a si b.

Fig.5.26.1.a

Fig.5.26.1.b

Fig.5.26.2

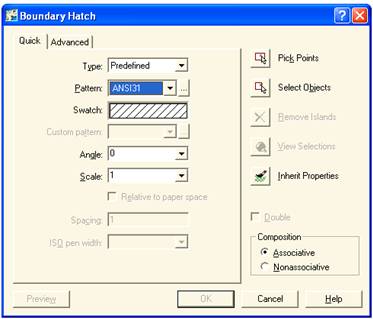

Comanda BHATCH, permite stabilirea parametrilor de hasurare, prin intermediul unei ferestre de dialog Boundary Hatch - figura 5.26.2.

Sectiunea Pattern permite stabilirea tipului de hasura, unul din cele prezentate anterior sau unul definit de utilizator.

Sectiunea Swatch permite vizualizarea tipului de hasura selectat.

Sectiunea Angle permite stabilirea unghiului de inclinare a hasurii (valoarea 0 - zero, coincide cu o inclinatie a hasurii de 45⁰).

Sectiunea Scale permite stabilirea distantei dintre liniile de hasura.

Sectiunea Pick Points permite selectarea zonei de hasurare prin indicarea unui punct din interiorul acesteia.

Sectiunea Select objects permite selectarea frontierelor zonei de hasurat.

Sectiunea Composition permite realizarea sau nu a legaturii dintre frontierele zonei de hasurat si hasura, adica daca se modifica pozitia unui varf al frontierei hasura sa se modifice sau nu dupa noua pozitie a varfului respectiv.

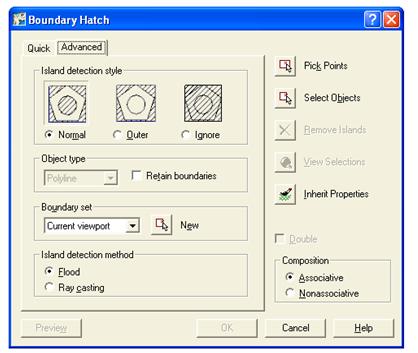

Sectiunea Advance a ferestrei Boundary Hatch permite configurarea altor parametrii ai hasurii (figura 5.26.3).

Fig.5.26.3

Modul de abordare a "insulelor" intalnite poate fi: Normal, Outer si Ignore, si este stabilit cu ajutorul optiunilor sectiunii Island detection style. Astfel, daca la definirea conturului de hasurat, sunt selectate cele trei contururi sau este indicat un punct in interiorul zonei extreme, se obtine:

stilul normal - se hasureaza orice suprafata inchisa, dinspre exterior spre centru; daca este intalnita o zona cu text, aceasta este incadrata de hasura;

stilul outer - se hasureaza doar prima suprafata inchisa intalnita, dinspre exterior spre centru;

stilul ignore - se hasureaza toata suprafata din interiorul conturului extrem (ignora frontierele interioare).

Sectiunea Object type permite pastrarea in desen a frontierelor suprafetelor hasurate - aceste frontiere pot fi retinute ca polilinii sau regiuni.

Sectiunea Boundary set defineste multimi de selectie in cadrul carora sunt analizate frontierele zonei de hasurat. In mod implicit, la indicarea zonei de hasurat prin selectarea unui punct interior, programul examineaza toate obiectele din vederea curenta, pentru a detecta frontierele. Pentru a se restrange cautarea, se pot folosi multimi de selectie prestabilite, caz in care frontierele sunt cautate doar printre elementele multimii de selectie. Un nou set de selectie poate fi creat prin butonul New.

Sectiunea Island Detection Method permite activarea sau ignorarea "insulelor". Optiunea Flood determina recunoasterea insulelor. Optiunea Ray Casting determina considerarea unei linii fictive intre punctul specificat si cel mai apropiat obiect, dupa care este parcursa frontiera intalnita, in sensul acelor de ceasornic, fara a accepta insulele ca obiecte de frontiera.
