Cotarea desenelor

Cotarea desenelor

Prin cotare se intelege operatia de inscriere a dimensiunilor formelor geometrice simple din care este alcatuita piesa, precum si a celor care definesc pozitia reciproca a acestora sau a pieselor componente ale unui ansamblu.

Elementele cotarii sunt prezentate in figura 1:

liniile de cota (lc);

extremitatile liniei de cota (elc);

liniile de indicatie (li);

liniile ajutatoare (la);

textul cotei (tc).

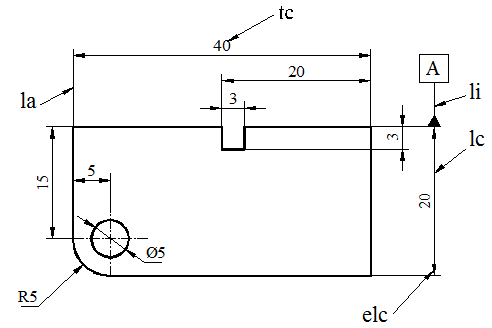

Fig.1 Elementele cotarii

Programul AutoCAD lucreaza cu trei categorii de cote, controlate prin variabila de sistem Dimassoc:

Dimassoc = 0 - cote "explodate", sunt alcatuite din entitati individuale: textul cotei, linia de cota, liniile ajutatoare, sageata etc.;

Dimassoc = 1 - cote "nonasociative", grupeaza elementele componente ale cotei intr-o singura entitate; modificarea obiectului nu conduce si la modificarea automata a cotei;

Dimassoc = 2 - cote "asociative", exista o legatura dinamica intre obiectul cotat si cota; modificarea obiectului conduce automat la modificarea corespunzatoare a cotei.

Pentru a cota un desen realizat in AutoCAD, se pot folosi comenzile:

DIM - deschide o sesiune de cotare, din care se iese doar prin actionarea tastei <ESC>;

DIM1 - permite trasarea unei singure cote, dupa care se revine la promptul Command;

Qdim - permite cotarea rapida a unor obiecte, prin selectarea lor impreuna.

Pentru a controla aspectul cotelor, AutoCAD foloseste stiluri de cotare, care cuprind informatii referitoare la elementele cotarii. Definirea si/sau modificarea unui stil de cotare se poate realiza prin comanda Dimstyle, care afiseaza fereastra Dimension Style Manager, figura 2.

Aceasta cuprinde o caseta de vizualizare a stilului curent de cotare si un set de butoane pentru: crearea unui nou stil de cotare, pentru modificarea unui stil de cotare deja existent, pentru compararea unui stil de cotare etc.

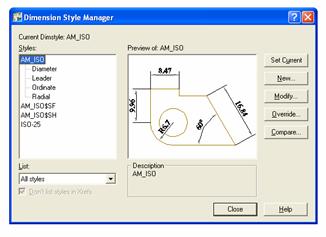

Fig.2 Fereastra Dimension Style Manager

Pentru crearea unui stil nou de cotare se actioneaza butonul New din fereastra Dimension Style Manager, buton care permite deschiderea unei alte ferestre de dialog, Create New Dimension Style, figura 3.

Fig.3 Fereastra Create New Dimension Style

In cadrul acestei ferestre se stabilesc: numele noului stil de cotare (New Style Name); numele unui stil de cotare existent de la care se porneste (Start With): caror dimensiuni sa se aplice noul stil (Use for). Prin actionarea butonului Continue se deschide o noua fereastra New Dimension Style: nume stil, figura 4, prin care se trece la crearea efectiva a noului stil de cotare.

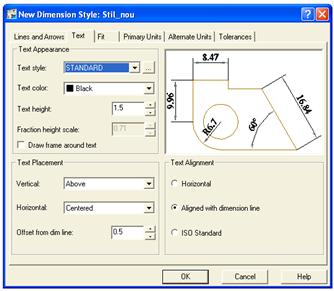

Fig.4 Fereastra New Dimension Style: nume stil, pentru crearea efectiva a unui nou stil de cotare

Sectiunile ferestrei New Dimension Style: nume stil, sunt:

Lines and arrows - permite definirea parametrilor ce tin de forma cotei: liniile de cota, liniile ajutatoare, sagetile (extremitatile), marcajele centrelor cercurilor si a arcelor - figura 5;

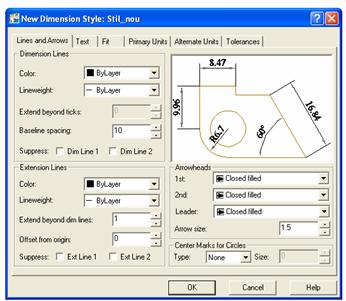

Fig.5 Fereastra New Dimension Style: nume stil, pentru stabilirea liniilor de cota si a extrimitatilor acestora, Lines and Arrow

Text - permite definirea parametrilor legati de textul cotei: stilul de scriere, culoarea si inaltimea, pozitia fata de linia de cota - figura 4;

Fit - controleaza optiunile de plasare a textului cotei, in cazul cand acesta nu incape intre liniile ajutatoare: scoaterea in exterior a textului, a sagetilor, suprimarea sagetilor etc. - figura 6;

Primary Units - stabileste unitatile de masura in care vor fi exprimate cotele: tipul, precizia de afisare, afisarea cifrei zero de la extremitatile textului cotei, introducerea unor prefixe sau sufixe - figura 7;

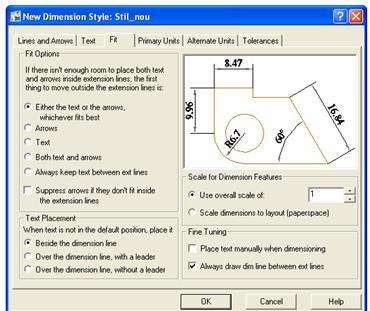

Fig.6 Fereastra New Dimension Style: nume stil, pentru sectiunea Fit

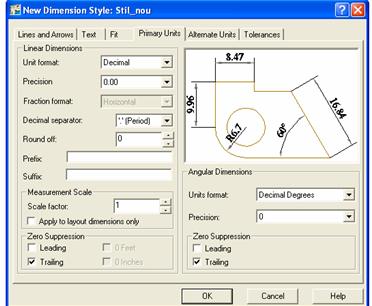

Fig.7 Fereastra New Dimension Style: nume stil, pentru sectiunea Primay Units

Alternate Units - permite folosirea unui al doilea sistem de unitati de masura pentru cote - figura 8;

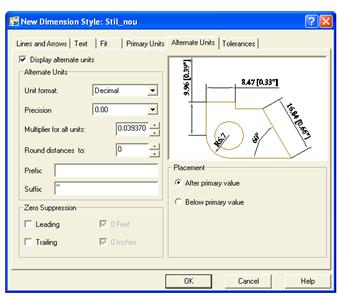

Fig.8 Fereastra New Dimension Style: nume stil, pentru sectiunea Alternate Units

Tolerances - controleaza modul de afisare a tolerantelor dimensionale - figura 9.

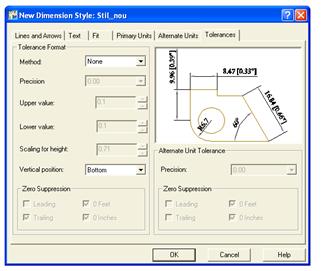

Fig.9 Fereastra New Dimension Style: nume stil, pentru sectiunea Tolerances

In timpul sesiunii de cotare nu se pot folosi comenzile de desenare sau editare uzuale, ci doar comenzile prezentate in tabelul 1 (caracterele pentru care tastarea este obligatorie au fost marcate prin aldine).

Tabelul 1. Comenzile acceptate in timpul sesiunii de cotare

Pentru a controla aspectul cotelor (stilul de cotare), AutoCAD foloseste un set de variabile de cotare - in tabelul 2 sunt prezentate o parte dintre acestea.

Tabelul 2 Variabile de cotare

Exista posibilitatea introducerii in desen a tolerantelor geometrice (de forma si de pozitie) - figura 10 - prin comanda Tolerance. Din fereastra de dialog se stabilesc elementele privind definirea abaterilor de la forma sau profilul si pozitia reciproca a suprafetelor.

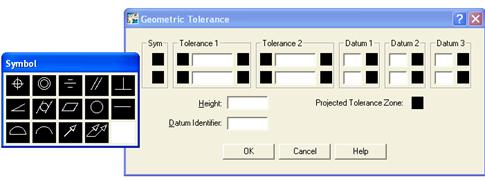

Fig.10 Fereastra Geometric tolerance

O modalitate eficienta de cotare este utilizarea pictogramelor, care sunt prezentate in tabelul 3.

Tabelul 3 Comenzile meniului Dimension

Pentru modificarea textului cotei se poate face si prin comanda Ddedit.

De asemenea, editarea cotelor se poate realiza prin comanda Dimedit. Aceasta permite schimbarea textului cotei, rotirea acestuia, readucerea in pozitia initiala sau inclinarea liniilor ajutatoare ale cotei. La promptul comenzii, pentru a roti sau modifica textul cotei se defeste mai intai modificarea dorita si apoi se selecteaza dimensiunile asupra carora opereaza modificarea.

Aplicatie

AutoCAD-ul furnizeaza o gama larga de posibilitati de cotare a desenelor. In acest exercitiu vor fi folosite facilitati de cotare pentru piesa turnata din desenul prototip PIESA

Comenzi noi

Procedura de desenare

Incepeti un nou desen numit DIM1 bazat pe prototipul PIESA. Pe ecran vor fi observate trei proiectii ale unei piese turnate ce a fost incarcata. Asigurati-va ca modurile grid si snap au fost activate.

Din meniul derulant Tools alegeti

Toolbars/Dimensioning .

Mariti zona proiectiei frontale a piesei turnate ca in figura 1, folosind comanda Zoom Window din toolbar-ul Standard. Lasati suficient spatiu in jurul proiectiei pentru a putea adauga cotele.

Figura 1

Din toolbar-ul Dimensioning alegeti Dimension Style . In cutia de dialog apasati butonul Annotation. Obtineti cutia de dialog Annotation in care apasati butonul Units. In cutia de dialog Primary Units alegeti din optiunile Precision valoarea 0 pentru a nu avea zecimale. Inchideti cutiile de dialog apasand pe OK.

Alegeti Running Object Snap din toolbar-ul Standard. Bifati modurile de selectare intersection si midpoint. Aceste optiuni de indicare precisa a punctelor va vor ajuta sa cotati precis si rapid. Din lista de moduri de prindere va fi selectat punctul cel mai apropiat de centrul cursorului.

Dimensionare liniara

Din toolbar-ul Dimensioning selectati Linear. In editorul de desenare, vor trebui indicate doua puncte ce determina dimensiunea orizontala ce va fi cotata. In afara de aceste puncte, trebuie specificat si un punct prin care trece linia de cota corespunzatoare. Punctati coltul din stanga jos al piesei turnate ca prim punct al dimensiunii de cotare si coltul din dreapta jos reprezentand a doua extremitate a originii liniei. AutoCAD-ul cere locul in care va fi plasata linia de cota. Specificati un punct la aproximativ 30 mm sub limita inferioara a piesei turnate.

Din toolbar-ul Dimensioning selectati Linear. Selectati prima extremitate a liniei in coltul din dreapta jos al piesei turnate si a doua in centrul celor doua cercuri (atentie, la selectarea centrului trebuie indicat cercul al carui centru intereseaza). Plasati dimensiunea liniei de cota la aproximativ 30 mm in partea dreapta a ultimei linii din aceasta proiectie. Dimensiunea verticala va fi creata ca in figura 2.

Figura 2

Selectati Aligned Dimension a toolbar-ului Dimensioning. Aceasta va permite sa adaugati dimensiuni (cote) liniare inclinate. Se dimensioneaza acum cavitatea din partea stanga a piesei turnate, ca in figura 3. Setati locatia liniei de cota la aproximativ 30 mm de marginea proiectiei.

Figura 3

Dimensionarea cercurilor

Pentru a completa dimensionarea acestei proiectii trebuie adaugate cotele celor doua cercuri.

Din toolbar-ului Dimensioning selectati Diameter Dimension .

Figura 4

In linia de comanda va apare cererea de selectare a arcului sau cercului ce urmeaza a fi cotat. Selectati cercul exterior al piesei intr-o pozitie corespunzatoare orei 1 pe cadranul unui ceasornic. Prin deplasarea mouse-ului puteti modifica pozitia cotei diametrului.

Figura 5

Figura 6

Se poate observa acum ca o imagine a cotei de diametru apare pe ecran, dupa care puteti regla locatia textului in mod dinamic, ca in figura 4.

Cotati cercul mai mic in acelasi mod, selectandu-l intr-un punct corespunzator pozitiei orei 11 a unui ceasornic.

Figura 7

Folosind comanda zoom all vizualizati intregul desen dupa care cu zoom window mariti proiectia laterala a piesei turnate asa cum este aratat in figura 6. Lasati suficient spatiu in jurul proiectiei pentru a putea adauga cotele.

Folosirea optiunii Continue

Folosind optiunea Linear Dimension trasati cota de 80 mm din coltul din stanga jos al piesei turnate pana la baza nervurii, asa cum este aratat in figura

Reveniti in toolbar-ul Dimensioning si selectati Continue Dimension . In linia de comanda va apare cererea de selectare a celei de-a doua extremitati a liniei de cota. Nu este nevoie sa specificati prima extremitate a cotei deoarece aceasta este atribuita implicit de AutoCAD ultimului punct al cotei trasate anterior. Selectati coltul din dreapta jos al piesei turnate.

Revenind la proiectia cotata initial, selectati Continue Dimension si tastati <Return> la prompterul urmator dupa care veti selecta cota liniara de 40 mm. Alegeti a doua extremitate a cotei in punctul in care nervura inclinata intalneste baza piesei turnate, asa cum este ilustrat in figura 8.

Figura 8

Folosirea optiunii Baseline

Trasati cota verticala de 15 mm (vezi figura 9) punctand coltul din stanga jos al piesei turnate ca prima extensie a liniei de cota. Selectati pozitia liniei de cota la aproximativ 30 mm de corpul piesei turnate.

Selectati Baseline Dimension . Rutina baseline va considera ca prima extensie a cotei ce trebuie trasata corespunde cotei precedente.

Figura 9

Figura 10

Figura 11

Selectati coltul din dreapta sus al bosajului piesei turnate, ca in figura 10. Cota de 150 mm va fi creata cu caracteristici comune cotei de 15 mm.

Alegeti al doilea punct in partea superioara a bosajului piesei. Confirmati valoarea cotei terminand cotarea cu aceasta baza (vezi figura 11).

Trasati cota orizontala de 69 mm ce reprezinta lungimea bosajului, ca in figura 12.

Trasarea cotelor unghiulare (angular)

Selectati Angular Dimension . Apasati <Return> pentru a putea specifica punctele necesare cotei unghiulare. La prima cerere a punctelor ce definesc unghiul selectati punctul in care nervura inclinata intalneste baza piesei turnate. Daca este necesar, urmariti figura 12 pentru a identifica punctele ce trebuiesc selectate. La cererea primei extremitati a unui brat al unghiului alegeti capatul de sus al liniei inclinate. Introduceti extremitatea

Figura 12

celui de-al doilea brat al unghiului alegand un punct oarecare pe verticala ce trece prin vertex, cu ajutorul modului ortho. Cota unghiulara va fi trasata ca in figura 12.

Figura 13    Figura 14

Cotarea leader

Dati comanda Zoom Window pentru a obtine vederea din figura 13.

Selectati optiunea Leader din toolbar-ul Dimensioning. Aceasta va permite sa introduceti note despre anumite entitati din desen, indicandu-le printr-o sageata. Dezactivati modul snap (off) si la cererea From point selectati un punct de pe cercul exterior in pozitia corespunzatoare orei 10 pe cadranul unui ceas folosind optiunea nearest a modului osnap. Tastati coordonatele punctului de sfarsit al liniei leader 130, 290 si tastati <Return> pentru a completa detaliile liniei leader. La cererea textului introduceti M10 pentru a specifica gaura filetata din figura 14.

Figura 15

Mariti intregul desen cu comanda Zoom All.

Cotarea razelor

Folositi zoom window pentru a crea o imagine similara celei din figura 15.

Selectati optiunea Radius Dimension . Optiunea Radius lucreaza in acelasi mod cu Diameter. La cererea arcului sau cercului ce trebuie dimensionat, selectati cercul din dreapta sus intr-un punct corespunzator orei 1 de pe cadranul unui ceas. Introduceti cota R5 si specificati dinamic locatia textului la aproximativ 30 mm in exteriorul piesei turnate, ca in figura 16.

	Figura 16		Figura 17

Selectati din nou optiunea Radius Dimension si alegeti raza de rotunjire a coltului din stanga sus a piesei turnate. Introduceti textul pentru linia de cota R10 specificand si de asta data pozitia textului la aproximativ 30 mm in afara piesei (vezi figura 17). Se observa ca AutoCAD-ul marcheaza automat centrele cercurilor si axele de simetrie.

Completati dimensiunile proiectiei plane ca in figura 17, folosind tehnicile de cotare Linear Dimension si Continue Dimension.

Folositi comanda Zoom All pentru a vedea intregul desen. Salvati desenul si iesiti din editorul de desenare.
