Introducerea comenzilor

Introducerea comenzilor

Sistemul AutoCAD (AutoCAD 2000) permite utilizatorului introducerea comenzilor pentru desenare, prin metodele urmatoare:

selectarea comenzii din Meniu - figura 1.4;

selectarea comenzii din     Bara cu instrumente - figura 1.5;

de la tastatura.

De exemplu, daca avem de desenat o linie, putem proceda astfel;

a). Selectarea comenzii din Meniu

Din Meniu se selecteaza optiunea Draw printr-un click stanga al mouse-ului, dupa care se selecteaza comanda Line din aceasta optiune.

Fig.1.4 Selectarea comenzii "LINE" din "Meniu"

b). Selectarea comenzii din Bara cu instrumente

Pentru fiecare comanda AutoCAD pe bara cu instrumente exista cate un simbol.

In cazul considerat simbolul este cel din figura 1.5, iar pentru a trasa o linie se selecteaza simbolul din figura printr-un click stanga al mouse-ului.

    Fig.1.5 Selectarea comenzii LINE din Bara cu instrumente

c).Introducerea comenzii de la tastatura

In acest caz utilizatorul trebuie sa scrie denumirea comenzii cu ajutorul tastaturii. Aceasta comanda va aparea in "Linia de comanda" in dreptul promptului "command" - figura 1.6. Dupa introducerea comenzii, pentru validarea acesteia, utilizatorul trebuie sa apese tasta Enter.

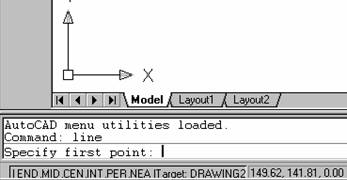

Fig.1.6 Selectarea comenzii LINE prin introducerea acesteia de la tastatura

Asa cum s-a procedat in cazul exemplului considerat se poate proceda in cazul tuturor comenzilor AutoCAD.
