Lucrul in DeEx

In panoul de navigare Design Explorer utilizat pentru a administra designul (proiectul) se poate crea o ierarhie de proiectare in orice adancime, este posibila navigarea in aceasta ierarhie de proiectare. Totodata se pot efectua toate operatiile standard de documente ca: copy, paste, move si delete, asa cum rezulta din figura 2.2, afferent meniului File.

Lucrul in Design Explorer este usor. De fapt, cei care cunosc Windows File Explorer, pot incepe dupa cum urmeaza.

La fel ca si in File Explorer, exista 2 regiuni in care se lucreaza: arborele de navigare in panoul din stanga si imaginea unde sunteti in mod curent in arbore, in dreapta. In Design Explorer, aceasta este fereastra spre baza de date Design Database deschisa si este numita Design Window (fereastra de proiectare).

Folosirea Panoului de navigare

Panoul de navigatie din stanga arata relatia schematica (de arbore) intre toate documentele proiectului. La fel ca si Windows File Explorer, el arata modul in care sunt stocate in Design Database toate documentele de proiectare.

Panoul de navigatie va arata si toate legaturile /relatiile logice intre fisele cu scheme (schematic sheets) din fiecare schema de proiect conform

In panoul de navigare puteti sa :

- dati click pe pentru a detalia acea ramura a arborelui.

- dati click pe - pentru a inchide acea ramura a arborelui.

- dublu click pentru a detalia arborele si de asemenea pentru a deschide un folder in fereastra de proiectare (Design Window).

- dati click si mentineti pe un fisier / folder apoi drag & drop in alt folder pentru a-l muta. Daca faceti asta cu un folder va fi mutat si continutul lui.

- dati click dreapta si mentineti pe un document sau folder apoi drag & droppe un alt folder. Cand ii dati drumul mousul va deschide un mic meniu din care puteti selecta Move, Copy sau Create Shortcut.

- cel mai bun mod de a naviga in Design Database este sa folositi panoul de navigare.

Dand click pe sau pe - in arborele de proiectare se pot explora diversele ramificatii ale arborelui fara sa trebuiasca deschiderea vreunui folder sau document. Cand localizati un document in care vreti sa lucrati, dati click o data pe icoana documentului sau numele sau pentru a fi deschis, gata de editare.

Lucrul in fereastra de proiectare integrata

Fereastra de proiectare are doua tipuri de imagini:

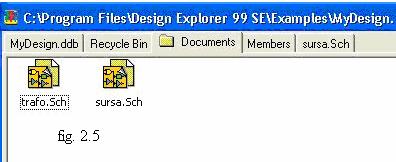

a.imaginea folderelor care arata toate documentele si subfolderele din cadrul folderului respectiv;

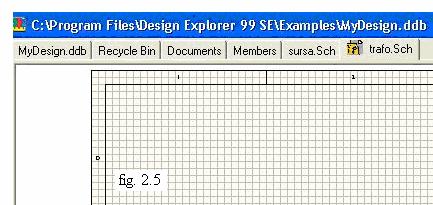

b. imagini editor, care arata documentul gata de editare.

Putem avea multiple imagini de fiecare tip deschise in acelasi timp. Numele fiecarui document sau folder care este deschis la momentul respectiv in memorie este aratat / prezent intr-un tab de-a lungul ferestrei de proiectare. Dati click pe tab pentru a face folderul sau documentul activ. Imaginea de folder in fereastra de proiectare se poarta la fel ca si in Windows File Explorer. In imaginea de folder puteti sa :

- dati dublu click pe o icoana pentru a deschide respectivul fisier/ folder.

- Shift + click, Ctrl + click si click- and- drag a- box de jur imprejur pentru a selecta documente si foldere.

- click si drag (tarati) pentru a muta documentele si folderele dintr-o imagine a folderului in alta (chiar si intr-o alta Design Database).

- click dreapta si tarati documentele si folderele, cand le "dati drumul" in folderul destinatie un mic meniu va aparea, intreband daca dorim sa mutam (Move), copiem (Copy) sau sa creem o scurtatura (Create Shortcut) la obiectele mutate.

- click dreapta pe o icoana ca sa expuna un meniu de manipulare / gestionare a fisierului/ folderului in care puteti exporta un document sau sa importati un obiect (nonProtel).

-click dreapta altundeva in folder pentru a expune un meniu diferit, unde puteti crea noi documente sau foldere, importa documente, face legaturi cu documente externe, da Paste din clipboard sau a schimba imaginea.

Diferite tipuri de imagini de editari de documente, fiecare tip diferit de document este editat intr-o alta imagine de editare. De exemplu, documentele schematice sunt editate in imaginea Schematic Editor, PCB-urile intr-o imagine PCB Editor, rapoartele ASCII intr-o imagine Text Editor ssi asa mai departe. Se observa ca odata ce dati click pe un tab din portiunea de sus a Ferestrei de Proiectare pentru comutareca imagine in alta, meniurile toolbar-urilor se schimba.
