Organizarea desenului in layer-e

Organizarea desenului in layer-e

Diferite elemente ale unui desen pot fi grupate pe straturi (layer-e), pentru fiecare dintre aceste straturi se poate atribui un nume, un anumit tip de linie, o anumita grosime a liniei, o culoare. De exemplu, intr-un desen de executie a unei piese, liniile de contur, cotele, hasurile, etc. pot fi desenate in straturi diferite, care suprapuse formeaza desenul final (similar cu executarea unui desen pe mai multe foi de calc, care prin suprapunere alcatuiesc desenul final).

Dintre avantajele utilizarii layer-elor in proiectarea asiatata de calculator, putem aminti:

Se pot grupa informatii distincte pe straturi separate (de exemplu fiecare piesa componenta a unui ansamblu se poate realiza pe un alt layer);

La un proiect pot lucra in acelasi timp mai multi proiectanti, pentru a creste productivitatea;

Fiecarui strat i se poate atribui o anumita culoare, o anumita grosime a liniei, pentru a mari claritatea desenului - la vizualizarea pe ecran precum si la plotare;

Straturile pot fi dezactivate, sau inghetate, pentru a reduce cantitatea de informatii de pe ecran (atunci cand nu e nevoie sa se vizualizeze intregul desen);

Straturile desenului pot fi tiparite individual sau pot fi combinate in orice varianta.

1 Comanda LAYER - defineste "straturile" din care este compus un desen.

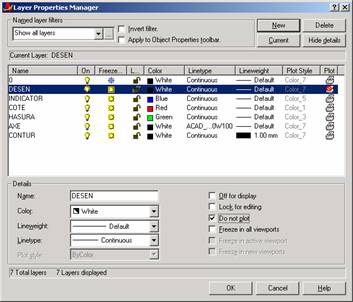

Comanda LAYER determina aparitia unei casete de dialog - Fig. 1, in care se pot selecta toate proprietatile asociate layer-elor: nume, culoare, tip de linie, grosimea liniei, proprietati de tiparire, etc.

Fig. 1

Caseta de dialog

Layer Properties Manager

In care:

2 Comanda COLOR - defineste culoarea de desenare.

Comanda COLOR determina aparitia unei casete de dialog - Fig. 2:

Fig. 2

Caseta de dialog

Select Color

3 Comanda LINETYPE - defineste tipul de linie.

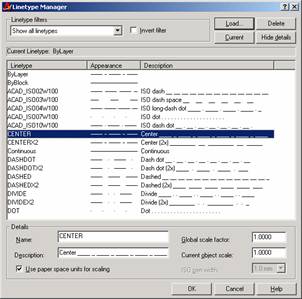

Comanda LINETYPE determina aparitia unei casete de dialog - Fig. 3:

Fig. 3

Caseta de dialog

Linetype Manager

In care:

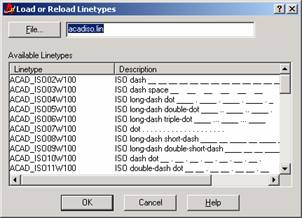

Fig. 4

Caseta de dialog

Load or Reload

Linetypes

4 Comanda LINEWEIGHT - defineste grosimea liniei.

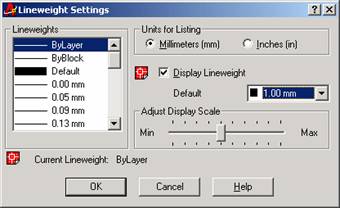

Comanda LINEWEIGHT determina aparitia unei casete de dialog - Fig. 5:

Fig. 5

Caseta de dialog

Lineweight

Settings

In care:

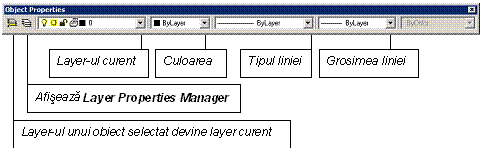

Prin intermediul barei cu instrumente pentru proprietatile obiectelor (View, Toolbars . , Object Properties), aflata in partea superioara a ecranului AutoCAD - Fig. 6, toate optiunile privind layer-ele pot fi selectate rapid. In versiunea AutoCAD 2000, linia de afisare a proprietatilor obiectelor contine o optiune noua - Make Object's Layer Current, prin care se poate seta layer-ul unui obiect selectat din desen, ca layer curent.

Fig. 6

Bara cu

instrumente

Object

Properties

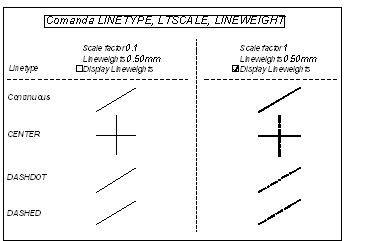

In figura alaturata sunt exemplificate cele mai des folosite tipuri de linii, cu caracteristicile de scara si grosime precizate - la un factor de scara necorespunzator (prima reprezentare) - nu este vizibila diferenta dintre tipurile de linii:

EXEMPLU 1

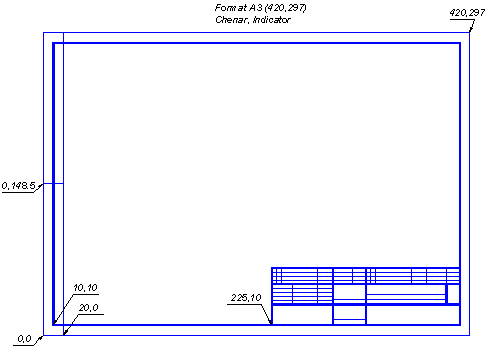

Sa se traseze chenarul (care include linia care delimiteaza fasia de indosariere) si indicatorul pentru un format de desenare A3 (420,297), urmand regulile generale de realizarea a unui desen tehnic, si sa se salveze sub numele Prototip A3 (se va utiliza in laboratoarele urmatoare).

Chenarul are forma si dimensiunile din figura de mai sus (se traseaza cu linii continue groase si subtiri).

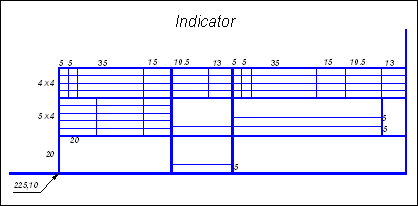

Indicatorul are forma si dimensiunile din figura de mai jos (se traseaza cu linii continue groase si subtiri).

SUGESTII:

Formatul A3 pe orizontala se defineste prin comanda LIMITS (este cel implicit).

Pe desenul Chenar sunt date coordonatele absolute ale punctelor, iar pe Indicator sunt date coordonatele relative - pentru desenare utilizati coordonate relative (@ . ).

Chenar-ul si Indicator-ul plasatile in layer-ele corespunzatoare CHENAR, INDICATOR (in ambele layer-e se utilizeaza doua grosimi ale liniei).

La desenarea indicatorului, pentru multiplicarea liniilor orizontale si verticale, utilizati comada OFFSET.

EXEMPLU 2

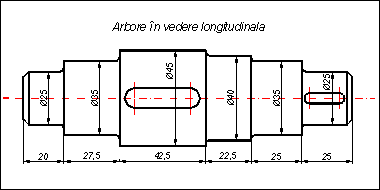

Sa se efectueze urmatorul desen tehnic (arbore in vedere longitudinala), pornind de la fisierul Prototip A3 (cu chenar si indicator), utilizand layer-ele AXE si DESEN si sa se salveze sub numele de Arbore

SUGESTII:

Axele si Desenul (arborele) plasati-le in layer-ele corespunzatoare AXE si DESEN (alegeti un factor de scara corespunzator pentru linia DASHDOT din layer-ul AXE, si o grosime a liniei de 0.5 mm pentru linia CONTINUOUS din layer-ul DESEN

Dimensiunile care nu sunt date pe desen (canalele de pana, tesiturile, racordurile), aproximati-le.

Subiecte tratate in Laborator nr. 6:

Utilizarea casetei de dialog pentru a controla caracteristicile si vizibilitatea straturilor- layer-elor - comanda LAYER.

Crearea unui layer nou, activarea lui, definirea proprietatilor - culoare, tip de linie, factor de scara, grosime linie.

Tipurile de linii - gasirea si incarcarea unui tip de linie - LINETYPE; factorul de scara al liniei - LTSCALE; grosimea liniei - LINEWEIGHT.
