Selectarea obiectelor

Selectarea obiectelor

Comenzile de editare solicita, in general, selectarea obiectelor, lucru care se poate realiza in mai multe moduri fig. 1:

cu ajutorul unui patratel selector, care este afisat automat, atunci cand se cere selectia, permitand selectarea obiectelor individual; marimea selectorului se poate regla, prin comanda Pickbox sau din fereastra Selection a comenzii     Options din meniul Tools;

cu ajutorul unei ferestre (Window), prin tastarea literei W, care determina selectarea tuturor entitatilor aflate integral in interiorul ferestrei; definirea ferestrei se face prin indicarea a doua colturi opuse - first corner, opposite corner (fereastra este indicata printr-un dreptunghi trasat cu linii continue);

cu ajutorul unei ferestre inchise (Crossing), prin tastarea literei C, ceea ce determina selectarea, atat a obiectelor ce se afla in totalitate in interiorul ferestrei, cat si a obiectelor pe care le intersecteaza; definirea ferestrei se face prin indicarea a doua colturi opuse (fereastra este indicata printr-un dreptunghi trasat cu linii intrerupte);

prin optiunea BOX - tastand literele BOX - care combina optiunile Crossing si Window, definind o fereastra prin doua puncte indicate, fara sa se specifice tipul selectiei - in cazul in care cel de-al doilea punct este la dreapta primului, se foloseste selectia de tip Window, invers, se foloseste selectia de tip Crossing;

prin optiunea WPolygon - tastand literele WP - care selecteaza toate entitatile aflate in totalitate in interiorul unui contur poligonal convex, definit de varfuri;

prin optiunea CPolygon - tastand literele CP - care selecteaza toate entitatile aflate integral sau partial in interiorul unui contur poligonal convex, definit de varfuri;

prin optiunea Fence - tastand litera F - similara cu CPolygon, conturul de selectie fiind o inie franta, deschisa;

prin optiunea Last - tastand litera L - indicand astfel ultimul obiect desenat;

prin optiunea Previous - tastand litera P - care determina reluarea unei multimi de selectie; o multime de selectie include mai multe obiecte si poate fi creata prin comenzile Select sau Group;

prin optiunea Remove - tastand litera R - care permite excluderea unor obiecte selectate, din cadrul unei multimi de selectie;

prin optiunea Add - tastand litera A - care reia, dupa Remove, adaugarea de obiecte selectate unei multimi de selectie;

prin optiunea Undo - tastand litera U - care determina renuntarea la ultimul obiect selectat;

prin optiunea Multiple - tastand litera M - care determina programul AutoCAD sa scaneze baza de date o singura data, pentru alegerea tutror obiectelor dintr-o multime de selectie;

prin optiunea Single - tastand litera S - care permite selectarea unui singur obiect;

prin optiunea AUto - tastand literele AU - care permite metoda implicita pentru selectarea obiectelor individuale (indicarea prin patratel selector); daca se selecteaza o pozitie pe care nu exista nimic desenat, se trece automat la optiunea Box;

prin optiunea All - tastand literele ALL - care determina selectarea tuturor obiectelor desenate;

prin optiunea Group - tastand litera G - care determina selectarea tuturor obiectelor dintr-un grup creat prin comanda Group.

Fig.1 Moduri de selectare a obiectelor

Atunci cand sunt selectate, obiectele sunt evidentiate prin afisarea lor cu linie intrerupta.

O alta posibilitate de selectare a obiectelor, in vederea editarii acestora, este cu ajutorul unor puncte de prindere numite grip -uri. Aceste grip -uri sunt selectori care apar, in pozitii specifice, pe entitatile desenate, o data cu selectarea acestora direct la promptul "Command:" (nici o comanda nu este activa) - fig. 2.

Grip -urile apar ca niste patratele transparente, de culoare albastra, devenind rosii si opace atunci cand sunt selectate prin editare, respectiv verzi, atunci cand mouse-ul se afla deasupra lor, fara a le selecta. Selectarea unui grip se ace prin punctare cu mouse-ul. Se pot selecta mai multe grip -uri tinand apasata tasta <Shift>.

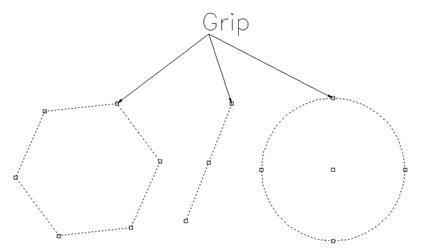

Fig.2 Selectarea cu ajutorul grip-urilor

Grip-urile permit modificarea obiectelor prin unul din cele cinci moduri specifice: deformare, mutare, rotire, scalare si oglindire. Trecerea intre cele cinci moduri de editare a grip-urilor se face prin actionarea tastelor <Enter> sau <Space>.

Cele cinci moduri de editare cu ajutorul grip-urilor actioneaza astfel:

modul Stretch - permite deformarea obiectului selectat, prin tragerea de un grip al acestuia;

modul Move - permite deplasarea obiectului selectat cu un vector care porneste din grip-ul selectat;

modul Rotate - permite rotirea obiectului selectat in jurul grip-ului selectat;

modul Scale - permite marirea / micsorarea obiectului selectat in raport cu grip-ul selectat;

modul Mirror - permite obtinerea simetricului obiectului selectat fata de o dreapta care trece prin grip-ul selectat.

O multime de selectie ( o multime de obiecte care pot fi editate impreuna sau separat, in functie de alegerea utilizatorului) poate fi construita inainte de a se defini comanda care sa i se aplice - metoda "substantiv/verb", sau dupa aceasta, la promptul Select objects: - metoda "verb/substantiv".

Ordinea de selectare, marimea patratelului selector Pickbox, marimea si culoarea grip-urilor si alte proprietati privind selectia pot fi modificate prin intermediul unei casete de dialog la care se poate ajunge din meniul Tools, comanda Options, fereastra Selection.

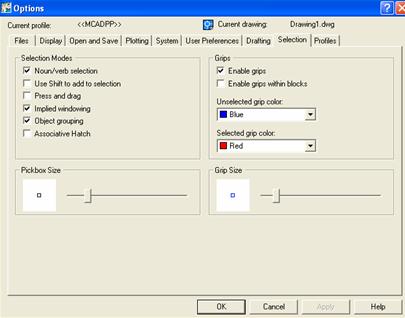

Fig.3 Fereastra Selection
