Sisteme de coordonate

Sisteme de coordonate

Pentru realizarea unui desen in AutoCAD, aveti nevoie de o metoda sistematica de specificare a punctelor. Aceste puncte pot defini inceputul , mijlocul si sfarsitul liniilor, centrelor cercurilor si ale arcelor de cerc, axele de coordonate ale unei elipse si altele.

Cand, pentru realizarea unei comenzi, AutoCAD-ul va cere sa precizati un punct, aveti urmatoarele posibilitati de introducere a acestui punct:

sa-l indicati pe ecran cu ajutorul mouse-ului;

sa-i specificati coordonatele in linia de comanda.

ATENTIE: in cazul desenarii in 2D nu este necesara indicarea coordonatei "z".

Pentru introducerea punctelor, AutoCAD utilizeaza un sistem de coordonate carteziene (rectangulare): OXYZ. Pozitia unui punct se stabileste prin specificarea distantei dintre acest punct si originea sistemului de coordonate pe directia axelor acestui sistem.

In cazul desenarii in 2D, AutoCAD utilizeaza sistemul de coordonate al lumii: WCS ( World Coordinate System).

Atunci cand avem de desenat o piesa mai complexa, AutoCAD permite utilizarea unui sistem de coordonate care sa permita desenarea unor entitati, relativ la altele. Acest sistem de coordonate este: UCS ( User Coordinate System), si el este definit de utilizator prin specificarea originii si prin orientarea dorita a axelor acestui sistem.

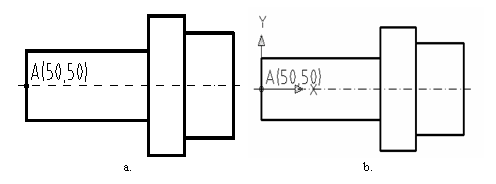

De exemplu, pentru desenarea piesei din figura 1.7.a, care are punctul A(50,50), vom utiliza un sistem de coordonate UCS, avand originea in punctul A si directia axelor ca in figura 1.7.b.

Fig.1.7
