Grupul de umezire - Heidelberg
Grupul de umezire - indicatii de securitate
De respectat la toate lucrarile
|
Prezentarea sistematizata a grupului de umezire Alcolor
Structura si functia
|
Fig. Schema
valurilor grupului de umezire |
Structura Grupul de umezire este alcatuit in principal din: Valul de imersie (fig. Cauciuc, Ø 74,1 mm, slefuit bombat, Valul de dozare (fig. Crom, Ø 63,8 mm, Valul intermediar (fig. Rilsan, Ø 46 mm, Valul ungator de umezire (fig. Cauciuc, Ø 68 mm, Valul frecator la aparatul de umezit (fig. /E), Crom, poate fi schimbat numai de centrul de service Heidelberg. Grupul de umezire este legat prin valul intermediar (fig. /15) cu primul val ungator de cerneala (fig. /11). Puteti intrerupe aceasta legatura cu tasta-functie Val intermediar cuplat/ decuplat de la pupitrul de comanda |
|
|
Valul de imersie si valul de dozare Valul de imersie (fig. si valul de dozare (fig. /17) sunt echipate cu sistem de actionare propriu. Diferenta de viteza dintre valul de dozare si valul ungator de umezire (fig. /14) formeaza o pelicula subtire de solutie de umezire. Compresiunea dintre cele doua valuri influenteaza cantitatea de solutie de umezire transmisa Grupul de umezire este compensat de viteza. Acesta se adapteaza astfel la viteza masinii. Valul intermediar Valul intermediar (fig. /15) conecteaza grupul de cerneala si grupul de umezire pentru a atinge rapid un echilibru cerneala-solutie de umezire stabil. Valul intermediar permite totodata spalarea in comun a grupului de umezire cu grupul de cerneala. In starea de repaus, valul intermediar se afla la viteza foarte lenta, iar in regim de tatonare este cuplat la primul val ungator de cerneala Detasarea grupului de cerneala si grupului de umezire In cazul problemelor de emulgare, al formelor cu consum de cerneala redus si concomitent cu grosime mare a stratului de cerneala sau al cernelurilor metalice, puteti intrerupe jonctiunea spre grupul de cerneala de la pupitrul de comanda |
Regimul functional Vario al grupului de umezire
|
Fig. Schema
valurilor Vario |
Regimul functional Vario al grupului de umezire este un accesoriu special. Cu regimul functional Vario al grupului de umezire puteti reduce formarea scamelor pe placa de tipar. In regimul functional Vario, valul frecator la aparatul de umezit (fig. /E) antreneaza valul ungator de umezire (fig. /14) cu o viteza mai mica. Astfel ia nastere o diferenta de viteza intre cilindrul port-placa (fig. si valul ungator de umezire. Datorita acestei diferente de viteza se reduce formarea scamelor pe placa de tipar. Puteti stabili sau intrerupe jonctiunea dintre grupul de cerneala si grupul de umezire si in regimul functional Vario cu valul intermediar (fig. Daca doriti sa comutati grupul de umezire pe regimul functional Vario, puteti sa preselectati functia de la sistemul de comanda sau conectati sau sa deconectati functia direct din regimul Productie. |
|
|
Indicatie de ajustare In regimul functional Vario trebuie sa aplicati valurile ungatoare de umezire (fig. /14) mai puternic pe valul frecator la aparatul de umezit (fig. /E) decat in regimul functional standard. Reglati latimea benzilor de contact dintre valul ungator de umezire si valul frecator la aparatul de umezit la 5 7 mm. Controlati banda de contact dintre valul ungator de umezire (fig. si placa de tipar dupa acest reglaj. Daca latimea benzilor de contact nu se incadreaza in intervalul 4 ± 0,5 mm, trebuie sa reajustati. Daca comutati in regimul functional standard, trebuie sa reglati banda de contact dintre valul ungator de umezire (fig. si valul frecator la aparatul de umezit (fig. /E) la 4,5 ± 0,5 mm. |
Aparatele auxiliare
|
Pentru aparatele auxiliare pentru prepararea solutiei de umezire exista un manual de operare si de intretinere curenta separat. Grupul de umezire poate fi operat numai cu racirea solutiei de umezire. Pentru un regim de productie optim trebuie sa respectati obligatoriu valorile de reglaj indicate. Aparatul de recirculare si racire a solutiei de umezire Acest aparat pompeaza solutia de umezire in circuitul solutiei de umezire si mentine constanta temperatura solutiei de umezire. Temperatura este setata la 10 12 °C. Selectia la pupitrul de comanda a se vedea la capitolul "Sistemul de comanda, pregatirea job-ului". Aparatul de amestecare a solutiei de umezire Acest aparat este un accesoriu special Apa proaspata este amestecata cu aditivii solutiei de umezire si transportata automat la aparatul de recirculare. Dispozitivul de dozare constanta a alcoolului La dispozitivul de dozare constanta a alcoolului se seteaza continutul de alcool la 8 12 % vol. In dispozitivul de dozare constanta a alcoolului trebuie umplut numai alcool.
|
Productie
|
Conditii necesare: Grupul de umezire este ajustat. Aparatul de recirculare si racire a solutiei de umezire este conectat. In jgheabul pentru solutia de umezire se afla solutie de umezire. Presiunea compresorului este suficient de mare. LED-ul din pupitrul de operare de la alimentatorul cu hartie se stinge. |
||||||||
|
Fig. Tastele
grupului de umezire |
Supraumezirea
Atat timp cat mentineti apasata tasta Spalare/ajustare vaturi de umezire (fig. /1) de la pupitrul de operare de la eliminarea colilor sau de la panoul de operare al grupului de imprimare, valul de imersie se roteste cu turatia maxima Spalarea/ajustarea valurilor de umezire (fig.
La spalarea sau ajustarea valului de imersie si valului de dozare, valurile se rotesc cu turatia de spalare (aprox. 500 rotatii/h). In regimul de productie tasta are functia Supraumezire Cuplarea/ decuplarea valurilor de umezire (fig. Conditie: masina in functiune. La apasarea tastei se cupleaza sau se decupleaza toate grupurile de umezire preselectate. Reglarea cantitatii de solutie de umezire Puteti sa reglati debitul de alimentare a solutiei de umezire de la aparatul de recirculare si racire a solutiei de umezire. Modificati reglajul de baza din fabricatie numai daca acest lucru este neaparat necesar.
|
Valul frecator la aparatul de umezit - indicatii privind ingrijirea
|
Inainte de fiecare admisie a cernelii intr-un grup de cerneala spalat Puneti masina in functiune si cuplati valul ungator de umezire la placa de tipar. Lasati valul de imersie sa se roteasca cu turatia maxima cel putin 1 min. In caz de intrerupere mai indelungata a tiparirii Nu lasati masina sa continue functionarea cu valurile de cerneala si valurile de umezire unse in cerneala. Daca masina nu va tipari mai mult de 5 min, opriti-o. In cazul unei stari de repaus mai lungi de 1 ora, spalati valurile de cerneala, valurile de umezire si placa de tipar. Cuplati grupul de umezire la placa de tipar si lasati-l sa functioneze minim 1 min. Inainte de sfarsitul de saptamana Spalati valurile de cerneala. Detalii a se vedea la capitolul "Grupul de cerneala, instalatia de spalare pentru valurile de cerneala Curatati grupul de umezire cu o pasta uzuala de curatare a valurilor. Pasta trebuie sa actioneze minim 5 min. asupra valurilor. Spalati grupul de cerneala si grupul de umezire. Cuplati grupul de umezire la placa de tipar si lasati-l sa functioneze minim 1 min. Curatati suprafata valului frecator la aparatul de umezit cu mare atentie. Astfel obtineti proprietatea higroscopica a valtului frecator la aparatul de umezit. Evitati deteriorarile de pe suprafata valului frecator la aparatul de umezit. Inainte de fiecare contact cu solutie de spalare sau cu cerneala umeziti temeinic stratul de crom cu apa si/sau cu un amestec de apa-alcool (solutie de umezire). Daca ungeti in cerneala valul frecator la aparatul de umezit uscat, acest lucru poate duce la o alimentare semnificativ inrautatita pe parcursul procesului de tiparire. |
Decuplarea centrala pe timp de noapte
|
Fig. Aerisirea regulatorului cu filtru [GS.901.2229-000GRAUND_00] |
Detasarea valurilor de dozare si valurilor de imersie Pentru a evita punctele de presiune pe valuri in cazul perioadelor de repaus mai indelungate, trebuie sa detasati valurile de dozare si valurile de imersie in toate grupurile de imprimare. Dezactivati sistemul de comanda a masinii. Deconectati masina de la comutatorul principal. Deschideti usa de protectie de la peretele lateral al alimentatorului cu hartie pe P.A. Regulatorul cu filtru (fig. /1) din spatele usii de protectie este usor accesibil. Rotiti robinetul (fig. /2) cu 90° in jos. Aerul iese cu zgomot perceptibil. Presiunea de apasare dintre valurile de imersie si valurile de dozare a fost anulata. Valurile sunt detasate (decuplarea centrala pe timp de noapte). Inainte de a putea repune masina din nou in functiune, trebuie sa se formeze din nou presiunea in sistemul pneumatic. Inainte de conectarea masinii inchideti robinetul (fig. /2). Pozitia orizontala Dupa conectarea masinii se formeaza din nou presiunea in sistemul pneumatic. Valurile de imersie si valurile de dozare ale tuturor grupurilor de imprimare trec in pozitie de functionare. |
Curatarea grupului de umezire
Curatarea manuala a valurilor
|
Fig. Tastele
de operare |
Daca rabatati aparatoarea grupului de umezire in sus, valul de imersie si valul de dozare antrenat de motor se opreste.
Apasati tasta Supraumezire (fig. /1) daca doriti sa se roteasca valurile in vederea operatiunilor de curatare. Indepartati resturile de cerneala de pe valuri cu o solutie de curatare adecvata fara grasimi. Indepartati apoi resturile de solutie de curatare cu o laveta imbibata cu alcool.
|
|||||
|
Fig. Schema
grupului de umezire Alcolor |
Curatarea valului de dozare Curatati valul de dozare (fig. /17) cu o solutie de curatare si spalati imediat cu apa limpede. Curatarea valului frecator la aparatul de umezit In vederea curatarii valului frecator la aparatul de umezit (fig. /E), demontati valul de dozare (fig. /17), valul intermediar (fig. si valul ungator de umezire (fig. Curatati valul frecator la aparatul de umezit (fig. /E) cu o solutie de curatare si spalati cu apa limpede. Gumarea valurilor Inainte de o stare de repaus mai indelungata, trebuie sa gumati valurile cromate (valul de dozare si valul frecator la aparatul de umezit) pentru a le proteja suprafetele. |
|||||
|
Fig. Schema
grupului de umezire Anicolor |
|
Curatarea sistemului solutiei de umezire
|
Curatarea jgheabului pentru solutia de umezire
|
Deconectati instalatia centrala pentru solutia de umezire de la pupitrul de comanda Demontati valul de dozare si valul de imersie in vederea curatarii. Jgheabul pentru solutia de umezire este acum usor accesibil si poate fi curatat cu usurinta Extrageti admisia solutiei de umezire din jgheabul pentru solutia de umezire. |
Demontarea, montarea, ajustarea valurilor de umezire Alcolor
Structura
|
Fig. Grupul de umezire, schema valurilor [GS.901.2200-003GRAUND_00] |
Grupul de umezire este alcatuit in principal din: Valul de imersie (fig. Cauciuc, Ø 74,1 mm, slefuit bombat, Valul de dozare (fig. Crom, Ø 63,8 mm, Valul intermediar (fig. Rilsan, Ø 46 mm, Valul ungator de umezire (fig. Cauciuc, Ø 68 mm, Valul frecator la aparatul de umezit (fig. /E), Crom, poate fi schimbat numai de centrul de service Heidelberg. Grupul de umezire este legat prin valul intermediar (fig. /15) cu primul val ungator de cerneala (fig. /11). Puteti intrerupe aceasta legatura cu tasta-functie Val intermediar cuplat/decuplat de la pupitrul de comanda |
Demontarea valurilor
|
Fig. Unealta
pentru demontarea valurilor |
Unealta Pentru toate lucrarile de demontare si montare, precum si pentru ajustarea valurilor puteti sa utilizati cheia Inbus cu cap sferic (fig. Pregatirea Prindeti o placa de tipar pentru protectia impotriva deteriorarilor pe cilindrul port-placa Pozitionati cilindrul port-placa astfel incat canalul sa fie orientat spre eliminarea colilor. Deconectati admisia de solutie de umezire de la pupitrul de comanda Aceste masuri faciliteaza ulterior ajustarea valurilor. |
|||
|
Fig. Capacul
de deasupra rotilor dintate |
Demontarea Rabatati capacul (fig. /1) de deasupra rotilor dintate in jos. |
|||
|
Fig. Valul de dozare [GS.901.2219-000GRAUND_00]
Fig. Deschiderea
inchizatoarelor
valurilor |
Deschideti inchizatoarele valturilor pe P.A. si P.O. Rotiti in acest scop cele doua inchizatoare (fig. /2) in jos. Desfaceti valul de dozare (fig. /1) din angrenarea rotilor dintate si extrageti valul din grupul de umezire. |
|||
|
Fig. Valul de imersie [GS.901.2218-000GRAUND_00]
Fig. Mutarea rotii dintate |
Impingeti roata dintata (fig. /1) in directia P.O. Sistemul de actionare a valului de imersie este astfel dezactivat. Ridicati valul de imersie (fig. /2) putin pe P.O. si extrageti-l apoi din grupul de umezire. |
|||
|
Fig. Valul
intermediar
Fig. Desfacerea
inchizatorului pe
P.A. |
Desfaceti surubul pe P.A. (fig. si rabatati inchizatorul (fig. /2) in lateral. Rabatati valul intermediar pe P.A. (fig. /1) in afara si extrageti-l pe P.O. din lagarul valului. |
|||
|
Fig. Valul
ungator de
umezire
Fig. Deschiderea
inchizatoarelor
valurilor |
Deschideti inchizatoarele valurilor pe P.A. si P.O. Rotiti in acest scop cele doua inchizatoare (fig. /2) in jos. Extrageti valul ungator de umezire (fig. /1) din grupul de umezire. |
Montarea valurilor
|
Fig. Ungerea
lagarelor
valurilor cu putina |
|
|||
|
Fig. Cuzinetii de lagar ai valului ungator de |
|
|||
|
Fig. Valul
ungator de
umezire
Fig. Inchiderea
inchizatoarelor
valurilor |
Introduceti valul ungator de umezire (fig. /2) in cei doi cuzineti de lagar. Inchideti cele doua inchizatoare ale valturilor pe P.A. si P.O. Rabatati in acest scop inchizatoarele (fig. /1) in lateral. |
|||
|
Fig. Valul intermediar [GS.901.2220-000GRAUND_00]
Fig. Lagarul valului P.O. |
Introduceti fusul valului intermediar cu stiftul spre inapoi in lagarul valului pe P.O. (fig. |
|||
|
Fig. Blocarea
valului intermediar. |
Introduceti valul intermediar (fig. /4) in lagarul valtului pe P.A. si rabatati inchizatorul Strangeti ferm surubul (fig. Aplicati doar usor suruburile de ajustare (fig. |
|||
|
Fig. Ajustarea
fata de valul ungator de |
Ajustarile inainte de continuarea montarii
|
|||
|
Fig. Valul de imersie [GS.901.2218-000GRAUND_00]
Fig. Antrenoarele
de la valul de imersie |
Continuarea montarii Introduceti pe P.A. fusul valului de imersie in lagarul valului.
|
|||
|
Fig. Roata
dintata de actionare a valului |
Glisati roata dintata de actionare (fig. /1) in directia P.O. si aliniati valul de imersie fata de roata dintata Eliberati roata dintata de actionare. Rotiti valul de imersie pana cand acesta se cupleaza in roata dintata
|
|||
|
Fig. Valul de dozare [GS.901.2219-000GRAUND_00]
Fig. Lagarul valului de dozare |
Introduceti valul de dozare pe P.A. si pe P.O. in lagarul valului (fig. |
|||
|
Fig. Blocarea
valului de dozare |
Orientati valul de dozare (fig. /1) central fata de valul de imersie. In acest scop, mutati valul de dozare in interiorul lagarului valului. Inchideti dispozitivele de blocare a valurilor pe P.A. si P.O. In acest scop, rotiti inchizatoarele (fig. /2) in lateral.
|
|||
|
Fig. Capacul
de deasupra rotilor dintate |
Inchideti capacul de deasupra rotilor dintate (fig. |

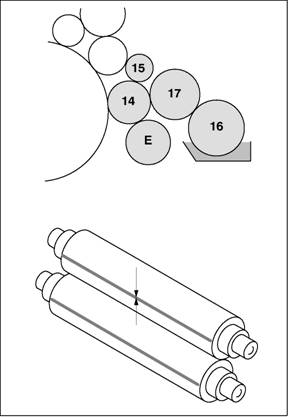

Ajustarea valurilor
|
Fig. Benzile
de contact |
Valabil pentru toate ajustarile: Succesiunea: Ajustati mai intai valul ungator de umezire fata de valul frecator la aparatul de umezit, apoi valul intermediar fata de valul ungator de umezire. In continuare montati valul de imersie si valul de dozare. Sensul de rotatie: Daca rotiti suruburile de
ajustare spre stanga Daca rotiti suruburile de
ajustare spre dreapta
Ajustarea benzilor de contact Lasati o culoare deschisa sa intre si sa se distribuie. In cazul in care culoarea este distribuita in mod egal, opriti masina. Dupa un timp de asteptare de cateva secunde, se formeaza benzi de contact in locul de contact al valurilor. Miscati masina in regim de tatonare, pana cand benzile de contact devin vizibile. |
||||||||
|
Fig. Asistentul
de ajustare a valurilor |
Masurati latimea benzilor de contact. Puteti utiliza asistentul de ajustare a valurilor (fig. ) pentru determinarea latimii benzilor de contact. Daca este cazul, corectati latimea benzilor de contact. Banda de contact de pe P.A. si P.O. trebuie sa fie de latime egala |
||||||||
Influenta caldurii asupra latimii benzilor de contact
|
|||||||||
|
de la |
pana la |
Latimea benzilor de contact |
|
||||||
|
Valul ungator de umezire 14 |
Valul frecator la aparatul de umezit E |
4,5 ± 0,5 mm |
|
||||||
|
Valul ungator de umezire 14 |
Placa |
4 ± 0,5 mm |
|
||||||
|
Valul intermediar 15 |
Valul ungator de umezire 14 |
2,5 ± 0,5 mm |
|
||||||
|
Valul intermediar 15 |
Primul val ungator de cerneala (alb) |
3,5 ± 0,5 mm |
|
||||||
|
Valul de dozare 17 |
Valul ungator de umezire 14 |
5 + 1 mm |
|
||||||
Tab. Latimea benzilor de contact dintre valuri si placa
|
Fig. Ajustarea
valului ungator de
umezire |
Ajustarea valurilor ungatoare de umezire la valul frecator la aparatul de umezit Ajustati valul ungator de umezire la valul frecator la aparatul de umezit cu suruburile de ajustare (fig. |
|||
|
Fig. Ajustarea
valului intermediar la valul |
Ajustarea valului intermediar la valul ungator de umezire Miscati masina in regim de tatonare inainte, pana cand benzile de contact devin vizibile pe val. Reglati latimea benzilor de contact cu suruburile de ajustare (fig. /1) paralel pe P.A. si pe P.O.. |
|||
|
Fig. Reglarea
valului intermediar la primul |
Verificarea reglajului valului intermediar la primul val ungator de cerneala Reglajul este prestabilit din fabricatie. Daca utilizati un set de valuri nou in masina, este recomandat sa verificati reglajul. Particularitati Sensul de rotatie: Daca rotiti surubul de
ajustare spre dreapta Daca rotiti surubul de
ajustare spre stanga Unealta Cheie fixa de 13
Miscati masina in regim de tatonare inapoi, pana cand benzile de contact devin vizibile pe val. Controlati benzile de contact pe P.A. si pe P.O. Daca este necesar, reglati corect latimea benzilor de contact cu piulitele de ajustare (fig. |
|||
|
Fig. Ajustarea
valului de dozare la valul |
Ajustarea valului de dozare la valul de imersie
Introduceti solutie de umezire in jgheabul pentru solutie de umezire. Apasati tasta Supraumezire si lasati valul de imersie si valul de dozare sa se roteasca Detasati uniform pe P.A. si P.O. valul de dozare de valul de imersie prin rotirea (spre stanga, cu cheia hexagonala cu stift) suruburilor de ajustare (fig. /1), pana cand se formeaza o pelicula continua de solutie de umezire pe intreaga suprafata a valului de imersie. Aplicati valul de dozare astfel incat pe valul de imersie sa devina vizibila in stanga si dreapta o dunga de apa cu latimea de 10 cm. Continuati dupa aceea aplicarea pana cand dunga de apa dispare pe ambele parti. Rotiti suruburile de ajustare inca o jumatate de rotatie in sens orar. |
|||
|
Fig. Ajustarea
valului de dozare la valul |
Ajustarea valului de dozare la valul ungator de umezire Uscati valul de dozare cu o laveta Apasati la GI pe P.O. tasta Cuplare/ decuplare val de umezire si asteptati cateva secunde. Apasati tasta Cuplare/decuplare val de umezire si decuplati valurile de umezire. Rotiti valul de imersie si valul de dozare cu mana inapoi, pana cand devine vizibila banda de contact.
Reglati valul de dozare la valul ungator de umezire cu suruburile de ajustare (fig. Curatati in continuare valul de dozare. |
|||
|
Fig. Ajustarea
valului ungator de
umezire |
Ajustarea valului ungator de umezire la placa Ungeti in cerneala grupul de cerneala si grupul de umezire. Miscati masina in regim de tatonare spre inainte pana cand devine vizibil canalul cilindrului port-placa Cuplati valurile ungatoare de cerneala si valul ungator de umezire pe placa si decuplati-le din nou. Miscati masina in regim de tatonare spre inainte, pana cand benzile de contact devin vizibile pe placa. Ultima banda de contact provine de la valul ungator de umezire. Ajustati pe P.A. si P.O. valul ungator de umezire la placa de tipar cu suruburile de ajustare (fig.
Daca este necesar, reajustati valul ungator de umezire. |
|||
|
Fig. Ajustarea
valului de dozare la valul |
Verificarea alimentarii uniforme cu solutie de umezire pe intreaga latime a imaginii de tipar Lasati masina sa functioneze cu valurile unse uniform in cerneala cu valurile ungatoare de umezire si valurile ungatoare de cerneala cuplate. Reduceti viteza valurilor de imersie de la pupitrul de comanda, pana cand placa de tipar se deplaseaza uniform pe P.A. si P.O. (limita de uscare). Mariti viteza valului de imersie. In acest timp, placa trebuie sa ruleze liber uniform. Cerneala trebuie sa se desprinda de pe suprafata placii care nu tipareste. Daca placa nu ruleaza liber uniform pe P.A. si P.O., corectati reglajul dintre valul de dozare si valul de imersie cu suruburile de ajustare (fig. Sensul de rotatie: Daca rotiti surubul de
ajustare spre dreapta Daca rotiti surubul de
ajustare spre stanga |
