INTRODUCERE DE LA TASTATURA (Keyboard input)

In acest capitol :    . Introducere coordonate

. Introducere orientari

. Introducere orientari si distante

. Introducere observatii

Keyboard input este un submeniu care contine programe pentru introducerea in memoria PowerSet

a datelor cunoscute. El se regaseste atat in meniul SURV cat si in meniul COGO. Dupa selectarea submeniului Keyboard input si apasarea tastei <> va apare ecranul :

Introducere coordonate

Introducere orientari

Introducere orientari si distante

Introducere observatii

Introducere coordonate (Key in coords)

Prin selectarea programului Key in coords va apare ecranul :

Completati campurile de pe ecran cu valorile corespunzatoare, astfel :

Pt : numarul punctului

North : coordonata pe directia nord (X in cazul sistemului Stereo '70)

East : coordonata pe directia est

Elev : cota (Z)

Cd : codul punctului

Dupa completarea campurilor apasati tasta <> T in memorie datele vor fi stocate intr-o inregistrare de tip POS, cu codul derivat KI.

Introducere orientari (Key in azimuth)

Selectati programul Key in azimuth din submeniul Keyboard input T va apare ecranul :

Completati campurile de pe ecranul de mai sus cu valorile corespunzatoare, astfel :

Cd : codul punctului catre care se cunoaste orientarea

To pt : numarul punctului catre care se cunoaste orientarea

From : numarul punctului de la care se cunoaste orientarea

Azimuth : valoarea orientarii cunoscute

Dupa ce completati campurile de mai sus apasati tasta <> T datele introduse vor fi stocate in memoria PowerSet intr-o inregistrare de tip RED.

3 Introducere Orientari si Distante (Key in azmth/dist)

Selectati programul Key in azmth/dist din submeniul Keyboard input T va apare ecranul :

Completati campurile de pe ecranul de mai sus cu urmatoarele valori :

Cd : codul punctului catre care se cunoaste orientarea

To pt : numarul punctului catre care se cunoaste orientarea

From : numarul punctului de la care se cunoaste orientarea

Azimuth : valoarea orientarii cunoscute

Dupa completarea campului Azimuth apasati tasta <> T va apare ecranul :

Acest al doilea ecran contine 4 (patru) campuri pe care PowerSet le utilizeaza pentru determinarea distantei orizontale si a diferentei de nivel dintre doua puncte. Dintre cele 4 campuri trebuie completate doar doua, celelalte doua fiind automat calculate in functie de primele valori introduse :

V.ang : unghiul vertical dintre cele doua puncte la nivelul terenului

S.Dist : distanta inclinata (la nivelul terenului)

H.Dist : distanta orizontala

V.Dist : diferenta de nivel

In memorie sunt inregistrate doar distanta orizontala si diferenta de nivel.

Daca dupa completarea campurilor cu valorile cunoscute se apasa tasta <> sau tasta soft [RED], datele vor fi stocate intr-o inregistrare de tip RED, iar daca se apasa tasta soft [POS], datele vor fi stocate intr-o inregistrare de tip POS.

4 Introducere Observatii (Key in Obsvn)

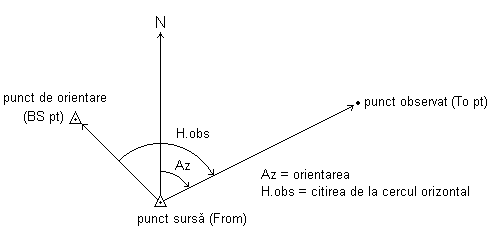

Introducerea unor observatii cunoscute in memoria PowerSet presupune existenta unui punct de ori-entare (BS pt) a observatiilor. In figura de mai jos este ilustrata relatia dintre punctul de orientare si celelalte puncte :

Prin selectarea programului Key in Obsvn va apare ecranul :

Completati campurile de pe ecranul de mai sus cu urmatoarele valori :

Cd : codul punctului

To pt : numarul punctului observat

From : numarul punctului sursa (punct de statie)

BS pt : numarul punctului de orientare; daca nu exista un punct de orientare lasati acest

camp necompletat

Azimuth : valoarea orientarii

Dupa completarea campului Azimuth apasati tasta <> T va apare ecranul :

Acest al doilea ecran contine patru campuri pe care PowerSet le utilizeaza pentru determinarea dis-tantei orizontale si a diferentei de nivel dintre doua puncte. Dintre cele 4 campuri trebuie completate doar doua, celelalte doua fiind automat calculate in functie de primele valori introduse :

V.ang : unghiul vertical dintre cele doua puncte la nivelul terenului

S.Dist : distanta inclinata (la nivelul terenului)

H.Dist : distanta orizontala

V.Dist : diferenta de nivel

Daca exista un punct de orientare cunoscut, introduceti numarul acestuia in campul BS pt apoi apasati tasta <> T cele doua ecrane de mai sus vor arata astfel :

Remarcati ca in locul campului Azimuth a aparut campul H.obs ; completati acest camp cu valoarea unghiului orizontal (citirea de la cercul orizontal).

Dupa completarea tuturor campurilor cu valorile corecte, pentru inregistrarea acestora in memorie aveti mai multe optiuni :

. daca apasati tasta <> sau tasta soft [MC], datele introduse vor fi stocate intr-o inregis-

trare de tip MC.

. daca apasati tasta soft [RED], datele introduse vor fi stocate intr-o inregistrare de tip RED.

. daca apasati tasta soft [POS], datele introduse vor fi stocate intr-o inregistrare de tip POS.
