Instalarea si intretinerea imprimantelor laser

Colegiul Tehnic "Henri Coanda" Targu Jiu

PROIECT

Instalarea si intretinerea

imprimantelor laser

1. ARGUMENT

Noul Sistem National al Calificalilor Profesionale(S.N.C.P) este elaborat de Ministerul Educatiei si Cercetarii (M.E.C) in parteneriat cu angajati si alti factori interesati, pentru a oferi un profil al absolventiilor cerut de sectoarele economice si de servicii. Angajatorii se implica in acest fel si mai mult in parteneriate educationale, ajutand astfel la cresterea calitatii procesului de formare, influentand ceea ce se invata si creand conditii ca invatamantul sa raspunda schimbarilor tehnologice tot mai rapide de azi.

Absolventii noului sistem de formare pofesionala dobandesc abilitati, cunostinte, desprinderi dezvoltand si o serie de abilitati cheie transferabile in scopul de a sprijini procesul de invatare continua prin posibilitatea unei neconversii profesionale flexibile catre meserii inrudite.

Fiecare dintre calificarile profesionale nationale necesita unitati de competenta cheie si un itati de competente profesionale. Competentele profesionale sunt grupate in unitati de competenta generala si specializata.

Cererea pietei si necesitatea formarii profesionale la nivel european au prezentat motivele esentiale pentru includerea abilitatilor cheie in cadrul Standardelor de Pregatire Profesionala (S.P.P). Tinerilor trebuie sa li se ofere posibilitatea de a dobandi acele competente de baza care sunt importante pe piata muncii.

2. ROLUL IMPRIMANTELOR LASER

Imprimantele sunt dispozitive de iesire folosite la tiparirea informatiilor din calculator pe suport de hartie.

Imprimanta laser se bazeaza pe foto-copiere,tonnerul contine praf foarte fin care este aruncat pe hartia incalzita electrostatic.

Imprimanta laser foloseste un laser pentru incalzirea prafului si depanarea acestuia pe hartie

Avantajele imprimantei laser este costul pe hartie, care este foarte mic, poate tipari un numar mare de coli.

Intalnim 3 mari tipuri de imprimante:

1. Imprimantele matriciale folosesc ace subtiri care bat intr-o panglica impregnata cu cerneala pentru a tipari imaginea pe hartie. Ele folosesc principiul de la masina de scris care foloseste si ea banda tusata. Aceste imprimante sunt ieftine si usor de folosit. Imprimantele cu 9 ace nu sunt destul de bune pentru Windows. Cele cu 24 de ace fac fata cu succes tiparirii sub Windows. Marele dezavantaj este ca sunt foarte zgomotoase.

2. Imprimantele cu jet de cerneala arunca mici picaturi de cerneala pe hartie si compun imaginea de tiparit. Ele tiparesc mai bine decat cele cu ace, nu sunt mult mai scumpe si sunt silentioase. Imprimantele cu jet de cerneala color sunt doar cu putin mai scumpe decat cele alb-negru.Fotografiile color vor fi tiparite acceptabil, dar nu la standardul revistelor. Merita sa se foloseasca culoarea acolo unde va arata bine, adica in cazul unor fragmente mici de text sau pentru evidentierea textului, si, mai ales, pentru o fotografie. Anumite modele, nu neaparat de varf pot tipari, folosind hartie speciala si poze la un nivel cu cele din reviste.

3. Imprimantele cu laser realizeaza tiparituri de cea mai buna calitate, dar sunt mult mai scumpe. Cele mai multe imprimante laser tiparesc doar alb-negru, dar exista si modele mult mai scumpe (de peste 10 milioane lei) care pot tipari color.

3. CONSTRUCTIA IMPRIMANTEI

Constructia imprimantei

Imprimanta este compusa din urmatoarele parti principale:

-TONER

-TAMBUR

-LASER

-UNITATE DE FIXARE TERMICA

-UNITATE DE INCARCARE ELECTRICA A TAMBURULUI

-ROLE DE ANTRENARE A HARTIEI

-UNITATE DE INCARCARE ELECTRICA A HARTIEI

-SUPORT DE HARTIE

-CURATITOR

-CILINDRU FOTOSENSIBIL

-OGLINDA ROTITOARE OCTOGONALA

-TABLOU DE CONTROL

-TABLOU SURSA DE CURENT

-TABLOU PANOU DE OPERATII

-INVELIS:CARCASA SUPERIOARA,CARCASA INFERIOARA

Imprimantele laser (pe baza de tonner)
Explicare tehnologie laser: o sarcina electrica este mai intai proiectata pe un tambur care se invarte prin intermediul unui roller primar de sarcina. Tamburul are o suprafata dintr-un plastic special. Dispozitivele electronice gestioneaza un sistem care 'scrie' lumina pe tambur. Lumina cauzeaza sarciniii electrostatice sa dispara din partile expuse ale tamburului. Suprafata tamburului trece printr-o 'baie' de particule foarte fine din pudra de plastic uscata, cunoscuta si sub numele de toner. Partile incarcate electrostatic ale tamburului atrag particulele de pudra. Apoi, tamburul depoziteaza pudra pe o bucata de hartie care trece printr-un 'fuzionator' (fuser) care, cu ajutorul caldurii si al presiunii, 'lipeste' pudra de plastic de hartie.
Fiecare din acesti pasi are numeroase optiuni tehnice. Una dintre cele mai interesante este aceea ca unele imprimante 'laser' folosesc de fapt un sir liniar de diode luminiscente (LED-uri) pentru a scrie lumina pe tambur. La baza, tonerul are in componenta cerneala si include, de asemenea, ceara sau plastic pentru ca particulele sa se topeasca la trecerea prin fuser. Hartia poate fi incarcata cu sarcina de semn opus sau nu. Fuzionatorul poate consta intr-un cuptor cu infrarosu, o rola incalzita sau, la unele imprimante rapide si scumpe, o lumina xenon

Conditii de functionare

Temperatura    de la 5° pana la 35°(in timpul operarii)

de la -30° pana la 60°(oprit)

Umiditate    de la 10 pana la 80%RH(in timpul operarii)

de la 0% pana la 85%RH(oprit)

Rezistenta la soc    1G in mai putin de 1ms(in timpul operarii)

2G in mai putin de 2ms(oprit)

Rezistenta la vibratii 0.25 G, de la 10 pana la 55 Hz(in timpul operarii)

0.50 G, de la 10 pana la 55Hz(oprit)

4. CARACTERISTICI TEHNICE

Cei mai importanti parametri ai imprimantelor, indiferent de tipul lor constructiv sunt in numar de 2:

1. DPI-ul reprezinta calitatea tipariturii. Cu cat DPI-ul este mai mare cu atat calitatea atat a textului cat si a pozelor este mai bun.

2. Paginile pe minut (ppm) reprezinta viteza de imprimare. Cu cat viteza este mai mare, cu atat avem certitudinea ca imprimanta este mai de calitate deoarece vitezele mai mari inseamna mecanica mai performanta.

3. Tipul hartiei folosite. Pe piata gasim o multitudine de medii de tiparire, hartie normala, hartie pentru imprimantele cu jet de cerneala (ex. LC-301), hartie de inalta rezolutie pt. realizarea fotografiilor, etc.

4. Grosimea hartiei folosite. De la 64 la 105 g/m² sau hartie speciala de 270 g/m² precum si multe altele in functie de imprimanta.

5. Marimea hartiei folosite: A4, B5, A5, Letter, Legal, 4' x 6', 5' x 7' precum si marimi alese de utilizator.

6. Sursa de curent: adaptoare sau direct la sursa de curent (110V sau 220V).

7. Consumul in standby si in timpul imprimarii

8. Temperatura si umiditatea de functionare. Este bine sa o respectam pentru buna functionare a imprimantei si realizarea unui document de calitate.

9. Nivelul de zgomot

10. Dimensiunile imprimantei

11. Greutatea

12. Limbajul de tiparire (in cazul imprimantelor laser).

13. Memoria imprimantei, etc.

5. FUNCTIONAREA IMPRIMANTEI

Imprimanta laser: printr-un efect optic se incarca electrostatic foaia de hartie exact dupa configuratia imaginii documentului, iar peste foaie astfel electrizata se "presara" substanta activa.Tonner-ul, avand proprietati electrostatice, se va fixa pe foaie astfel incat sa formeze imaginea necesara ( proces numit transfer electrostatic uscat ), iar trecerea hartiei printr-un cuptor special determina solidificarea completa a imaginii.

Majoritatea imprimantelor se conecteaza la calculator prin portul paralel ( LPT1, LPT2 ), dar din ce in ce mai frecvent se leaga prin portul USB, iar ceva mai rar prin portul serial clasic COM.

Rezolutia. Dupa cum se stie rezolutia reprezinta numarul de puncte care pot fi tiparite pe o unitate de suprafata si se exprima in puncte pe inchi (dpi - dot per inch). Evident, cu cat rezolutia este mai mare, cu atat calitatea imaginii tiparite va fi mai buna. In mod normal, rezolutia folosita in cazul unei imprimante laser monocrom este 600 dpi, insa pot exista anumite documente care sa necesite 1200 dpi.

Limbajele de tiparire. Cel mai raspandit limbaj in momentul de fata este PCL (Printer Control Language), acesta fiind folosit initial in cazul imprimantelor matriciale. Prima versiune de larga raspandire a fost versiunea 3, care oferea suport doar pentru anumite sarcini simple, iar PCL4 a adus o imbunatatire a suportului pentru tiparirea graficelor. PCL5 ofera facilitati precum scalarea fonturilor si suportul formatelor vectoriale. De asemenea, PCL5 foloseste diferite tipuri de compresie astfel incat se obtinea o crestere considerabila a vitezei de tiparire. PCL5e a adus odata cu el comunicatia bidirectionala, pentru raportarea informatiilor de stare ale imprimantei, insa nu a adus imbunatatirea calitatii de tiparire. PCL6 a fost introdus in anul 1996 si este un limbaj complet rescris. Apartinand companiei Adobe Systems, limbajul PostScript a fost introdus in anul 1985. Limbajul PostScript realizeaza o descriere a paginilor in mod vectorial, apoi trimite datele catre imprimanta pentru a fi resterizate. PostScript 1 este un limbaj folosit de editurile mari datorita faptului ca putem transforma imagini de 300 dpi in imagini de 2400 dpi, folosite de masinile de tiparit.

PostScript 2 a fost o compresie superioara, conducand la cresterea vitezei de tiparire a imbunatatit algoritmii de halftoning si modul de administrare a memoriei.

PostScript 3 include imbunatatiri semnificative aduse modulului de interpretare, acest lucru afectand in mod direct si pozitiv calitatea, siguranta, eficienta si productivitatea.

GDI (Graphical Device Interface) reprezinta o alternativa in fata imprimantelor care folosesc PostScript sau PCL. Limbajul foloseste resursele PC-ului pentru a efectua toate prelucrarile asupra documentului ce urmeaza a fi tiparit sub mediul Windows, trimitand apoi informatia direct in format bitmap pentru a fi tiparita.

Viteza de tiparire. Spre deosebire de modelele cu jet de cerneala, in cazul imprimantelor laser viteza de tiparire reala se poate apropia foarte mult de cea specificata de producator. In unele cazuri, viteza specifica reprezinta viteza mecanismului de tractare a hartiei, respectiv numarul de pagini goale pe care imprimanta este capabila sa le transporte intr-un minut din tava de alimentare in tava de colectare. De asemenea unii producatori specifica viteza de tiparire in format Letter si nu A4, lungimea unei coli de format Letter fiind mai mica si implicit viteza mai mare.

Mecanismul de manipulare a hartiei. Alaturi de formatul maxim suportat, un alt element important este constituit si de varietatea tipurilor de media suportate de imprimanta (transparente, calc, plicuri, carton). Capacitatea de alimentare este un alt element important, fiind recomandabila o corelare a acesteia cu nevoile reale.

Interfata. Calea de comunicare dintre PC si imprimanta reprezinta un element extrem de important atunci cand timpul de asteptare este pretios. Posibilitatea de conectare in retea devine obligatorie atunci cand echipamentul urmeaza sa fie folosit de mai multi utilizatori. Pentru cei care vor folosi imprimanta acasa sau intr-un birou de 2-3 persoane conectarea USB este suficienta, cu conditia ca in cazul partajarii, sistemul pe care aceasta este instalata sa fie pornit in permanenta.

Memoria Modelele care folosesc limbajul GDI nu necesita prea multa memorie, toata prelucrarea cazand in sarcina PC-ului. Celelalte modele, mai ales cele de retea, folosite in paralel de mai multi utilizatori vor avea nevoie de o cantitate semnificativa de memorie instalata pentru a putea duce la bun sfarsit toate sarcinile primite.

Consumabile. Este bine cunoscut faptul ca, in cazul imprimantelor de orice fel, pretul de achizitie este mai putin important decat costurile de exploatare ulterioare. Foarte important este costul pe pagina pe care va trebui sa si-l calculeze fiecare utilizator in parte. Acesta trebuie includa pretul tonerului, pretul hartiei folosite si, in unele cazuri, pretul unitatii fotoconductoare. Exista modele la care unitatea fotoconductoare este inclusa in cartusul de toner, astfel incat schimbarea cartusului implica si schimbarea acesteia. Alte modele, folosesc unitate fotoconductoare separata, aceasta trebuind sa fie schimbata dupa un numar mai mare de pagini, dar implicand totusi un cost suplimentar.

6. INSTALAREA IMPRIMANTEI

Conectarea imprimantei la computer

1. Se scoate imprimanta din priza si ne asiguram ca am oprit computerul.

2. Se conecteaza cablul paralel intre calculator si imprimanta.

Incarcarea hartiei

1. Se deschide capacul frontal

2. Se deplaseaza parghia de grosime a hartiei, situata in partea superioara a suportului capului de imprimare si se inchide capacul frontal

3. Pentru a preveni blocarile cu hartie, se rasfoieste stiva pentru a elimina aderenta statica, apoi se elimina marginile stivei batand usor pe o suprafata plana.

4. Se incarca hartia si se aliniaza cu marginea din dreapta a alimentatorului cu hartie.

5. Se apasa ghidajul hartiei si se gliseaza pana la marginea din stanga a stivei de hartie.

Instalarea driverului de imprimanta

1. Se scoate imprimanta din priza si ne asiguram ca am oprit computerul.

2. Se porneste computerul si se lanseaza Windows-ul

3. Se introduce in unitatea CD-ROM CD-ul cu driverul imprimantei

4. Se citeste acordul de licenta si apoi facem clic pe YES

5. Se verifica daca Printer Driver este selectat apoi facem clic pe Install.

6. Cand ni se va cere in timpul procesului de instalare se va porni imprimanta.

7. La terminarea procesului de instalare se va face clic pe OK.

7. INTRETINEREA SI DEPANAREA

Reinstalarea driverului de imprimanta

Daca instalarea driverului de imprimanta nu decurge conform instructiunilor, poate fi o problema cu instalarea driverului de USB. Se incearca reinstalarea driverului de imprimanta. Daca nu putem sa trecem de ecranul pentru destinatia conexiunii urmam urmatorii pasi:

- Facem clic pe Cancel.

- In ecranul Abort Installation facem clic pe Abort.

- In ecranul Terminate Installation facem clic pe OK.

- Scoatem imprimanta din priza.

- Se instaleaza din nou driverul de imprimanta.

Daca instalarea nu decurge conform instructiunilor, verificam starea driverului USB ca mai jos.

Verificarea starii driverului de USB

- Ne asiguram ca atat imprimanta cat si computerul sa fie conectate prin cablul USB si imprimanta sa fie pornita.

- Se selecteaza pe Start, Settings si Control Panel

- Se face dublu clic pe System.

- Se face click pe fila Device Manager.

- Se face dublu clic pe Universal Serial Bus controllers.

- Verificam daca se afiseaza tipul de imprimanta pe care il instalam

• Daca se afiseaza, instalarea s-a terminat
• Daca afisarea este cu un semn de exclamare instalarea nu a reusit. Se sterge si se instaleaza din nou.
• Daca nu se afiseaza nimic sau se afiseaza Other Devices, instalarea nu a reusit. Se sterge si se instaleaza din nou.

8. ANEXE

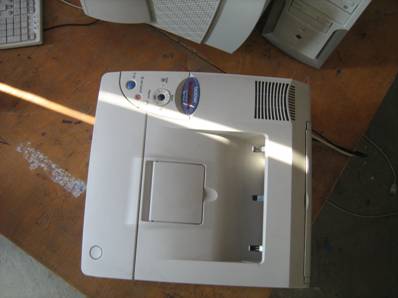

Imprimanta laser Lexmark

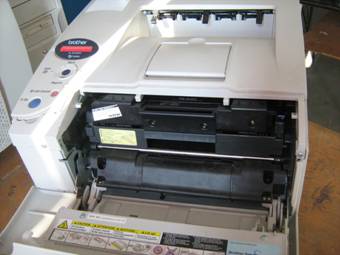

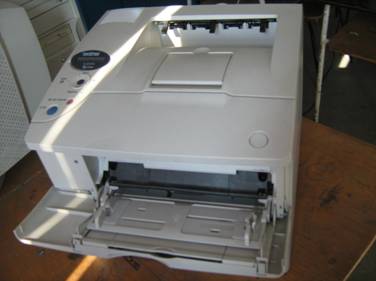

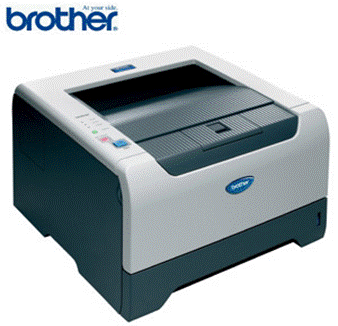

Imprimanta laser Brother

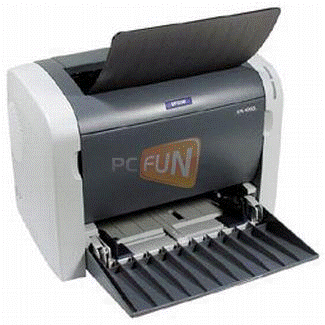

Imprimanta laser PcFun

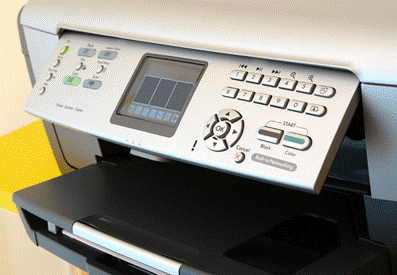

Imprimanta laser: butoane digitale

9. NORME DE PROTECTIA MUNCII

Pentru evitarea oricaror accidente in procesul de depanare a calculatoarelor se impun respectarea cu strictete a normelor de protectie si securitate a muncii.Masurile generale ce trebuiesc stiute sunt urmatoarele:

1.Efectuarea instructajului de protectia muncii la angajare si periodic.

2.Interzicerea desfasurarii activitatii intr-un loc de munca daca nu are instructajul consemnat in fise.

3.Calculatoarele care sunt alimentate direct la retea sau prin transformator se vor alimenta printr-un transformator separator avand raportul de transformare 1:1

4.Conectare la una sau mai multe prize de pamant a carcaselor exterioare ale aparatului de masura si a invelisului metallic al ciocanului de lipit.

5.Conectare aparatelor de masura in interiorul calculatorului atunci cand acesta este alimentat de la retea, se recomanda a fi facuta cu o singura mana, pentru cealalta avand grija san u vina in contact cu poartile metalice de pe masa ale altor aparatede masura aflate in montaj.

6.Masurile in circuit FIT se vor face respectand urmatoarea ordine de lucru:

-conectarea aparatului de masura in interiorul circuitului in care se face masurarea.

-deconectarea calculatorului de la retea.

-descarcarea condensatoarelor electrolitice sau de FIT si apoi deconectarea aparatului de masurare.

7.Evitarea atingerii anexelor metalice ale organelor de comanda exterioare in cazul scoaterii sau caderii butoanelor care leizolau electronic la calculator fara transformator pe retea,perioada cand cordonul de alimentare este introdus in priza retea.

8.La efectuarea oricaror operatii de depanare se recomanda ca operatorul sa aiba mainile uscate, sa poarte eventual manusi de cauciuc, iar sub picioare sa aiba un covor izolat din cauciuc sau material plastic.

9.Dupa deconectarea de la retea a calculatorului inainte de a atinge orice piesa, condensatoarele electrice si cele FIT se vor descarca la masa, iar anodul TK se va descarca de sarcinile electrice reziduale cu ajutorul unui conductor care are capat conectat la masa.

10. BIBLIOGRAFIE

PC-PAS CU PAS

Autor: E. Cerchez    Anul: 2005

Editura: Polirom    ISBN: 973-46-0134-2

TEHNOLOGIA INFORMATIEI; INFORMATICA-TEHNOLOGII ATESTATE DE CALCULATOR

Autor: R. Mirsanu, s.a    Anul: 1999

Editura: All Educational    ISBN: 973-684-068-1

INITIERE IN UTILIZAREA CALCULATOARELOR-TESTE SI APLICATII

Autor: M. Florea, s.a    Anul: 2007

Editura: Arves    ISBN: 973-7958-16-0

4. Revista Chip Romania

5. Revista PC Magazine Romania
