Principiul de functionare al mouselui

Principiul de functionare al mouselui

1 Mouse-ul cu bila

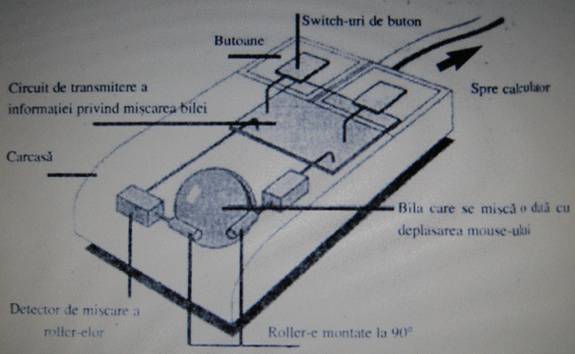

1.2 Elementele componente

- carcasa de protectie si pentru sustinerea componentelor;

- bila din PVC;

- senzori de miscare (roller-e montate perpendicular pe bila si la un unghi de 90⁰ intre ele);

- detectoare de miscare a roller-lor;

- circuit de transmitere a informatiei privind miscarea bilei;

- cablu de date;

- scrooll.

1.3 Functionare

Ca urmare a deplasarii dispozitivului pe o suprafata plana, de obicei se foloseste o placheta plana din material textil cu o anumita rugurozitate, bila se roteste actionand in acelasi timp roller-e care actioneaza detectoarele de miscare ce transmit prin intermediul circuitului de transmitere a informatiei cordonatele x si y dupa care se deplaseaza bila pe suprafata plana. Aceste coordonate sunt transmise prin cablul de date la unitatea centrala sub forma de biti ("0" si "1" logic) unde sunt interpretati ca find coordonatele punctului in care se afla cursorul pe ecranul calculatorului.

Mouse-ul mai este echipat cu doua butoane (click stanga si click dreapta), un scrooll si eventual alte butoane suplimentare a caror rol a fost descris mai sus.

2 Mouse-ul optic

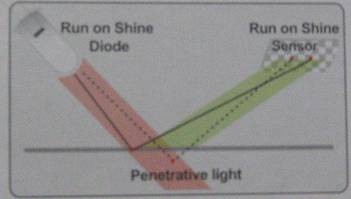

Acest tip de mouse are aceleasi butoane si scrool cu aceeasi functionare ca si mouse-ul cu bila. Deosebirea consta in aceea ca in loc de bila are un sistem optic format din dispozitive de emisie a liminii (LED= dioda electroiluminiscenta) de precizie. Acest dispozitiv este capabil sa emita o raza de lumina de culoare rosie care ajunge pe o suprafata plana, de obicei pe pad. Raza de lumina ajunsa pe pad, se reflecta de suprafata acestuia     si astfel se intoarce la mouse care un senzor optic capabil sa capteze lumina. Senzorul optic transforma lumina captata intr-un semnal electric de forma binara ("0" si "1" logic) care mai apoi este transmis prin cablul de date la unitatea centrala unde este interpretat ca fiind coordonatele cursorului la un moment dat, astfel determinandu-se pozitia cursorului pe ecranul monitorului.

3 PAD-ul

Pad-ul este o placheta din material textil cu o suprafata plana cu o anumita textura astfel incat sa poata sa reflecte raza de lumina in conditii optime.

Caracteristici:

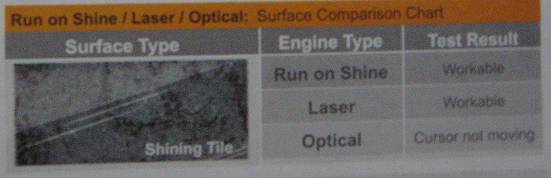

suprafata pad-lui nu trebuie sa fie lucioasa, pentru ca in acest caz intreaga cantitate de lumina este reflectata haotic, la senzorul optic ajungand o cantitate nesemnificativa.

- suprafata pad-lui nu trebuie sa fie transparenta pentru ca in acest caz lumina ar trece pe partea cealalta a pad-lui nemaifiind reflectata si astfel nemaiajungand la senzorul optic.
