PROIECT LA DISCIPLINA

RETELE DE CALCULATOARE

TEMA:

CONFIGURAREA SI MENTENANTA UNEI RETELE DE CALCULATOARE

CAPITOLUL 1

PREZENTAREA UNUI DEPARTAMENT-TINTA UNDE SE INSTALEAZA SI SE CONFIGUREAZA O RETEA

Reteaua care urmeaza a fi implementata este de tip LAN si se instaleaza la o istitutie denumita IATSA SA.

Ca sistem de operare in retea s-a ales sistemul NetWare 4.11, care este un sistem de operare in retea foarte stabil, accepta clienti cu diferite sisteme de operare: MS-DOS, Windows, OS/2, Unix, etc., accepta o gama imensa de placi de retea, ofera suport pentru procesele rezidente pe server, serviciile de control permit controlul utilizatorilor ce sunt conectati la server, accesul la cataloage, la fisiere si poate administra conturile utilizatorilor.

Ca utilizatori ai retelei in cadrul intreprinderii sunt considerate urmatoarele departamente:

CONTAB = numele pentru departamentul contabilitate;

MAGAZIE = numele pentru magazia de piese auto;

ANA = nume simbolic pentru depozitul de materiale;

FLORICA = numele pentru departamentul facturare;

SEF = punctul de lucru al Directorului General;

ADMIN = punctul de lucru al administratorului de retea;

TEHNOLOG = stabilirea operatiilor si a materialelor necesare;

Acesti utilizatori sunt impartiti in doua grupuri de utilizatori:

ADMIN = cu drepturi depline asupra resurselor logice si fizice ale retelei;

Restul utilizatorilor, cu acces la resurse partiale ale retelei fac parte din grupul EVERYONE;

Datorita necesitatii administrarii si gestionarii centralizate a aplicatiilor, necesitatea unei securitati pentru partajarea si asigurarea functionalitatii permanente a retelei, s-a ales:

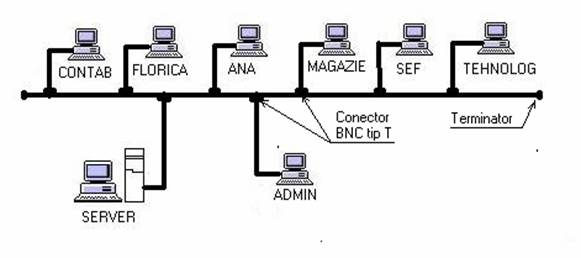

O retea de tip magistrala,

bazata pe un server de fisiere,

realizata cu cablu coaxial subtire;

CAPITOLUL II

CONFIGURARE SOFTWARE SI LOGICA A RETELEI

Sistemul de calcul desemnat ca server trebuie sa contina cel putin:

20 MB memorie RAM;

procesor 386;

interfata de retea;

CD-ROM;

HDD minim 105 MB (15 MB pentru partitia DOS si 90 MB pentru partitia NetWare;

Spatiul disponibil pe disc trewbuie organizat conform specificatiilor NetWare.

Sistemul NetWare a introdus notiunea de volum. Un volum poate ocupa o zona a harddiscului, un harddisc intreg, sau se poate intinde pe mai multe harddiscuri.

Pentru a fi accesat de catre utilizatori, un volum trebuie montat pe server. Pe un server se pot monta maxim 64 volume.

Intr-un volum se stocheaza directoarele si fisierele de date.

Pe un server, exista un volum cu numele SYS: definit la instalare. In acesta sunt definite urmatoarele directoare:

SYSTEM = contine programele pe care le poate utiliza supervizorul;

PUBLIC    = in care sunt stocate programele de uz general;

MAIL = director in care se genereaza cite un subdirector pentru fiecare utilizator, subdirector in care sunt stocate informatii particulare necesare in procesele de conectare la server sau de listare;

LOGIN    = contine programele de conectare la server.

Serverul NetWare 4.x se prezinta sub forma unei platforme deschisa pe care se pot incarca sau de pe care se pot descarca dinamic diferite module. Aceste module poarta numele de NLM-uri, si sunt plasate in directorul SYSTEMNLM.

Pentru lansarea nucleului minimal, dupa instalarea sistemului de operare local, de pe CD-ul de instalare se lanseaza programul de instalare.

Apare un meniu din care se poate seta limba sub care se face instalarea, apoi tipul de instalare (server sau statie de lucru), se cere apoi numele serverului (minim 2 si maxim 47 caractere), adresa procesului IPX intern (combinatie hexa din man=xim 8 digiti, diferita de adresa de retea ce va fi specificata ulterior).

In continuare se afiseaza promter-ul serverului, iar instalarea continua cu incarcarea driver-elor de disc si retea.

Dispozitivul prin care se face legatura calculatorului la retea este adaptorul de retea (placa de retea), numit si placa de interfata cu reteaua (NIC - Network Interface Card).

Placa de retea se conecteaza la placa de baza a calculatorului, de unde primeste datele ce urmeaza sa le transmita in retea. Rolul principal este de a converti datele din formatul produs de calculator, intr-un format ce poate fi transmis sau transferat pe cablu. In acelasi timp realizeaza si conexiunile fizice din retea.

Placa de baza transfera datele, ce urmeaza a fi trimise in retea, intr-o zona de memorie RAM, numita buffer. Adaptoarele preiau datele si le transfera intr-un chip care calculeaza valorile sumelor de control (dupa formatul unui pachet Ethernet).

Driverul placii de retea este un modul soft care codifica datele trimise de sistemul de operare spre placa si invers: decodifica datele primite de placa trimitandu-le sistemului de operare (mai precis stivei de protocoale instalate in sistem).

Dupa ce au fost copiate pe server fisierele preliminare, se face cautarea arborelui Directory. Daca nu se gaseste nici un arbore Directory se afiseaza un meniu din care se poate instala unul. Se cere numele organizatiei pentru care se face instalarea, parola administratorului de sistem, licenta, iar apoi se face copierea restului de fisire in volumul SYS:

La sfirsit se realizeaza o discheta necesara la instalarea clientilor (statiilor de lucru) in retea.

Pentru constituirea grupurilor de utilizatori si acordarea drepturilor si a permisiunilor pentru acestia, se face logarea la server ca administrator, se intra in meniul principal , iar din optiunile posibile se alege "Manage Objects", deschizindu-seo fereastra care cuprinde obiectele si clasele existente in retea .

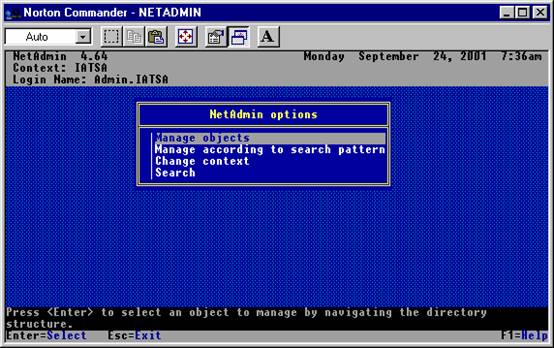

Captura 1: meniul principal

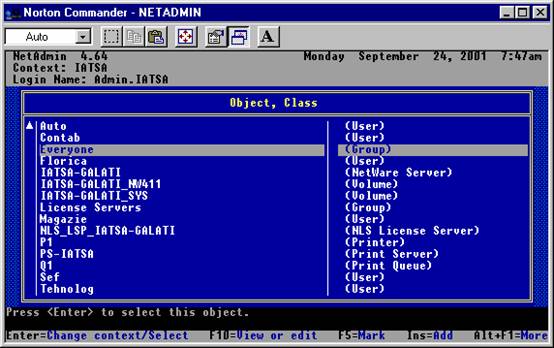

Captura 2: clasele si obiectele existente in retea

In aceasta fereastra se pot adauga (Insert), modifica (F10), sau sterge (Del) utilizatori, grupuri de utilizatori, volume, etc.

Dupa crearea unui utilizator, se selecteaza acesta, iar dupa apasarea tastei ENTER, se intra in meniul "Action for User: ", cu ajutorul caruia se pot configura drepturile si permisiunile acestui utilizator

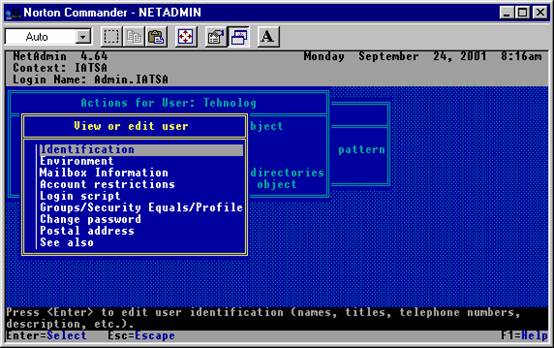

Proprietatile utilizatorului pot fi vizualizate sau modificate cu prima optiune a menuilui:

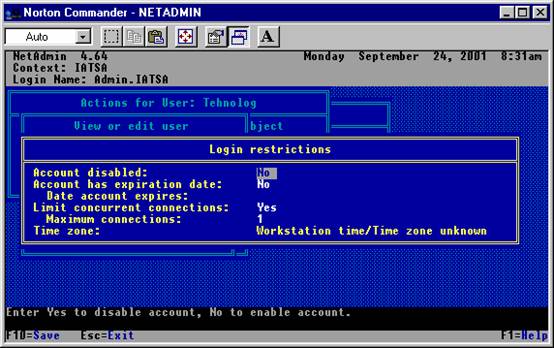

Alegind optiunea "Account restriction", se editeaza un meniu din care se editeaza restrictiile de logare a utilizatorului la retea:

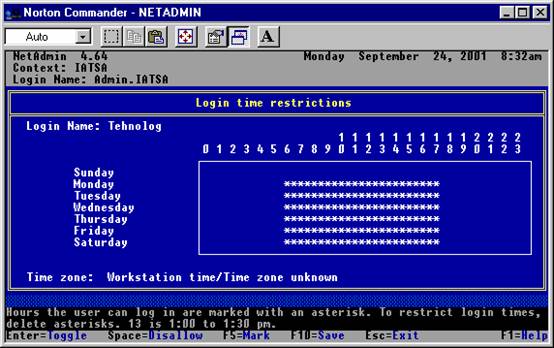

Si restrictiile de timp pentru utilizatorul ales:

Se mai pot stabili restrictii la adresa de logare si a volumului de spatiu alocat pe disc.

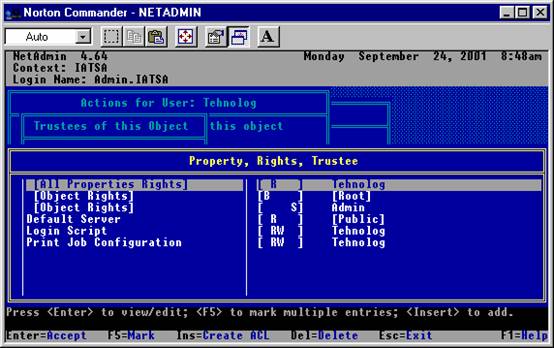

Din meniul "Action for User: . " , exista posibilitatea de a edita drepturile si permisiunile acordate utilizatorului: se deschide un meniu cu trei optiuni:

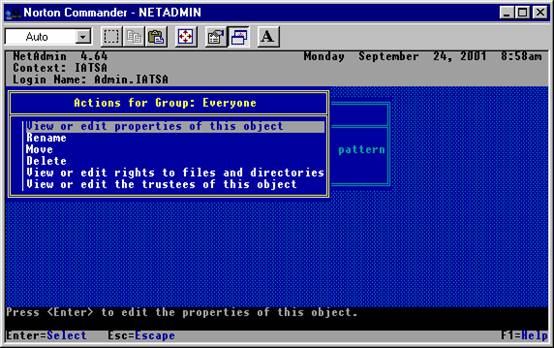

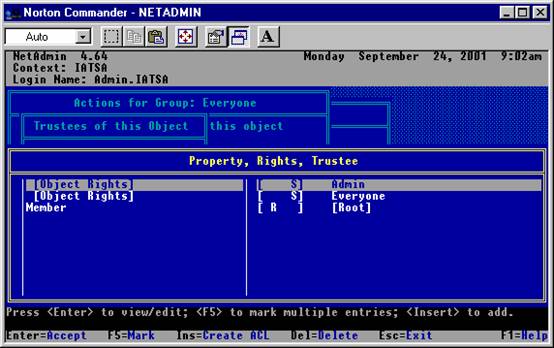

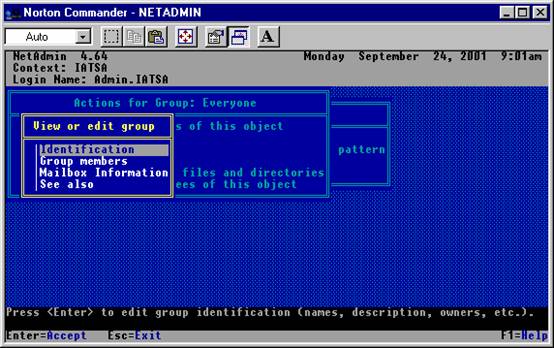

Din meniul care prezinta clasele si obiectele din retea , se pot configura si grupurile de utilizatori existente in retea:

Pentru a avea acces la datele si serviciile de pe server, pe statia de lucru trebuie instalata o componenta de legatura, numita shell. Ea include doua componente:

IPX - Internetworking Packets Exchange = protocol de nivel trei OSI;

NETx - componenta ce analizeaza cererile de servicii emise la nivelul statiei.

Daca cererile pot fi tratate de catre sistemul de operare local, I se vor transmite acestuia. In caz contrar, vor fi preluate de IPX si transmise la server. IPX-ul ataseaza adresele destinatarului si expeditorului la pachetul de date emis de NETx.

CAPITOLUL III

OPERATII DE MENTENANTA

Informatiile de pe un server nu sunt universal accessibile. Trebuie instituit un sistem complex de restrictii care sa filtreze utilizatorii in procesele de prelucrare a datelor. Pentru fiecare utilizator trebuie sa se defineasca o maniera de acces, un domeniu de activitate, etc.

Sistemul de securizare implementt de Netware este organizat pe trei nivele: parametrii activi in momentul conectarii (identificare a utilizatorului), drepturi de lucru (permisiunea de a exercita o anumita operatie pe server), atribute pentru fisiere si directoare.

Urmarirea functionarii server-ului este facilitata de NLM-ul MONITOR. Acesta se incarca cu comanda LOAD.

Se dechide un ecran cu doua ferestre.

Prima indica:

file up time: functionarea neintrerupta a serverului;

utilization: factorul de utilizare a serverului;

original cache buffers: nr de buffer-e care compun initial domeniul file caching dupa lansarea server-ului;

total cache buffers: numarul efectiv de buffer-e ramase la dispozitia procesului file caching;

dirty cache buffers: numarul de buffer-e a caror continut a fost modificat si nu a fost actualizat pe disc;

current disk requests: numarul cererilor concurente de acces la disk;

packet receive buffers: numarul buffer-elor in care se receptioneaza pachetele sosite de la statii;

directory cache buffers: numarul de buffer-e alocate procesului de directory caching;

open files: numarul fisierelor deschise pe server;

A doua fereastra, "Active Connections", prezinta informatii despre utilizatorii conectati la server.

Utilizarea imprimantelor in reteaua NetWare

Sistemul NetWare ofera servicii complexe de listare. Imprimantele pot fi cuplate direct pe server sau pe statiile de lucru.

Gestiunea serviciilor de listare este realizata de un modul numit PRINT SERVER.

Acest modul poate fi instalat pe server sau pe o statie de lucru.

Pentru a utiliza un print server, acesta trebuie incarcat. Pentru incarcare, de la consola se lanseaza comanda :load pserver nume_pserv

Aceasta comanda incarca pe server a modulului PSERVER.NLM. dupa incarcarea print-serverului specificat, acesta poate sa deserveasca operatii de listare.

Pe ecran se afiseaza informatii legate de imprimantele recunoscute de print server-ul curent. Se pot instala pina la 16 imprimante.

Elementele componente ale mediului de listare:

IMPRIMANTE: locale (la print server), sau remote( la statii);

COZI DE LISTARE: elemente in care se acumuleaza datele ce vor fi listate;

CONFIGURATII DE JOB-uri DE LISTARE: seturi de parametri in baza carora se desfasoara procesul de listare.

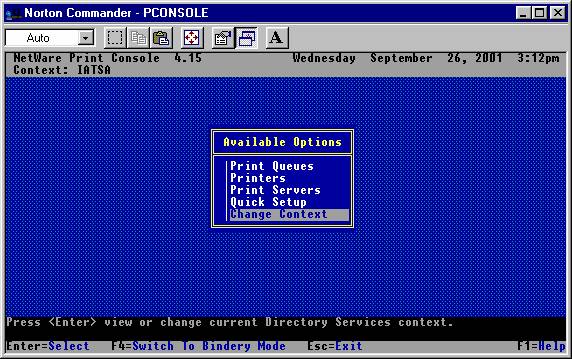

Definirea mediului de listare swe face rulind utilitarul PCONSOLE. Lansat in executie va afisa urmatorul meniu principal:

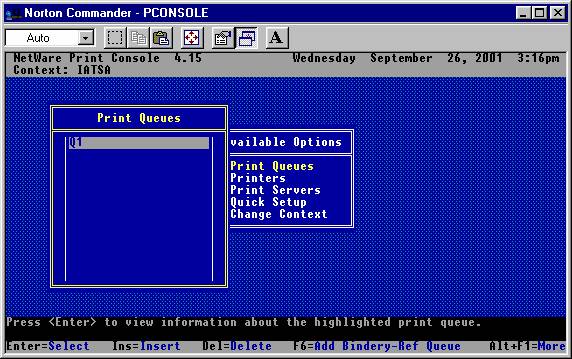

Pentru a obtine lista cozilor definite pe server-ul curent se va selecta prima optiune PRINT QUEUES.

Daca se doreste definirea unei noi cozi se apasa tasta INSERT.

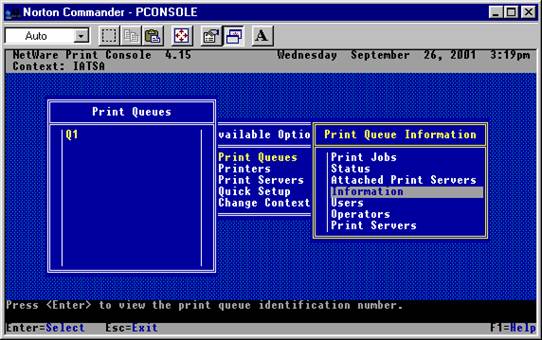

Prin selectarea unei cozi si apasarea tastei ENTER, se obtin informatii despre acea coada de listare:

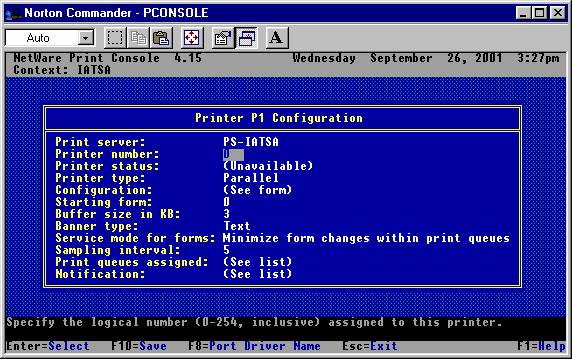

Pentru a obtine informatii despre imprimante, se alege optiunea a doua PRINTERS din meniul principal:

Se pot afla detalii despre imprimante (ENTER), adauga (INSERT), sterge(DELETE) sau modifica (F3) imprimantele existente.

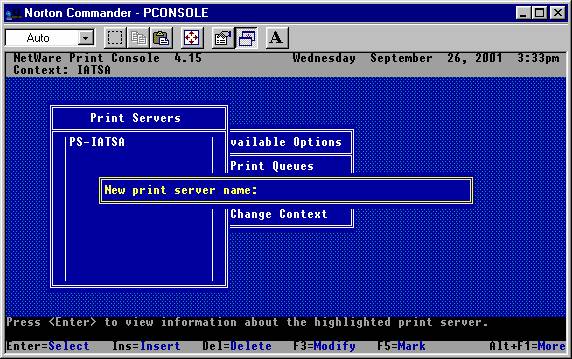

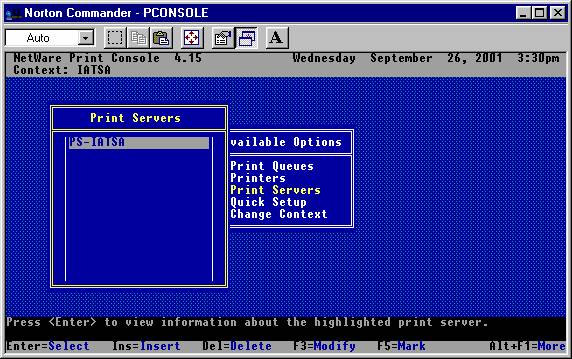

Informatii despre print server se obtin selectind a treia optiune din meniul principal PRINT SERVERS:

Exista posibilitatea de a modifica, sterge, adauga alte servere de listare.

Conexiunile cu imprimantele sunt realizate cu utilitarul CAPTURE. Formatul comenzii este:

CAPTURE <optiuni>

unde cele mai importante optiuni sunt:

S=<nume server>

Q=<nume lista de imprimare> defineste coada de imprimare

L= (1|2|3) specifica portul de iesire

TI= (0| . |100) timpul de raspuns

B=<baner text> defineste textul de pe prima pagina

C= (1| . |999) defineste numarul de copii

Descarcarea print server-ului se realizeaza cu ajutorul comenzii :unload pserver.
