Utilizarea functiilor Trim, Weld si Intersect

Utilizarea functiilor Trim, Weld si Intersect

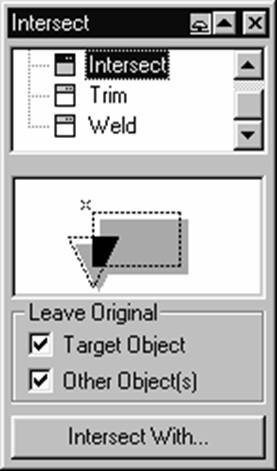

Aceste functii sunt folosite atunci cand dorim ca din doua obiecte sa obtinem obiectul rezultat din intersectia lor, din fuzionarea lor sau obiectul rezultat din decuparea unui obiect din altul. Apeland meniul Arrange - Trim, respectiv Weld, Intersect, se deschid urmatoarele panouri derulante :

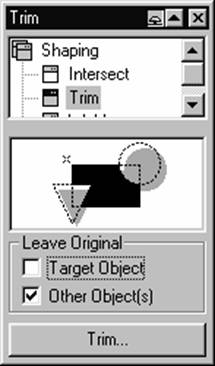

1. Functia Trim

Cu ajutorul ei putem obtine un obiect rezultat prin decuparea suprafetei care rezulta din suprapunerea obiectelor. Aici mai exista doua optiuni: Target Object (obiect tinta) si Other Object (alt obiect). Prin activarea primei optiuni obtinem obiectul decupat, dar ramane si obiectul tinta asupra caruia s-a aplicat operatiunea; prin selectarea celei de-a doua optiuni, obtinem obiectul decupat, dar ramane si obiectul care a executat decuparea. Prin activarea lor in acelasi timp, una ori alta, sau niciuna, putem obtine toate combinatiile dorite de obiecte decupate si originale.

Exemple:

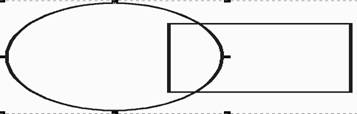

obiectele originale Trim fara activarea Trim cu activarea

functiilor Target si Other functiei Target

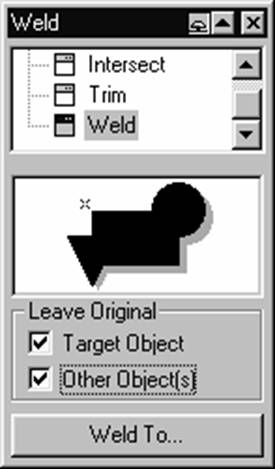

2. Functia Weld

Cu ajutorul ei putem obtine un obiect rezultat prin fuziunea a doua obiecte. La fel ca si la functia Trim exista doua optiuni care au roluri similare celor descrise la Trim.

Exemplu:

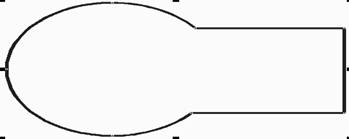

obiectele originale

obiectul rezultat

3. Functia Intersect

Cu aceasta functie putem obtine obiectul care rezulta din intersectia a doua obiecte. La fel ca si la Trim si Weld, exista doua optiuni care au functii similare celor descrise mai sus.

Exemplu:

obiectele originale rezultat

16. Corel Draw si alte aplicatii

Programul CorelDraw, la fel ca si toate celelate programe dezvoltate in Windows poate opera si cu fisiere create in alte aplicatii. Pentru a deschide un astfel de fisier folosim functia Import, iar in cazul in care dorim sa inseram un fisier creat in Corel intr-o alta aplicatie, folosim functia Export. Folosirea functiei Export necesita stabilirea formatului de fisier dorit.

Se pot transfera obiecte din Corel intr-o alta aplicatie, sau invers, si folosind memoria Clipboard (functiile Copy si Paste) dar exista aplicatii care nu permit acest lucru sau obiectele sunt gresit preluate in aplicatia destinatie. In acelasi timp, folosind acest tip de transfer nu putem sa aplicam unele operatiuni de finete asupra fisierului importat sau exportat. Putem transfera text, grafica vectoriala din programul CorelDraw cu ajutorul functiei Export sau putem importa imagini, text, grafica vectoriala, etc. limitarile formatelor pe care le putem importa sau exporta fiind stabilite de filtrele de Import/Export instalate

16.1. Import si Export

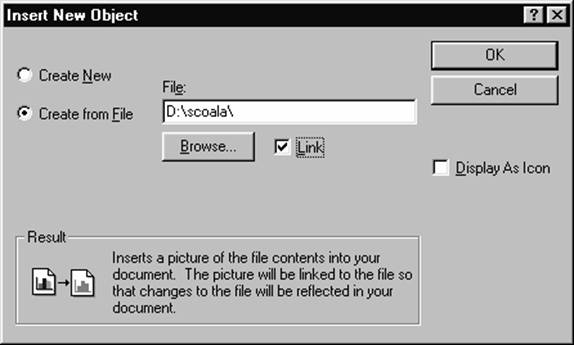

Corel Draw include un mare numar de filtre de Import/Export pentru diferite formate de fisiere. In aceasta maniera de lucru putem reutiliza text sau grafica provenind din alte programe de editare text, desen, prelucrare imagine etc. Prin folosirea functiei Edit-Insert New Object avand activata optiunea Link obtinem un obiect inserat in fisierul Corel deschis, care in momentul in care este reactualizat (modificat) in cadrul programului in care a fost creat, el este actualizat automat si in fisierul Corel. Functia este deosebit de utila in cazul in care importam text din Word sau alte editoare de text, iar asupra textului original efectuam modificari, aceste modificari reflectandu-se automat asupra obiectului inserat in fisierul CorelDraw.

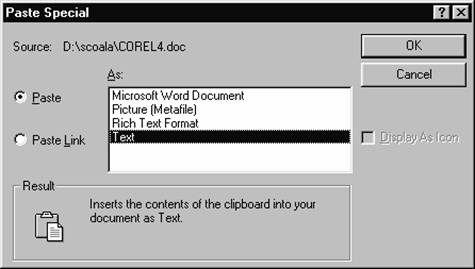

Atunci cand nu dorim ca fisierul importat sa fie reactualizat cand este modificat, folosim functia de Import, fisierul introdus in cadrul documentului in lucru ramanand neschimbat atunci cand el este modificat in cadrul programului in care a fost creat. Totodata asupra lui pot fi efectuate operatiuni diverse de transformare, dar numai cele permise de CorelDraw. Cand dorim sa importam un text creat cu un alt editor de text si care sa fie editabil cu ajutorul functiilor text din CorelDraw folosim functia Paste Special unde activam optiunea Rich Text Format care pastreaza intr-o anumita masura formatarea textului, sau optiunea Text, care importa textul fara pastrarea formatarii originale.

Atunci cand dorim sa folosim ceea ce am creat cu ajutorul programului CorelDraw in alte aplicatii, folosim functia Export. Aceasta functie ne da posibilitatea de a converti obiectele vectoriale create de CorelDraw in diverse tipuri de fisiere recunoscute de alte aplicatii. De exemplu, pentru a putea lucra in Adobe Photoshop (program special pentru prelucrarea imaginilor) cu obiecte create in Corel (program specializat in grafica vectoriala), in timpul operatiunii de export trebuie sa indicam tipul de fisier precum si alti parametri pentru fisierul rezultat.

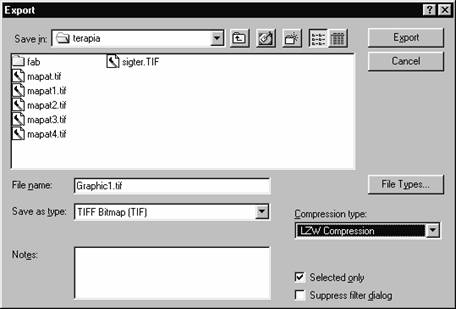

Tipul fisierului se stabileste in cadrul casetei Save as type. Algoritmul de compresie (daca exista) in cadrul casetei Compression type, iar daca dorim sa exportam intregul document, deselectam optiunea Selected only; atunci cand ea este activata Corel va exporta numai obiectele selectate. Alte atribute ale fisierului pot fi stabilite in cadrul casetei de dialog care se deschide dupa apasarea butonului Export.

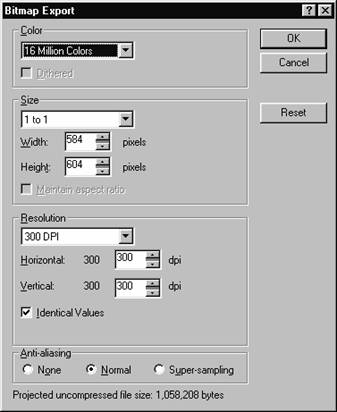

Daca tipul de fisier exportat este unul dintre formatele de fisier tip Bitmap (JPG, TIFF, PCX, BMP, PSD, PNG, GIF, TGA, DIB, etc.) apare o caseta de dialog asemanatoare cu cea alaturata, dar cu optiuni diferite in functie de formatul de fisier ales. In cadrul acestei casete de dialog putem alege profunzimea culorii, marimea fizica a fisierului, rezolutia si finetea conturului - Anti-aliasing. In functie de optiunile selectate, in partea de jos a casetei de dialog programul Corel ne afiseaza dimensiunea fisierului rezultat.

17. Imprimarea fisierelor

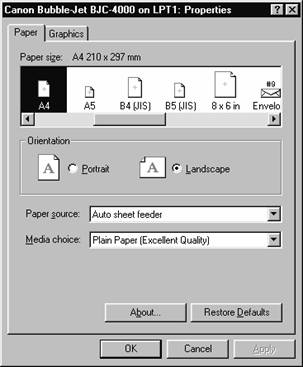

Apeland functia Print se deschide o fereastra de dialog in cadrul careia, prin apasarea butonului Properties, se deschide o alta caseta de dialog unde putem alege formatul de pagina, orientarea ei, sursa de hartie, calitatea imprimarii si modul de aplicare a culorii.

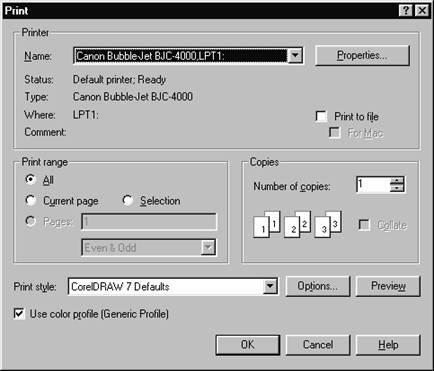

In cadrul casetei de dialog Print putem selecta imprimanta care va fi folosita.    In functie de tipul imprimantei caseta de dialog afisata cand selectam butonul Properties va fi diferita. Optiunea Print to file activata va genera un fisier cu extensia PRN care printr-o comanda data din linia de comanda va fi tiparit direct de imprimanta, ne mai contand ca pe calculatorul pe care se face imprimarea, altul decat cel pe care s-a realizat fisierul nu exista instalate fonturile folosite in fisier. In functie de tipul de informatie grafica existenta in fisier, dimensiunea fisierului .PRN poata sa creasca foarte mult. In cadrul sectiunii Print range putem stabili ce sa imprimam din fisier, in sectiunea Copies stabilim numarul si felul in care sa scoata copiile. Optiunea Use color profile si Print style sunt folosite in cazul in care placa grafica, monitorul, imprimanta si eventual scannerul ne permit operatiuni de calibrare si corectie a culorii.

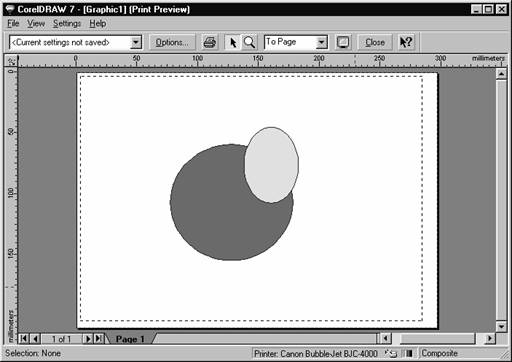

Apasand butonul Preview se deschide ferestra de previzualizare a imprimarii.

Aici Putem vizualiza cat din fisier va fi imprimat in functie de marginile de imprimare si putem repozitiona manual obiectele de pe pagina si comanda imprimarea.

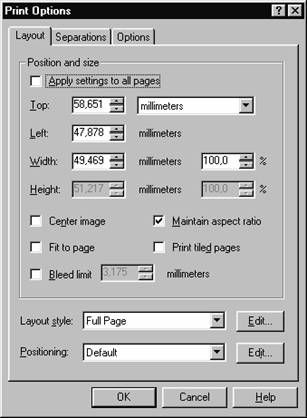

Prin apasarea butonului Options se deschide o alta fereastra de dialog care are trei sectiuni diferite, prima dintre ele fiind Layout:

Activand optiunea Apply settings to all pages in cazul in care avem un document multipagina setarile referitoare la marginea de sus, jos, latime si inaltime vor fi aplicate tuturor paginilor. Optiunea Fit to page este utila in cazul in care dimensiunea obiectelor pe care le dorim imprimate este prea mare sau prea mica, ea redimensionand obiectele in asa fel incat sa incapa in limitele impuse de marginile de imprimare. Atunci cand dorim sa obtinem, de exemplu, un afis format A2 folosind o imprimanta A4 activam optiunea Print tiled pages care va taia formatul A2 in bucati A4 care au margini de suprapunere care, prin alaturare vor deveni afisul A2.

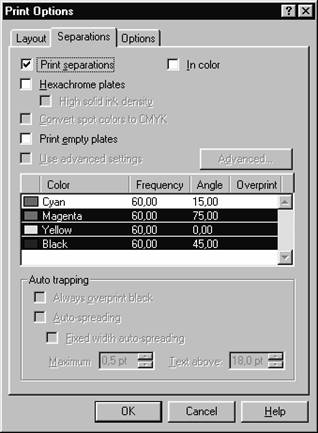

Sectiunea Separations, avand optiunea Print separations activata va determina imprimanta sa listeze separatii de culoare (pe film sau calc) pentru tipografie. Aceasta optiune este deosebit de utila firmelor specializate in imprimarea de materiale color (poze, cataloage etc).    In lipsa echipamentelor necesare imprimarii matritelor pentru cele 3 culori fundamentale, aceasta operatie este imposibil de realizat.

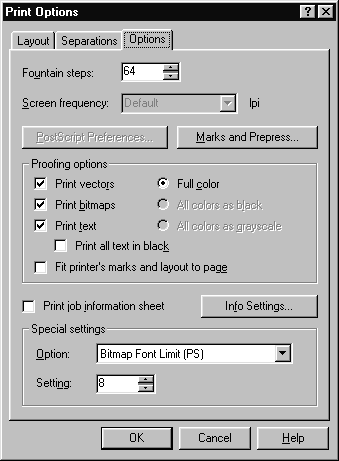

Sectiunea Options ne da posibilitatea de a stabili numarul de pasi in care se face trecerea de la o culoare la alta in cadrul unui gradient, numarul maxim de pasi fiind 250; cu cat numarul de pasi este mai apropiat de valoarea maxima cu atat degradeul este mai fin. In cadrul sectiunii Proofing options putem indica programului Corel ce anume sa listeze din obiectele de pe pagina, de exemplu: deselectand optiunea Print text nu va mai fi imprimat textul de pe pagina. Tot aici putem indica programului in ce mod de culoare sa imprime. In cadrul sectiunii Special settings putem indica programului cum sa imprime imaginile bitmap. Aceasta optiune este bine sa fie lasata nemodificata, in caz contrar rezultatele putand fi greu de controlat.

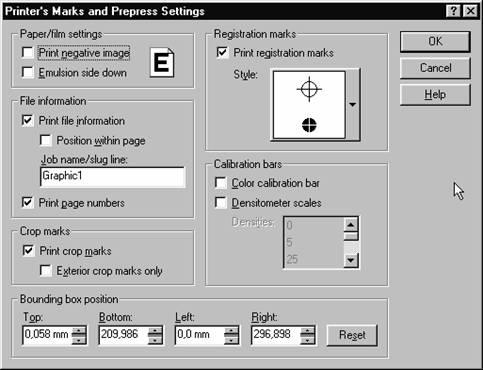

Prin apasarea butonului Marks and Prepress se deschide o fereastra de dialog utila in cazul imprimarii separatiilor de culoare sau atunci cand dorim aplicarea unor marcaje speciale pe pagina pentru a o putea pozitiona precis sau taia ulterior.
