ELEMENTE NESTRUCTURALE PERETI SI TAVANE DIN MATERIALE USOARE

1. PERETII DESPARTITORI

Peretii despartitori sunt pereti neportanti si servesc pentru compartimentarea interioara a spatiului la constructiile de locuinte, administrative, scoli, constructii social-culturale, in constructii industriale etc.

Industrializarea constructiilor si mecanizarea proceselor de executie au impus si in domeniul peretilor interiori ai constructiilor moderne inlocuirea solutiilor traditionale prin solutii care sa asigure un grad ridicat de prefabricare, reducerea manoperei pe santier, eliminarea tencuielilor si finisajelor care se realizau prin procedee umede, folosirea unor materiale usoare, posibilitatea redistribuirii spatiului prin folosirea unor pereti despartitori demontabili sau mobili, reducerea pretului de cost etc.

Peretii despartitori trebuie sa fie rezistenti la socurile interioare, sa nu prezinte deformatii mari, sa permita agatarea unor obiecte (lavabou, vas WC, dulapuri usoare, corpuri de iluminat), sa aiba o comportare buna la foc, sa asigure izolarea acustica si sa poata prelua eventualele deformatii structurale.

Din punct de vedere al gradului de mobilitate, peretii despartitori pot fi :

ficsi (din caramida, din blocuri de beton usor si celular, din panouri de ipsos etc.)

- demontabili ( din lemn, din azbociment etc. )

- mobili ( plianti sau glisanti, orizontal sau vertical )

Peretii interiori utilizati in constructii pot fi realizati din: materiale ceramice

eficiente, beton celular autoclavizat, ipsos, beton usor cu agregate vegetale, produse superioare din lemn, materiale plastice, produse de sticla etc.

PERETI DIN MATERIALE CERAMICE EFICIENTE

Caramida este un material inca folosit pentru executia peretilor interiori

despartitori, utilizandu-se sub forma de : caramida plina, caramida cu gauri verticale ( GVP ) sau caramida cu gauri orizontale.

Realizarea peretilor despartitori din caramida plina ( in grosime de 7,5 sau 12,5 cm ) si din caramida GVP ( in grosime de 15 cm ) a fost aratata .

Produsele ceramice cu gauri orizontale utilizate pentru pereti despartitori prezinta unele avantaje:

dimensiunile mai mari ale blocurilor (comparativ cu caramida plina sau GVP) permit o executie mai rapida,

- realizarea cu lamba si uluc asigura o stabilitate mai mare in timpul executiei si o rezistenta mecanica superioara in timpul exploatarii.

Caramida pentru placaj cu o fata smaltuita (fig. 1 ) utilizata pentru zidurile exterioare cu trei straturi se poate folosi si la interior cu fata finisata spre camera de zi, hol, sala de clasa etc.

Panourile mari din zidarie vibrata ( fig. 2 ) utilizate ca pereti despartitori au inaltimea unei camere si lungimi variabile. Zidaria este executata in tipare metalice si vibrata pentru ca mortarul sa patrunda complet in toate rosturile dintre caramizi.

Materialele ce se pot folosi pentru confectionarea panourilor de zidarie vibrata sunt : caramizi pline obisnuite, caramizi cu gauri verticale, blocuri ceramice speciale cu gauri orizontale si mortar de marca M 100.

Pentru marirea stabilitatii panourilor de zidarie se prevad nervuri armate cu carcase asezate la distante de circa 1,40 m. Pentru imbinarea panourilor se prevad mustati, placute sau bucle de armatura inglobate in zidarie etc.

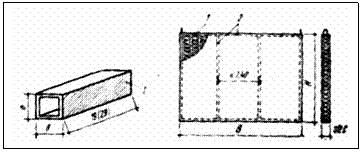

	Fig. 1. – Caramida cu fata smaltuita: 1 – fata smaltuita ta smaltuita

	Fig. 2. – Panou de zidarie vibrata 1 – caramizi (blocuri); 2 – nervuri de rigidizare din beton armat

1.2. PERETI DESPARTITORI DIN BETON CELULAR AUTOCLAVIZAT

Pentru pereti despartitori se utilizeaza betonul celular autoclavizat sub forma de placi sau fasii.

Fata de solutiile traditionale din zidarie de caramida folosirea placilor sau fasiilor de b.c.a. prezinta avantajul cresterii productivitatii, avand in vedere dimensiunile mari ale acestora si al reducerii greutatii peretelui despartitor. Solutia prezinta insa dezavantajul ca nu se poate folosii la umiditati relative interioare _ mai mari de 70 %. Peretii din fasii de b.c.a. pot fi ficsi sau demontabili, se fixeaza cu ajutorul unui mortar adeziv, a unor profile metalice sau din lemn.

Avand in vedere suprafata plana a fasiilor de b.c.a., pe santier se aplica numai finisajul aparent: zugraveli, vopsitorii, tapete.

1.3. PERETI DESPARTITORI DIN IPSOS

Peretii despartitori din ipsos prezinta avantaje ca : manopera redusa pe santier; asigurarea unui strat – suport pentru un finisaj de calitate superioara; reducerea grosimii si a greutatii peretilor; asigurarea unei bune izolari termice.

Dezavantajele acestei solutii constau in faptul ca fiind pereti ficsi nu se poate modifica distributia spatiului construit si ca folosesc procedee umede de montaj.

Peretii din ipsos se executa din placi, fasii sau panouri.

Placile de ipsos au dimensiuni de 40 x 80 x 6,8 sau 10 cm, se executa cu lamba si uluc pe laturile longitudinale si cu uluc pe laturile scurte ( fig. 3 ).

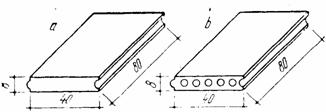

	Fig.3. – Placi de ipsos pentru pereti despartitori a – placa plina; b – placa cu goluri

Placile se executa intr-o mare varietate de sortimente : placi pline si cu goluri din ipsos cu zgura de locomotiva; placi pline si cu goluri din ipsos cu rumegus; placi din ipsos celular.

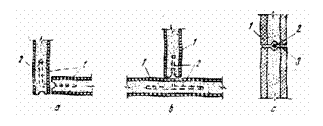

Fig. 4. – Solidarizarea peretilor din ipsos a – legatura de colt; b – legatura la intersectie; c – sectiune verticala prin rost; 1 – placa de ipsos; 2 – agrafe metalice; 3 – mortar de ciment

Peretii se executa prin teserea placilor la fiecare rand; mortarul folosit este cel de ipsos cu adaos de incetinitori de priza . Pentru solidarizare, la colturi, ramificatii, intersectii, precum si la legatura cu elementele portante se prevad agrafe din otel – beton  6… 8 mm, protejate cu mortar de ciment ( fig. 4.).

Finisarea peretilor consta in gletuirea lor pe ambele fete, dupa care peretii se zugravesc, se vopsesc sau se lipesc tapete .

Fasiile din ipsos se executa cu goluri ( fig. 5. a ), sistem fagure sau cu miez alveolar cu celule hexagonale ( fig. 5. b ) . Dimensiunile fasiilor sunt : lungimea, egala cu inaltimea incaperii mai putin cu 4 cm; latimea 40…60 cm, iar grosimea 8…10 cm.

Imbinarea planseului cu peretele se face cu agrafe din tabla galvanizata prinsa in planseu, iar spatiul liber, de aproximativ 4 cm, se impaneaza cu calti si cu mortar. La partea inferioara fasiile se pozeaza pe un strat de nivelare executat din mortar de ipsos-var de 1 cm. grosime

Fig. 5. – Fasii de ipsos pentru pereti despartitori: a – cu goluri; b – sistem alveolar

Panourile din ipsos se realizeaza de dimensiunea peretelui si cu grosimi intre 8 si 12 cm; se executa in sistem alveolar sau cu goluri si se armeaza cu caroiaje de sipci. Montarea se face similar fasiilor, pe un pat de mortar de ipsos de egalizare si prin impanarea cu pene in plansee si in structura de rezistenta.

1.4. PERETI DESPARTITORI DIN BETON USOR

CU AGREGATE VEGETALE

Pentru realizarea peretilor despartitori usori se pot folosi placi, fasii sau panouri din beton cu agregate vegetale mineralizate ( puzderii de canepa, talas, rumegus de lemn etc. ). Elementele de beton usor pot fi pline sau cu goluri .

	Fig. 6. – Fasii din beton usor 1 – profil din tabla subtire; 2 – carcasa din otel-beton f 3…5 mm

Fasiile din beton usor se executa cu latimi de 40…60 cm, grosimi de 5…10 cm si inaltimea egala cu cea a incaperii ( fig. 6 ); marginile fasiilor sunt cu lamba si uluc si se pot imbraca de la turnare cu profile din tabla subtire.

Panourile din beton usor se executa de dimensiunea peretelui si au grosimi de 6…12,5 cm. Avand in vedere executarea industrializata a acestor elemente de beton usor, peretii nu necesita tencuire, pe santier aplicandu-se numai stratul de finisaj superficial : zugraveli, vopsitorii sau tapete.

1.5. PERETI DESPARTITORI DIN PRODUSE

SUPERIOARE DIN LEMN

Se pot executa ficsi, demontabili sau mobili din materiale cum sunt placile din aschii aglomerate ( PAL ) sau placi din fibre de lemn ( PFL ), care pot fi poroase sau dure.

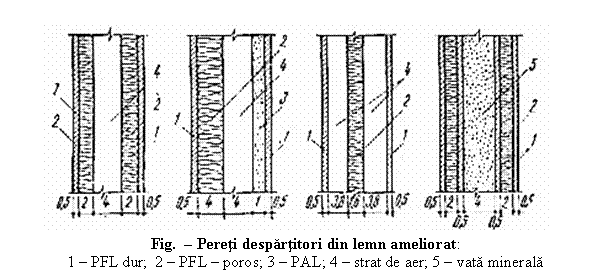

Peretii se realizeaza intr-un singur strat, din unul sau mai multe randuri de placi, fara spatii intre ele din mai multe straturi cu spatii de aer intre straturi sau cu spatiul umplut cu vata de sticla, vata minerala etc. ( fig. ).

Uneori pentru peretii despartitori se executa pe un schelet rigid din lemn de rasinoase sau chiar din montanti din beton armat, pe care se aplica pe ambele fete, placi din aschii aglomerate.

Muchiile panourilor se protejeaza cu sipci din lemn lipite sau imbinate in lamba si uluc cu foi de placaj sau materiale plastice cu profile metalice sau din material plastic. Imbinarea panourilor se face prin lipire cu chit de aracet ( la peretii ficsi ) sau prin simpla alaturare, fixarea facandu-se la partea superioara si inferioara ( la peretii demontabili).

La jonctiunea dintre panouri rigla de fixare poate fi ascunsa sau aparenta, ea poate fi prelucrata astfel incat sa constituie un element decorativ ( fig. 8. ).

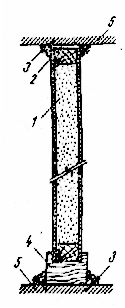

Fixarea panourilor de pereti, de tavan si de planseu se face cu rigle din lemn prinse cu cuie sau suruburi prin intermediul unor pervazuri de lemn in diblurile inglobate in elementele de rezistenta (fig.9 ).

In cazul panourilor demontabile fixarea la partea inferioara se face cu ajutorul unui surub reglabil care permite demontarea simpla si rapida a peretelui

	Fig. 8. Imbinarea panourilor din lemn pentru pereti despartitori: a – cu clei pe foaie neteda; b – cu muchie tesita si sipca; c – cu muchii drepte; d – cu falt; c – cu sipca fixata in scheletul de rezistenta; f – cu sipca profilata		Fig 9. – Fixarea panourilor din lemn de elementele structurale: 1 – panou; 2 – sipca superioara; 3 – suruburi fixate in dibluri; 4 – sipca inferioara; 5 - planseu

1.6. PERETI DESPARTITORI DIN MATERIALE PLASTICE

Peretii despartitori din materiale plastice prezinta numeroase avantaje si anume: au greutatea proprie redusa; asigura o buna izolare fonica; se comporta bine la umiditate; asigura un grad ridicat de prefabricare; elimina procesele umede de pe santier etc.

Ca structura peretii din materiale plastice pot fi omogeni sau stratificati (sandvis), alcatuiti dintr-un miez si doua placi exterioare, asamblate prin incleiere.

Miezul care asigura izolarea fonica si uneori chiar rezistenta mecanica, poate fi realizat din materiale plastice spumate ( polistiren expandat, styropor, styroform etc.) hartie impregnata cu rasini fenolice, celuloza, paie etc.

Placile ce acopera miezul se executa din materiale cu rezistente mecanice mari, pentru a permite preluarea incarcarilor. Ele trebuie sa se comporte bine la umiditate, caldura, agenti chimici pentru a proteja miezul. Pentru placi se folosesc:

materiale plastice armate cu fire si fibre din sticla, placaje din hartie impregnata cu rasini melaminice , placaje stratificate pe baza de lemn aglomerat prin presare cu rasini fenolice, placi din amestec de ciment cu azbest, placaje PVC.

1. PERETI DESPARTITORI DIN STICLA

Se folosesc la locuinte, cladiri social-culturale, birouri, gari, constructii industriale. Prezinta avantajul ca nu necesita finisaje, elimina complet procesele umede, au aspect placut, asigura o buna iluminare, au o montare simpla si rapida.

Sortimentele de sticla folosite sunt:

sticla plana obisnuita nearmata;

sticla plana armata;

sticla ondulata armata;

sticla profilata ( profilit );

dale de sticla presata ( fig. 10 ).

Peretii din sticla se realizeaza sub forma de pereti ficsi sau demontabili, din placi sau dale de sticla montate in cadre din metal, lemn sau material plastic.

			Fig. 10. Dala din sticla presata

1.8. PERETI DESPARTITORI DEMONTABILI

Peretii despartitori demontabili se utilizeaza in cazul in care se tine seama de flexibilitatea partiului, avandu-se in vedere posibilitatile de redistribuire a spatiului; pot fi realizati sub forma de panouri de umplutura care se fixeaza pe stalpi sau sub forma de panouri mari cu schelet propriu de rezistenta            .

Alcatuirea panourilor poate fi diferita: din fasii de ipsos, placi de sticla montate in cadre din lemn, materiale plastice, metal, placi de lemn ameliorat etc.

Fixarea panourilor demontabile in elementele de rezistenta trebuie sa asigure o demontabilitate rapida si fara sa afecteze finisajele.

Fixarea se realizeaza prin asezarea lor pe rigle de lemn sau material plastic si prindere cu suruburi. Rosturile dintre panouri se acopera cu profile metalice sau din material plastic.

7.1.9.     PERETI DESPARTITORI MOBILI

Peretii despartitori mobili pot fi plianti sau glisanti, pe orizontala sau verticala.

Peretii glisanti pot schimba foarte usor spatiul compartimentat prin glisare pe role amplasate pe pardoseala sau la partea superioara, agatate pe plafon.

Pentru constructiile de locuinte sau birouri se folosesc si pereti mobili plianti. Peretii plianti pot fi: cu canaturi care se deplaseaza independent, cu canaturi articulate, in forma de armonica, din rigle articulate etc. ( fig. 11 ). Cea mai mare raspandire o au cei in forma de armonica, fiind folositi la transformarea salilor de spectacole, sportive, a birourilor etc.

Peretii plianti pot fi fixati in elementul de rezistenta (perete) ramanand aparent in pozitia strans, sau pot fi prevazuti cu o cutie marginala in care se pliaza.

Canaturile prevazute cu role se deplaseaza pe un ghidaj special asezat la partea inferioara sau superioara. Panourile de pereti despartitori mobili se executa cu fete din materiale dure (PFL, materiale plastice, azbociment ) sau moi (materiale plastice moi, fibre textile) si cu material de umplutura fonoizolant, fixate intr-un cadru rigid.

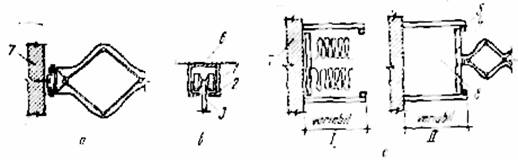

	Fig. 11. – Pereti despartitori: a – perete pliant fixat de perete; b – sistem de glisare; c – perete pliant cu cutie de strangere; 1 – pozitie pliata; 2 – cutie metalica suspendata de planseu; 3 – panou perete; 4 – tablie din scandura; 5 – sipca; 6 – planseu; 7 – perete; 8 – cutie de strangere
