Subiecte pentru verificarea la "DESEN" (Intocmirea planurilor si hartilor topografice)

Sa se reprezinte la Scara 1 sectiunea verticala reprezentata in Fig. 1 (grosimea peretelui 300mm, fereastra 2100 x 1500, usa 900 x 2100, cota pardoselii +7,000) si sa se coteze nivelurile in plan vertical;

Sa se reprezinte la Scara 1:50 sectiunea orizontala reprezentata in Fig. 2 (grosimea peretelui 300mm, fereastra 2100 x 1500) si sa se coteze golurilor din peretele exterior;

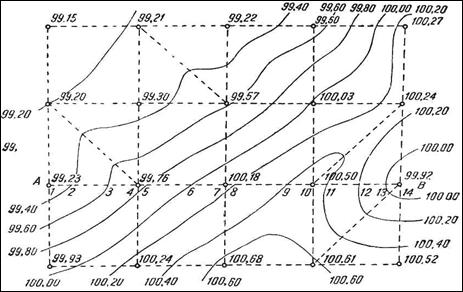

Sa se reprezinte la Scara 1 in plan vertical si in plan orizontal suprafata denivelata in plan vertical reprezentata in Fig.alaturata si sa se coteze atat in plan vertical cat si in plan orizontal. Lungimea fasiei de teren este de 10 m, latimea fasiei de 2 m iar cotele punctelor sunt date in tabelul de mai jos:

Sa se reprezinte la Scara 1:50 sectiunea orizontala reprezentata in Fig.: grosimea peretelui este de 300 mm, usa 900x 2100, cu tocul situat la 300 mm de peretele din dreapta) si sa se coteze golurilor din peretele interior;

Fig a Fig b

Sa se reprezinte la Scara 1 50 stalpii din Fig. a si b cu dimensiunile de 400x500, situati la distanta de 3 m si sa se coteze in cele doua sisteme de cotare.

Fig

Sa se reprezinte la Scara 1 100 in plan vertical si in plan orizontal rampa reprezentata in Fig. alaturata si sa se coteze atat in plan vertical cat si in plan orizontal. Latimea rampei este de 4 m. Sa se calculeze lungimea rampei stiind ca panta ei este de 15% iar cotele terenului sunt de +7,500 si respectiv de 6,900.

Fig     a

Fig b

Fig

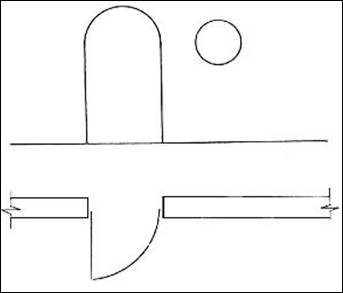

Sa se reprezinte la Scara 1:50 vederile din elevatie si din plan din Fig. alaturata, sa se completeze vederea in plan cu proiectia golurilor suprapuse si sa se coteze golurile din ambele vederi.

Dimensiunile golurilor sunt: fereastra are diametrul Φ de 750 mm si este amplasata la inaltimea de1,30 m si la distanta de 650 mm fata de tocul usii, iar usa este de 900x2100, partea de sus fiind terminata in semicerc.

Fig a

a de la stanga la dreapta: 25x12⁵ la parter; 12⁵x12⁵ la etajul I la inaltimea de 1m fata de nivelul pardoselii; Φ14 la etajul al II^-lea la inaltimea de 2m fata de nivelul pardoselii.

Fig b

b) de la dreapta la stanga: subsol, parter, etaj I, etaj II, cu dimensiunea golurilor de 12⁵x12⁵ la inaltimea de 2m fata de nivelul pardoselii.

Pentru obiectul din imagine, plasat in cubul proiectiilor, sa se reprezinte si sa se dispuna conform standardului (STAS 614-76) principalele 3 proiectii indicand directia proiectantelor si denuminea vederilor.

Pentru obiectul din imagine, plasat in cubul proiectiilor, sa se reprezinte si sa se dispuna conform standardului (STAS 614-76) principalele 3 proiectii indicand directia proiectantelor si denuminea vederilor.

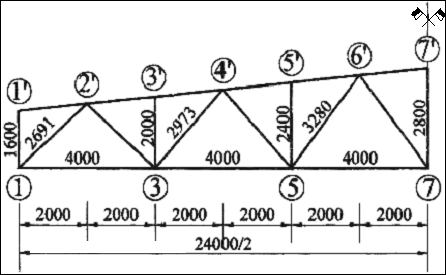

Sa se reprezinte la Scara 1:200 schema de axe a grinzii cu zabrele din imagine si sa se precizeze denumirea barelor.
