Studierea si experimentarea aparatajului de regulare a debitului
Continutul lucrarii
1. Destinatia, executia si codificarea droselelor.
2. Regulatoarele de flux de tipul PG55-2 si MPG55-2.
3. Regulatorul de flux cu supapa de siguranta de tipul PG55-1 si MPG55-1.
4. Regulatorul de flux cu clapeta reversibila de tipul PG55-3 si MPG55-1.
5. Regulatorul de flux cu clapeta reversibila si distribuitor de tipul PG55-62 si PG55-72.
6. Cercetarea regulatorului de flux de tipul PG55-2.
7. Continutul raportului.
Destinatia, executia si codificarea droselelor.
Pentru a regla debitul e lichid, prin urmare si viteza organului de lucru, se folosesc pe larg drosele si regulatoare de flux (reglare prin strangulare). Reglarea vitezei prin strangulare este mai putin eficienta decit reglarea ei volumica, deoarece o parte considerabila a energiei fluxului de ulei se pierde in drosele sau in regulatorul de flux, ceea ce duce la incalzirea uleiului. Insa in acest caz nu e nevoie de pome reglabile si e posibila marirea considerabila a vitezei actionarii.
Prezenta unor pierderi de energie destul de mari limiteaza domeniul de aplicare a metodei de reglare prin strangulare a actionarilor hidraulice de putere comparativa mica (3-5 kWt).
Pentru reglarea debitului de lichid se utilizeaza droselul de tipul PG77-1, regulatorul de flux de tipul PG55-2, regulatorul de flux cu clapeta reversibila de tipul PG55-3, regulatorul de flux cu comanda electrica de tipul EPG55-24, regulatorul de flux cu clapeta reversibila si distribuitor de tipul PG55-62 si PG55-72.
Aceste aparate hidraulice indeplinesc si unele functii suplimentare:
regulator de flux de tipul PG55-1 schimba in mod automat presiunea in linia de presiune, corespunzator schimbarii presiunii de lucru apara sistemul de supraincarcare;
regulatorul de flux de tipul PG55-3 permite trecerea libera a fluxului de lichid in directia opusa;
regulatorul de flux EPG55-24 poate fi reglat la distanta;
regulatorul de flux de tipul PG55-62 asigura functionarea dupa ciclul: admisiunea rapida, avansul de lucru si retragerea rapida a organului de lucru;
regulatorul de flux de tipul PG55-72 asigura lucrul actionarii conform ciclului mentionat anterior, avand si posibilitatea reglarii vitezei cursei curse-i de revenire.
Executie. Droselele si regulatoarele de flux au diferite executii conform diametrului trecerii conventionale, presiunii nominale si tipului de comanda. Diametrele trecerii conventionale ale dosarelor si regulatoarelor de flux intrebuintate in constructia de masini-unelte au dimensiunile 16,20 si 32 mm.
Regulatoarele de flux de tipul G55-14 si G55-2 sunt executate cu racordare prin filet; toate clelalte aparate se racorda prin jonctiune si au dimensiunile de cuplare cu cele acceptate in constructia de masini-unelete din tara noastra sau cu cele internationale.
Regulatoarele de flux cu supapa de siguranta de tipul PG55-1 si MPG55-1 pot avea trei executii dupa presiunea nomonala; de pana la 6,3-10 si 20 Mpa.

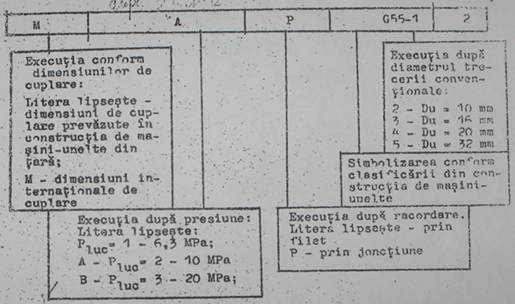

Drosele si regulatoarele de flux au comanda nominala cu exceptia aparatelor EPG55-24 care sunt dirijate, de la distanta cu ajutorul unui motor electric de tipul RD-09 cu reductor. Drept exemplu vom examina codificarea regulatorului de flux cu supapa de siguranta PG55-1 (fig.1.)
Fig.1. Regulatoarele de flux de tipul PG55-2 si MPG55-2-
Regulatoarele de flux PG55-2 si MPG55-2 sint prevazute pentru reglarea vitezei miscarii mecanismelor de executie prin schimbarea lenta a debitului de lichid. Acestea aparate reprezinta o combinare a unui drosel cu un regulator, care mentine o cadere de presiune constanta (0,2-0,25 MPA) pe fanta de drosel. Datorita acustui fapt practic este exclusa dependeta debitului de ulei care trece prin drosel, de sarcina. Piesele determinate di acest aparat sint: supapa de reductie 4 si droselul cu fanta 2, amplasate intr-un corp comun 1 (fig.2. a) Debitul de lichid este reglat de drosel iar marimea constanta intr-o unitate de timp este asigurata de supapa de reductie 4 in interactiune cu arcul
Lucrul acesta este realizat in modul urmator de la cilindru mecanismului de alimentare lichidul nimereste in camera A si prin fanta inelara D se indreapta in camera B apoi prin fanta E din drosel nimereste in camera de evacuare V.
Fig.2. Droselul cu regulator de timp G55-2 simbolizarea.
Regulatorul de flux cu supapa de siguramta de tipul PG55-1 si MPG55-1
Aparatelul G55-1 (fig.2) este destinat reglarii vitezei mecanismului de executie. Actiunea in comun a droselului si a regulastorului asigura o viteza constanta care nu depinde de schimbarea sarcinii. Supapa de siguranta protejeaza comanda destinata regulatorului de presiune. De la pompa care nu se regleaza, lichidul se transporta spre cilindru prin camera A si droselul 1.
Prin intermediul unor orificii de diametru min caamera A se uneste cu camera B si Z, iar camera J cu camera G prin oficiul de amortizare E. De aceea supapa 4 se afla sub actiunea fortelor hidraulice si a fortelor arcului 2.
Avantajul regulatorului de viteza cu supapa de siguranta de tipul G55-1 consta in adoptarea automata la regimul de lucru al presiunii in pompa.
Fig. Droselul si supapa de siguranta de tipul G55-1
4. Regulatorul de flux cu clapeta reversibila de tipul PG55-3 si MPG55-3
Aparatul de acest tip permite reglarea vitezei organului de lucru intr-o directie si asugura trecerea libera a lichidului prin clapeta reversibila, evitand fonta droselului in directia opusa.
Constructia regulatoruli de flux cu clapeta reversibila e analogica cu constructia regulatorului de flux de tipul PG55-2 cu o exceptie si anume: oficiile de admisie si evacuare sunt legate adaugator cu o clapeta reversibila, care permite trecerea libera a uleiului la inversarea miscarii organului de executie.
Uleiul din pompa 1 nimereste sub presiune determinata de reglarea supapei de siguranta 2 in distribuitorul de dirijare 5. la conectarea magnetului din stinga al distribuitorului 3 uleiul nimereste in camera de lucru a cilindrului 4, iar din camera opusa este evacuat prin regulatorul de flux cu clapeta reversibila 5, distribuitorul 3 si supapa de siguranta 6 in rezervorul hidraulic. Viteza deplasarii organului de executie se regleaza cu ajutorul regulatorului de flux cu clapeta reversibila.
Fig.4. schema conectarii regulatorului de flux cu clapeta reversibila de tipul PG55-3 in sistemul hidraulic.
5. Regulatorul de flux cu claprta reversibila si distribuitor de tipurile PG55-62 si PG55-72
Regulatorul de tipul PG55-62 permit efectiarea lucrului actiopnarii conform ciclului: adimensiunea rapida -AR; avans de lucru -A2; reglarea rapida RR.
Comutarea de la adimensiunea
rapida la avansul de lucru se efesctueaza prin intermediul camerei de
lucru. Aparatele de tipul PG55-62 sint intrebuintate in sistemele
hidraulice ale strungurilor, masinilor de gaurit si alezat
si a celor de frezat. De la pompa prin distribuitorul de dirijare 1
uleiul nimereste in camera

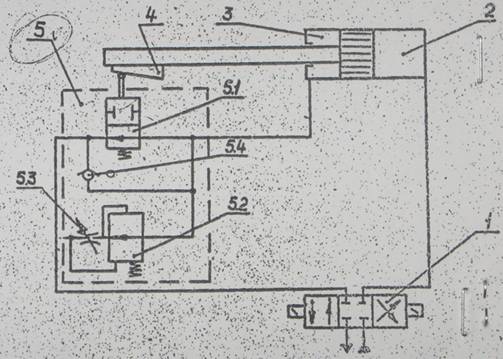

Fig.5. Schema conectarii regulatorului de flux cu clapeta reversibila de tipul PG55-62
La comutarea distribuitorului 1 de
la pompa trece liber in camera 3 prin clapeta reversibila
Unghiul de inclinare al camei se recomanda sa fie mai mare de 30° , iar cursa sertarului distribuitorului 5.1 de la camera sa nu depaseasca 8mm. Regulatorul de flux se deosebeste de aparatul PG55-2 prin prezenta unei clapete reversibile 5.4. supapei si a unui drosel 5.2 care serveste prin reprezentarea vitezei miscarii inverse in timp ce sertarul distribuitorului 5.1 este in jos.

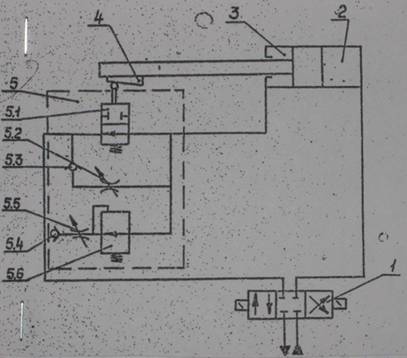

Fig.6 schema conectarii a aparatului de tipul PG55-72 in sistemul hidraulic
6. Cercetarea regulatorului de flux de tipul PG55-2
Caracterisica de baza a regulatorului de flux este dependenta debitului reglat de variatia presiunii admise. Determinarea experimentala a dependentei mentionate se efectueaza pe standul de laborator.
6.1. Alcatuirea schemei instalatiei experimentale
Pentru experimentarea regulatoruliu de flux de tipul PG55-2 este folosita instalatia ca si pentru experimentarea supapei de reductie. Pentru masurarea debituli uleiului prin regulatorul de flux se foloseste un rezevor sau un pahar gradat.
7. Datele experimentale
| |||
Q |
Date:- conductivitatea pompei 18 l/min
Diametrul
vasului de masura
Inaltimea stratului de lichid timp de un minut h=40 mm
Fig.7. Dependenta Q=f()
