Centrala termica pentru un cos de fum cu un singur canal

CENTRALA TERMICA

PENTRU UN COS DE FUM

CU UN SINGUR CANAL

Plan cota

Plan goluri in pereti.

2.1.1. Plan cota

Alcatuirea functionala a centralei termice determina direct alcatuirea cotei 0.00 sau Planul de cota

Principalele repere sunt:

R.Z. rezervorul de zi amplasat pe o platforma special amenajata. Platforma este prevazuta cu pante de scurgere catre Cuva 1, 80x80 cm si cu postamenti care sa asigure rezemarile rezervorului de combustibil lichid. Spatiul destinat acestei functiuni este marginit de un perete antifoc de 25 cm grosime. Alimentarea se face prin golul 12, 15 15 cm, situat sub grinda cadrului. In aceasta incapere este necesara o cuva, vezi Cap. 9, respectiv Cuva 1, care are rolul de a prelua eventualele pierderi de combustibil. La nivelul pardoselei este prevazut golul 9 de etansare cu dimensiuni 30 25 cm in peretele antifoc pentru trecerea conductelor de combustibil lichid in incinta Centralei prin care se face racordul cu canalul termic de 12 30 cm. Canalul termic este acoperit cu tabla zincata.

R.D.D. rezervor de descarcare deschis.

V.E.I. vas de expansiune inchis.

P.A. pompa de adaos.

Cp. compresor.

C.P.I. pompa circulatie incalzire.

P.C.A. pompa de circulatie preparare apa calda de consum.

P.C. Platforma cazane. Platforma este pardosita cu un strat de caramida refractara si este marginita de un rebord de beton armat.

P.B. Platforma boilere.

S.D. Platforma pentru statia de dedurizare.

C.F. Cosul de fum si canalul de fum. Caracteristicile cosului de fum si ale canalului de fum suprateran sunt expuse in capitolele 10 - 13. In imediata apropiere se amplaseaza platforma cazanelor pardosita cu caramida refractara.

Pardoseala este realizata din beton rolat si are un sistem de pante care conduc eventualele ape si scurgeri de combustibil catre sifoanele de pardoseala.

2.1.2. Plan goluri in pereti.

Conexiunile cu mediul exterior se realizeaza printr-un sistem de goluri situat la diferite cote in raport cu pardoseala.

Golul 1, 85x25 cm, pentru trecerea tuturor conductelor spre Hala de fabricatie, pe care o deserveste Centrala Termica. Acest Gol 1 este corelat cu intrarea in hala de fabricatie.

Golurile 2 si 3, 50x30 cm, Golul 4, 40x20 cm, Golul 5, 40x20 cm indeplinind aceleasi functiuni, se afla dispuse sub elementele de rezistenta ale planseului halei, si corelate cu intrarile in celelalte incinte.

Golul 6, 10x10 cm, de evacuare la h=50 cm.

Golul 7 si 8, 10x10 cm, pentru instalatii electrice la h_p=80 cm si h_p=3.00 m.

Golul 9, 30x25 cm, etansat antifoc va trebui corelat cu pozitia in plan a cuvei 1, 80x80 cm.

Golul 10, 10x10 cm, de evacuare la h_p=50 cm.

Golul 11, 30x25 cm este coordonat cu pozitia Cuvei 2, 80x80 cm. Golul este de trecere conducte de combustibil si de aceea este coordonat cu intrarea in canalul termic al depozitului de combustibil ingropat, situat la exterior. Acest gol trebuie sa fie etansat antifoc.

Golul 12, 15x15 cm, pentru opritor de flacari situat sub grinda cadrului structural.

Golul 13, 20x20 cm, iesire canalizare coordonat cu pozitia sifoanelor de pardoseala si caminul exterior.

Golul 14, 20x20 cm, situat la h_p = -1.60 m coordonat cu tubul interior 300 mm care deserveste statia de dedurizare a apei.

Acest sistem de repere si de goluri situate la diverse pozitii si cote, avand diverse dimensiuni si indeplinind functiuni diferite, asigurand conexiunile functionale cu mediul exterior, sunt atasate structurii de rezistenta sau, dupa caz, unor elemente nestructurale, conform necesitatilor tehnico-economice ale obiectivului din punct de vedere functional, stabilite de specialitatea Instalatii.

Toate informatiile necesare stabilirii structurii de rezistenta, in conditii de exigente si performante impuse de codurile si normativele de specialitate, precum si de legislatia tehnica actuala in ansamblul ei, vezi Cursul Introducere in tehnica si teoria constructiilor, trebuie sa fie sistematizate in TEMA DE PROIECTARE alcatuita de specialitatea Instalatii in coordonare cu specialitatea Arhitectura si Urbanism. Structura de rezistenta este in continuare alcatuita tinand seama de necesitatile de functionalitate impuse de instalatiile si echipamentele fluxului tehnic cerut.

In mod reciproc, in alcatuirea fluxurilor tehnologice interioare trebuie sa se tina seama de necesitatile impuse de alcatuirea structurala adoptata. In cazul expus s-a folosit o structura de rezistenta in cadre din beton armat situate la interax de 6.00 m pe ambele directii, transversal si longitudinal. Aceasta dispunere modulata a stalpilor, vezi cap. 14 Coordonare dimensionala si modulara in cursul Constructii si mediu, permite alcatuirea structurii de rezistenta a planseului din elemente prefabricate tipizate de acoperis.

Dispunerea sistemului de goluri trebuie sa tina seama de posibilitatile de modulare si de plastica arhitecturala a fatadei. Astfel, trebuie respectate dimensiunile golurilor de ferestre si usi, inaltimile de parapeti, dimensiunile buiandrugilor si grinzilor interioare si exterioare de fatada.

Sistemul de goluri afecteaza local si reteaua subterana a fundatiilor prin strapungerile necesare conductelor cu diferite functiuni sau racordurilor necesare cu reteaua exterioara a canalelor. De asemenea, sistemul infrastructurii este afectat de pozitia prevazuta a cuvelor interioare 1 si 2, cu rol de colectare lichide. In mod deosebit, insa foarte important, este ansamblul cos de fum si canal de fum suprateran, care are o infrastructura independenta si care trebuie amplasat astfel incat gabaritul acesteia sa fie corelat cu gabaritul infrastructurii structurii de rezistenta a centralei termice propriu-zise. Aceste gabarite trebuie strans corelate cu gabaritele tehnologice ale instalatiilor.

Utilizatorul imediat al unei Centrale termice este sistemul complex al instalatiilor interioare corelat cu racordurile si conexiunile exterioare. De aceea, datele de tema si ulterior tema de proiectare insasi trebuie sa contina toate caracteristicile tehnice ale instalatiilor si echipamentelor, care astfel sa conduca la conceperea, conformarea, si proiectarea unei structuri de rezistenta corespunzatoare tipului de cladire, clasei si categoriei de calitate impuse, precum si zonei seismice, zonei climatice a amplasamentului ales etc.

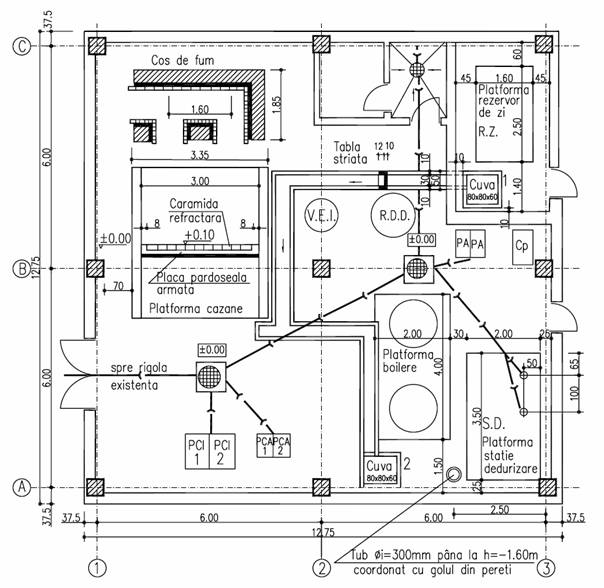

PLAN COTA ±0.00

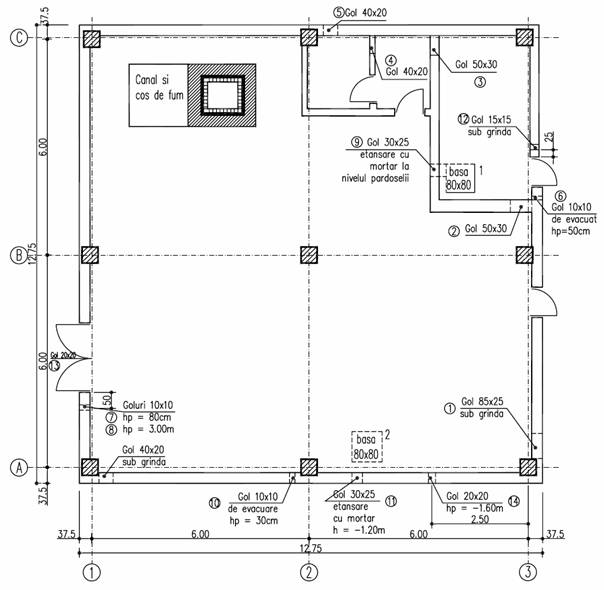

PLAN GOLURI IN PERETI
