Caiet de sarcini - incalzire prin pardoseala UPONOR - PEX-a

Caiet de sarcini - incalzire prin pardoseala UPONOR - PEX-a

1.Informatii generale

Incalzirea prin pardoseala este o parte integrala a cladirii fiind o instalatie permanenta. De aceea este foarte important ca aceasta sa fie proiectata inca de la inceput odata cu arhitectura si rezistenta cladirii. Executia acesteia trebuie programata si corelata cu celalalte lucrari.

In cazul sistemului umed ales in acest caz, teava este asezata direct in sapa. Avantajele acestei solutii sunt: costuri mai reduse, temperatura turului poate fi mai scazut, executie usoara, libertate mare la pozitionarea tevilor.

Datorita faptului ca teava incalzeste suprafata de schimb indirect prin intermediul sapei de cantitate relativ mare, sistemul are inertie termica ridicata cea ce necesita un reglaj mai atent.

In apropierea peretilor exteriori, suprafete vitrate este recomandat executarea unei fasii perimetrale, cu latimea maxima de 1m, cu distanta de dispunere mai mica intre tevi.

2.Elemente componente, accesorii

2.1 Teava

Teava folosita pentru incalzirea prin pardoseala este teava Uponor - 17x2 mm, realizata din polietilena reticulata (tip a) cu metoda Engel, cu proprietati fizice superioare.

Temperatura de utilizare : 20 °C la 95 °C

Caldura specifica: 2,3 kJ/kg °C

Conductivitate termica: 0,35 W/m x K

Rugozitate: 0,0005 mm

Raza minima de curbura : 8 x da

Raza minima de curbura al tevii daca este incalzit: 5 x da

da = diametrul exterior

Aceasta teava pePEX pe exterior este acoperita cu un strat de eval(EVOH), bariera impotriva difuziei de oxigen peste care mai este aplicat un strat din polietilena ca si protectie mecanica al barierei.

In cazul tevii Uponor pePEXa 17x2 raza minima este de 90 mm.

Lungimea colacului poate varia intre 240 si 640 m.

Pana la incorporarea in structura sapei tevile trebuie protejate de expunerea indelungata la razele solare (UV ultraviolete).

Datorita proprietatiilor fizice superioare date de reticulare, teava Uponor PEX-a in caz de indoire excesiva poate fi refacuta si adusa la forma initiala prin incalzirea cu aer cald (nu folositi flacara deschisa) la temperatura de 136 - 140 °C. In aecest caz comonenetele aferente: izolatii, folii de PE, etc. trebuiesc protejate impotriva caldurii cedate de agregatul de aer cald. Temperatura optima de revenire se va atinge cand teava sub stratul de protectie devine transparenta. Dupa racire completa teava isi recapata proprietatiile initiale.

2.2 Distribuitor-colector

La pozitionarea grupului de distribuitor/colector trebuie gasit, pe cat se poate, centrul de greutate al suprafetelor(circuitelor) ce vor fi executate cu incalzire radianta astfel incat distanta de la distribuitor la circuitul efectiv de incalzire sa fie cat mai mic.

Distribuitorul-colectorul modular este fabricat din material compozit cu 3 , 4 si 6 iesiri si este echipat complet cu toate accesoriile necesare echilibrarii circuitelor si inchiderii separate pe fiecare circuit in cazul folosirii actuatoarelor (servomotoare termice) livrat de fabricant.

Pe elementul colector sunt montati in functie de model :

robineti de reglaj pentru echlibrarea hidraulica a circuitelor si/sau debitmetre pentru controlul vizual al debitelor pe fiecare circuit in parte.

Elementul distribuitor este prevazut cu robineti de separare pe fiecare circuit in parte pregatit pentru montarea actuatoarelor electrice.

Pachetul cuprinde:

distribuitorul si colectorul cu racorduri pentru 3/4' Eurocon

compatibile cu racordurile de cuplare Uponor.

Distanta intre racorduri este de 50 mm c/c.

Distribuitorul se poate asambla dupa necesarul de circuite.

Actuatoarele se monteaza pe colector. Pentru reglajele locale se folosesc robinetii de reglaj pentru fiecare circuit.

Temperatura maxima: 60°C;

Presiunea maxima: 6 bar

Dupa compunerea numarului de circuit dorit (ex. 7 circuite din set de 3 + set de 4) distribuitoarele se asambleaza prin infiletare direct prin rotire cu 360° cu ajutorul garniturilor aplicate din fabrica.

Pentru fiecare modul compus se va folosi un set de distribuitor care contine toate accesoriile necesare aerisirii, golirii, controlul temperaturii si pregatirii pentru racordarea la sistemul de distributie.

Setul pentru distribuitoarele Uponor din material compozit cuprinde:

suporti, racord cu olandez cu garnitura la intrare,

termometre tur/ retur,

piesa de capat pentru distribuitor cu aerisitor, racord de umplere-golire

by-pass - cu debit fix.

Tevile se racordeaza la distribuitoare-colectoare prin intermediul kiturilor de cuplare (racord de cuplare) tip Euroconus 20x3/4", in conformitate cu DIN EN ISO 228-1.

Inainte de montajul pe distribuitor se va verifica integritatea garniturii de cauciuc pe zonele de etansare. Nu trebuie folosite racorduri cu garnituri lipsa sau deteriorate.

2.2 Actuatoare - reglaj cantitativ

Pentru a avea posibilitatea de a inchide automat unul sau mai multe circuite pe baza termostatelor amplasate in fiecare zona cu conditii de functionare diferite , se va folosi actuator 24 V sau 230 V pentru distribuitoare din plastic, cu indicator inchis/deschis,clasa de protectie IP 54.

Poate functiona la o temperatura ambientala de pana la 60°C,

Racord: M 30x1.5 mm FE, inaltime: 54 mm

Actuatorul va fi folosit impreuna cu un sistem de comanda adecvat recomandat de fabricant.

Distribuitoarele se monteaza in cutii speciale cu posibilitate de inchidere pentru a preveni accesul neautorizat.

3.Executia solutiei umede

Pasii de executie:

Se pregateste frontul de lucru, care trebuie sa fie curat si liber de obstacole ce nu apartin celorlalte instalatii.

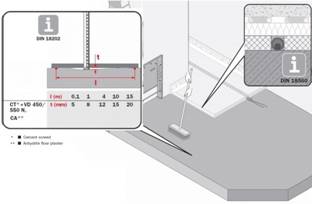

Planseul trebuie sa nu prezinte denivelari sau diferente de nivel mai mari decat cele prezentate in recomandarile fabricantului de sistem. In cazul depasirii valorilor, suprafetele trebuie corectate (de exemplu prin turnarea sapelor de egalizare). Valorile maxime sunt intre 5 - 20 mm in functie de lungimea zonei de denivelare (ex. pe o lungime de 4 m adancimea maxima admisa a denivelarii este de 12 mm).

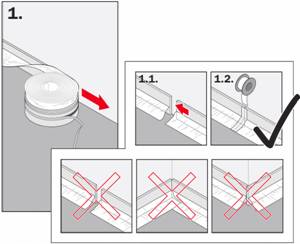

se fixeaza banda perimetrala de baza peretilor iar folia de polietilena ulterior se va fixa pe izolatie prin lipire. Pentru o taiere mai simpla a surplusului de banda care va veni peste nivelul sapei banda are crestaturi aplicate din fabrica si se va monta in asa fel ca aceste taieturi longitudinale sa fie pe partea superioara !

Trebuie acordata o atentie sporita zonelor unde sapa ar putea patrunde/curge intre izolatia montata pe pardoseala si banda perimetrala pentru a evita formarea de punti termice si a crea probleme de dilatare a sapei. Banda perimetrala trebuie sa fie aplicata si pe elementele de constructii tip stalpi de sustinere sau ornamentale pentru a prelua dilatarea in toate directiile

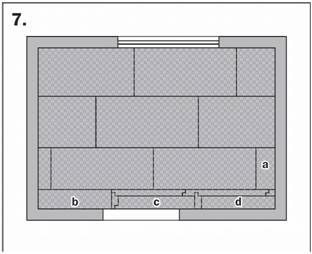

se dispune stratul de izolatie conform solutiei alese (izolatie cu placa cu nuturi sau placi de polistiren) la nevoie se taie cu cutitul si se potrivesc. In cazul in care pe planseul peste care se va aplica izolatia purtatoare de teava de incalzire exista alte instalatii (cabluri electrice, etc) se va amplasa un strat de izolatie suplimentar care va ingloba aceste instalatii, peste care va veni izolatia finala. Grosimea izolatiei in acest caz trebuie aleasa astfel ca instalatiile respective sa ramana sub nivelul izolatiei si sa nu creeze denivelari.

Exemplu de montaj cu placa cu nuturi TECTO ND 11 sau ND 30 - UPONOR

Placa TECTO sunt placi din polistiren expandat acoperite cu folie de PE care contin nuturi pentru prinderea directa a tevii. Datorita foliei aplicate de PE si a tipului de asamblare nu este necesara acoperirea cu folie de PE peste izolatie.

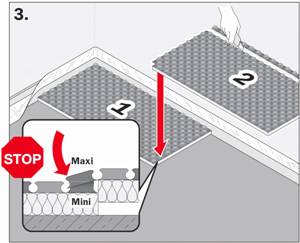

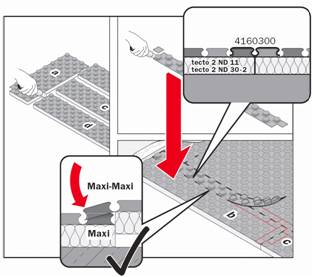

Placile se asableaza cu ajutorul zonelor de PE de 50 mm la placile intregi, sau se pozitioneaza cap la cap si se folosesc benzile de asamblare tip Twinline pentru etansare.

In unele cazuri in structura incalzirii prin pardoseala trebuie prevazute rosturi de dilatatie. Rosturile sunt elemente prefabricate pentru acest scop avand o talpa de fixare in care se va introduce banda de dilatare. Pentru a crea o zona libera de suport intre nuturi se va folosi o folie de polietilena speciala care permite lipirea talpii. Sub banda de dispunere a suportului se va folosi fasii de izolatie.

Rosturile de dilatare trebuie executate atunci cand suprafata depaseste 40m² (suprafata patrata) sau este mai lunga de 8m pe o latura.

Pentru usurinta mentinerii pozitiei benzilor in zona usilor se recomanda de asemenea folosirea pieselor speciale de dilatare dotate cu talpa de fixare.

La trecerea tevilor prin rosturile de dilatare se va folosi obligatoriu tub de protectie pe o lungime 300 - 500 mm pentru a evita deteriorarea tevii datorita miscarilor sapei. Se va minimaliza trecerile prin benzile de dilatare , circuitele vor fi alese astfel ca benzile de dilatare sa se situeze intre circuite

In cazul suprafetelor finite care for fi fixate pe sapa (gresie, parchet lipit,etc) trebuie executate rosturi de dilatare peste benzile montate in sapa pentru a evita riscurile de deteriorarii. Niciodata nu se va fixa elemente de constructie peste benzile de dilatare !

dupa ce a fost creata zona de suport si de dilatare se poate incepe pozarea tevilor

se racordeaza capatul turului la distribuitor si se monteaza si curba conductoare daca este cazul.

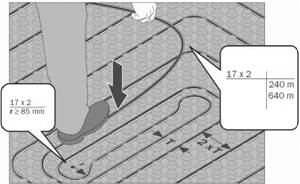

se dispune teava conform proiectului de executie, utilizand sistemul de prindere potrivit (daca s-a ales placa cu nuturi teava se preseaza intre nuturi.

Pentru derularea colacilor de teava se utilizeaza dispozitivul de desfasurare a tevilor ( foarte util pentru colacii 640 m) sau se scoate din cutia de ambalaj si se aseaza peste aceasta rotind impreuna cu acesta astfel colacul de teava nu se deterioreaza.

Se racordeaza si capatul returului la distribuitor.

Deoarece la distrubitoare, tevile se dispun mai des aici pot aparea temperaturi mai ridicate al suprafetei cea ce nu este recomandat, din aceasta cauza in aceasta zona este recomandat daca deasupra tevilor se aseaza o izolatie de 5-10mm.

4. Proba de presiune

Presiunea de verificare este maximum 1,5x Presiunea nominala. Pentru sistemele de incalzire presiunea nominala Pn=6 bar deci proba de presiune se va face la 9 bar.

Datorita faptului ca tevile sunt realizate din material plastic acestea se dilata datorita actiunii presiunii, de aceea presiunea de verificare trebuie mentinuta constanta la aceeasi valoare.

1. Sistemul se umple cu apa si se aeriseste. Instalatia trebuie protejata de inghet, daca acest pericol este iminent se utilizeaza solutii impotriva inghetului(glycol) sau se tempereaza cladirea.

2. Cresteti presiunea la 1,5x Presiunea nominala!

Aceasta valoare trebuie mentinuta timp de 120 de minute, timp in care se verifica etanseitate sistemului

3. Dupa 120 de minute reduceti presiunea la 0,5x Presiunea nominala, apoi inchideti rapid robinetul de golire!

In cazul in care instalatia este etansa, presiunea v-a creste in cateva minute, datorita contractiei tevii, apoi se stabilizeaza. Aceasta valoare a presiunii trebuie sa fie mentinuta de instalatie timp de 24 de ore. Daca presiunea nu scade in acest interval de timp, atunci sistemul este etans. La acest nivel al presiunii si cea mai mica scurgere se poate sesiza imediat pe manometru.

Proba de presiune se consemneaza in procese verbale standardizate emise de fabricant.

5. Turnarea sapei / aditivi

Daca timpul intre dispunerea tevilor si momentul turnarii sapei este mare tevile trebuie protejate impotriva raditiilor solare si al deteriorarii mecanice.

Sapa trebuie preparata in conformitate cu instructiunile locale in vigoare . Pentru aceasta este recomandata folosirea unui sort de nisip 0-8mm si ciment 220-250kg/m3(1:4 - 1:5) 1m3 ~2000kg - 250kg ciment. Punerea in opera se poate face manual sau mecanic. Grosimea acesteia in cazul cladirilor de locuit, masurata de la partea superioara a tevii variaza intre 40- 80mm.

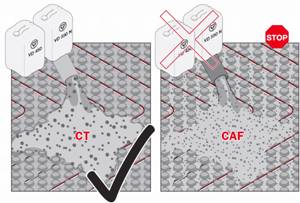

Se recomanda totodata folosirea aditivilor de sapa, care fluidizeaza si imbunatatesc proprietatile mecanice ale sapei, realizand o aderenta mai buna, crescand cedarea de caldura de la teava la sapa. Poate fi folosit aditiv : VD 450 cu uscare normala la aprox. 21 de zile sau VD 550 cu uscare rapida de aprox. 8 zile. Atentie: se va folosi aditivi numai la sapele de ciment nu si la sapele speciale (ex. tip anhidrit, etc). In cazul folosirii sapelor speciale se va consulta cartea tehnica a fabricantului

Pe parcursul turnarii sapei instalatia trebuie sa fie sub presiune la aprox. 3 bar pana cand sapa devine portanta.

Pe toata durata executiei trebuie avut o mare atentie la protejarea mecanica a tevilor.

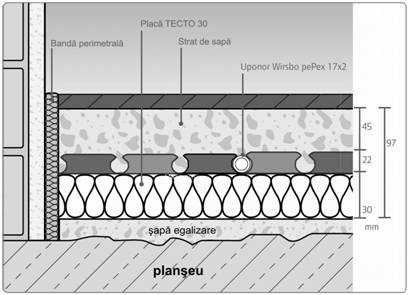

Un exemplu de sectiune la un montaj cu placa UPONOR - TECTO ND 30 cu o acoperire peste teava de 45 mm , sapa de ciment este prezentat pe figura alaturata

6. Prima pornire a instalatiei de incalzire prin pardoseala.

Inainte de punerea finisajelor (gresie, parchet, mocheta, etc.) instalatia trebuie odata pornita. In cazul sapei de ciment acesta poate fi pornit prima data dupa 8 sau 21 zile in functie de aditivii folositi (VD 450 sau VD 550). Incalzirea sapei se va face treptat pentru a evita uscare brusca a sapei. Dupa perioda de uscare naturala tempartura de plecare va fi 25 °C si 3 zile treptat se poate atinge temperatura maxima de utilizare.

Automatizarile pe parcursul primei incalziri trebuie trecute pe comanda manuala.

7. Manevrarea, transportul si depozitarea tevilor PEXa si accesoriilor Uponor.

Tevile PE-Xa sunt livrate pe santier sub forma de colaci, ambalate in cutii de carton. Conductele trebuiesc protejate impotriva deteriorarii de catre obiecte ascutite sau taioase in timpul descarcarii si manevrarii.

De asemenea, conductele nu trebuie presate sau intinse excesiv.

Materialele plastice nu trebuiesc niciodata supuse substantelor agresive cum ar fi carburanti, solventi, conservanti pentru lemn sau alte substante similare. Daca temperaturile exterioare sunt extrem de joase, recomandam depozitarea conductelor intr-o hala sau alt loc protejat. Cu cat temperatura este mai scazuta, cu atat conducta devine mai rigida si acest lucru poate cauza probleme cand conducta este desfacutasi instalata.

Pana la incorporarea in structura sapei tevile trebuie protejate de expunerea indelungata la razele solare (UV ultraviolete).

Accesoriile precum distribuitor/colector sunt livrate in cutii de carton si trebuiesc protejate impotriva actiunilor mecanice excesive pana la momentul punerii in functiune. Se va acorda o atentie sporita garnitirilor de cauciuc montate pe seturile de distribuitor, inainte de montare trebuie verificata integritatea garniturilor.

Kiturile de montaj se livreaza in pungi de plastic si pana la racordare trebuie protejate impotriva deteriorarii mecanice mai ales in zonele de etansare si impotriva patrunderii corpurilor straine (ex. bucati de material de constructii,etc.) Se va verifica de asemenea integritatea garniturii de cauciuc pe zonele de etansare. Nu trebuie folosite racorduri cu garnituri lipsa sau deteriorate.

Cutiile de distribuitor metalice vor depozitate in incaperi relativ uscate fara degajari de materiale agresive (solventi, etc) pentru evita orice fenomen de coroziune.
