Crerarea unei coducte pentru o istalatie de exaustare

Crerarea unei coducte pentru o istalatie de exaustare

In aceasta lucrare se va modela un obiect de tip 3D Pipe reprezentand o ramura a unei istalatii de exhaustare cu diametrul de 160 mm.

Vedere izometrica Vedere de sus Vedere din fata Vedere laterala

Analiza ansamblului de proiectat

Conducta de exhaustare poate fi modelata ca un element tip 3D pipe. Calea (Path) este un contur in spatiu format din segmente de dreapta si arce de racordare. Profilul transversal este de forma circulara de diametru 160 mm.

Procedurile de proiectare

Conducta se modeleaza in urmatoarea ordine.

Se genereaza un reper nou numit conducta.

Se creaza profilul 3D PipePath

Se creaza profilul sectiunii transversale (Cerc)

Se genereaza elementl 3D SweepPathOnly

Se transforma in solid cu pereti subtiri (Element Shell) cu grosimea 1 mm.

Se genereaza elemenul de revolutie

Se deschide o sesiune de lucru in Assembly Environment Selectati File -> New.. si apasati ENTER.

Crearea conductei cu diametrul 160 mm

Pentru determinarea punctelor folosite la determinarea traseului se vor calcula pentru fiecare element de traseu lungimea liniarea a conductei si a razele de racordare.

Segment	Lungime conducta plus raza racord	Amplasare	Directa
		Orizontal	Pe directia X
		Vertical	Pe directia Z cu 90 grade
		Orizontal	Pe directia Y
		Orizontala	Sub un unghi de 75 grade

1. Creati un nou reper numit Conducta

Pentru crearea unui nou part numit Conducta:

-Din meniul Part, selectati Part -> New Part si raspundeti la prompter:

Command: amdt_new_part

Select an object or enter new part name <PART1>: introduceti Conducta

Computing

New part created.

2. Desenati schita traseului conductei

Desenat segmente de dreapta cu lungimile din tabel

Line / 0,0 / @575,0 / @2100,0 / @1930,0 / @730,0 / /

3. Creati calea 3D Pipe

Din meniul Part, selectati Sketch Solving -> 3D Pipe Path si raspundet la mesajele din linia de comanda:

Command: amdt_3d_pipe

Select polyline path source: Selectati primul segment (lungime 575)

Select polyline path source: Selectati al doilea segment (Lungime 2100)

Select polyline path source: Selectati al treilea segment (Lungime 1930)

1Select polyline path source: Selectati al patrulea segment (Lungime 730)

1 found, 4 total

Select polyline path source: Enter pentru terminare selectare

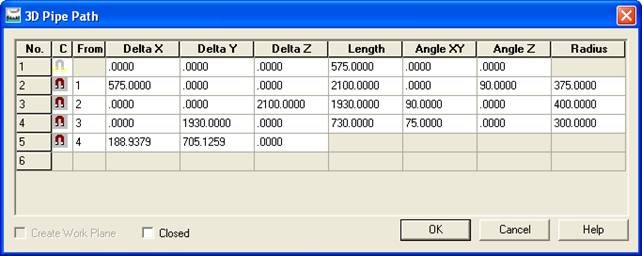

In caseta de dialog introduceti elementele traseului:

Apasati OK si raspundeti pa mesajele din linia de comanda:

Specify start point: Specificti 0,0

Computing

Plane=Parametric

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>:Specificati Flip

Plane=Parametric

Select edge to align X axis or [Flip/Rotate/Origin] <Accept>: Enter

Tronsonul 1 - 2, 2 - 3 Tronsonul 3 - 4 Tronsonul 4 - 5 Brawser

4. Creati profilul circular al sectiunii transversale prin conducta

4.1 Desenati un cerc cu centrul in 0,0 si diametru 160

Circle / 0,0 / D / 160 /

4.2 Salvati schita pentru creare profile

Part -> Sketch Solving -> Single profile

5. Creati elementul PipePath

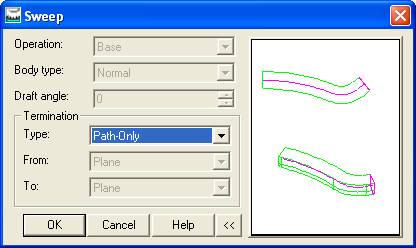

Din meniul Part, selectati Sketched Features -> Sweep.

In caseta de dialog nu modificat nimic si selectati OK

5. Creati conducta cu perete subtire de 2 mm

Din meniul Part, selectati Placed Features -> Shell.

In caseta de dialog Specificati:

Default Thickness Inside: Specificati 2

Selectati Excluded faces ADD pentru a elimina fetele frontale ale conductei. Selectati numai conturul capetelor.

Select faces to exclude: Selectati capatul inferior

Enter an option [Next/Accept] <Accept>:Specioficati n

Enter an option [Next/Accept] <Accept>: Enter

Select faces to exclude: Selectati celalalt capat

Enter an option [Next/Accept] <Accept>: Specificati n

Enter an option [Next/Accept] <Accept>: Enter

Select faces to exclude: Enter pentru revenire la cseta de dialog.

Selectati OK pentr terminare

Capatul inferior Capatul superior

Hota de exhaustare

Creati un nou reper numit Hota

Proiectie Izometrica Vedere de sus Vedere din fata

Creati un nou reper numit Hota. Dezactivati vizibilitatea conductei.

Creati un plan de lucru vertical in planul YZ al sistemului WCS.

Creati un punct de lucru in 0,0.

In planul de lucru desenati un cerc cu diametrul 160

Creati Profilul pe primul plan

Creati un plan de lucru Paralel cu primul plan cu offset= 200.

Creati un punct de lucru in 0,0.

In planul de lucru desenati conturul din figura. Raza de 80, distanta dintre centre de 200., plasat simetric fata de origine.

Creati Profilul parametrizat si cotati .

Creati un plan de lucru paralel cu al doilea, offset=200.

Creati un punct de lucru in origine

Desenati conturul ca in figura.

Creati Profilul parametrizat si cotati. Distanta dintre centre=200, grosimea 160, centratp fata de origine.

Creati elemntul Loft bazat pe cele trei sectiuni.

Creati elementl Shell pentru a obtine reperul cu pereti subtiri de 2 mm, cu eleiminarea fatelor frontale.

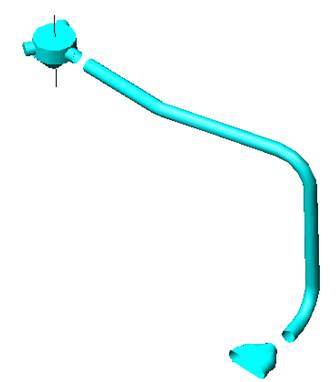

Creati un colector de conducta si asamblati conducta la acesta
