Instalatia interioara de canalizare a apelor meteorice

Tipul

rece-

ptoru-

lui

Felul

racordarii

recepto-

rului

la tubul de

scurgere

Modul de

colec

-tare

a

apelor

D_n

mm

Racordarea la conducta

Orizontala

Verticala

Inaltimea stratului de apa (cm)

stratului de apa (cm)

Debitul specific (1/s)

tip I

STAS

pentru

terase

necir-

culabile

dreapta

in

puncte

de

cota

minima

Pe baza debitului specific al receptorului q_r se poate duce suprafata colectoare s, aferenta receptorului respectiv, astfel:

(1)

in care:

q_r -debitul specific (capacitatea de scurgere) al receptorului de terasa in l/s (tabel 1);

I -intensitatea de calcul a ploii in 1/s, ha;

-coeficientul de colectare a apei meteorice de pe suprafata respectiva avand valoarea

Numarul receptoarelor n este dat de relatia:

(2)

cu precizarea ca din conditii de siguranta in exploatare se prevad minimum 2 receptoare de ape meteorice pe acoperisul unei cladiri, in care S_c este suprafata totala colectoare de ape meteorice (proiectia pe un plan orizontal a suprafetei terasei necirculabile).

2. Debite de calcul pentru dimensionarea conductelor de canalizare a apelor meteorice

Prin debit de calcul al apei meteorice din instalatiile interioare de canalizare se intelege debitul de apa colectat de pe suprafata terasei cladirii.

Debitul de calcul al apei meteorice q_c se calculeaza cu relatia:

[1 /s]    (3)

Intensitatea ploii de calcul in functie de frecventa normala a ploii si de durata ei de calcul se ia conform diagramei din figura 2.

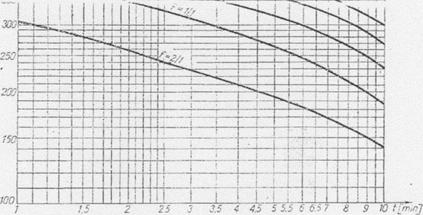

Figura2. Nomograma pentru determinarea intensitatii ploii de calcul.

Frecventa ploii de calcul este normata in STAS 1846-83, in functie de importanta obiectivelor respective si consecintele ce le-ar putea avea pentru cladiri, eventualele nepreluari de catre reteaua de canalizare a apelor provenite din precipitatii. In tabelul 2 este indicat modul de stabilire a frecventei de calcul a ploii pentru cladirile social culturale.

Tabelul 2 Frecventa de calcul a ploii (STAS 1846-83)

Durata de calcul a ploii, t, se stabileste prin apreciere si se verifica prin calcul dupa alegerea diametrelor conductelor cu relatia:

[min]     (4)

in care:

t_cs -timpul de adunare a apei de ploaie de pe suprafata receptoare si timpul de curgere prin coloanele instalatiei de canalizare pluviala, in minute.

l    -distanta cea mai mare pe care o parcurge apa de ploaie in conductele orizontale, pana la sectiunea de control, in m.

v - viteza de curgere a apei in conductele orizontale de canalizare corespunzatoare debitului maxim la curgere cu nivel liber, in m/min.

Viteza de curgere a apei se ia aproximativ 40-60 m/min functie de materialul conductei.

La instalatiile interioare care colecteza apele meteorice de pe o suprafata de pana la 3 ha, valoarea t nu trebuie sa depaseasca 5min.

Cunoscand durata critica de calcul a ploii si frecventa de calcul a ploii se poate stabili intensitatea ploii de calcul fie utilizand nomograma din figura 2, fie din tabelul 16.

Tabelul 3 Intensitatea ploii de calcul, in l/ha, s pentru diferite durate si frecvente (STAS

Pentru valorile f = 1/2 si t = 5 min, rezulta i=320 1/s, ha

Calculul hidraulic al conductelor de canalizare a apelor meteorice.

Dimensionarea coloanelor de canalizare a apelor meteorice.

Diametrul coloanei de canalizare a apei meteorice la care se racordeaza un singur receptor, se alege in functie de inaltimea coloanei astfel incat debitul de calcul q_c sa nu depaseasca debitul din tabelul 4.

Tabelul 4 Debitele maxime evacuate prin coloana de canalizare a apelor meteorice, la care se racordeaza cate un singur receptor (STAS 1795-86)

Dimensionarea conductelor orizontale colectoare de ape meteorice.

Pentru dimensionarea conductelor orizontale colectoare de canalizare a apelor meteorice se adopta modelul curgerii cu nivel si se verifica in unele cazuri, functionarea retelei la regimul de curgere sub presiune. Diametrul preliminar al conductei orizontale colectoare de canalizare a apelor meteorice se alege din conditia constructiva cel putin egal cu diametrul cel mai mare al coloanei racordate la conducta orizontala respectiva.

Pantele normale si minime ale conductelor orizontale de canalizare a apelor meteorice sunt date in tabelul prezentat la calculul instalatiei de canalizare a apelor uzate menajere.

Vitezele de curgere ale apei trebuie sa se incadreze intre viteza minima de autocuratire a conductei (de 0,5 m/s pentru canale deschise si rigole si 0,7 m/s pentru conducte inchise) si viteza maxima (4,0 m/s pentru conducte din fonta de scurgere).

Metodologia de dimensionare a conductelor orizontale colectoare de canalizare a apelor meteorice cuprinde:

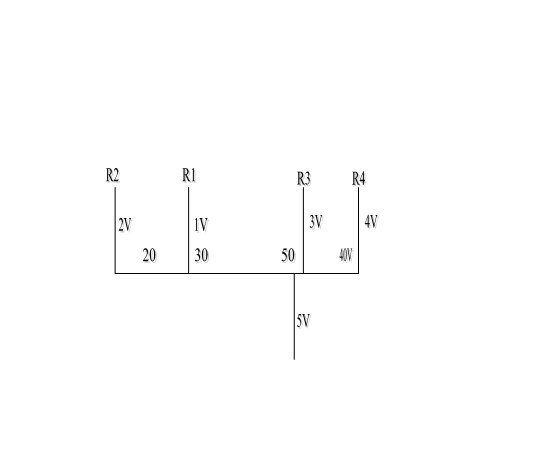

intocmirea schemei de calcul a instalatiei redata in fig. 2;

determinarea debitelor de calcul ale tronsoanelor de conducte orizontale;

pentru tronsoanele succesive spre punctul de evacuare a apei in caminul exterior de canalizare, debitele se determina prin insumarea debitelor de calcul ale coloanelor racordate la conductele respective;

in functie de diametrul preliminar ales si tinand seama de conditiile constructive ale cladirii se alege panta de montaj;

in functie de natura materialului conductei (fonta de scurgere) din tabelul 14, pentru valorile diametrului si pantei rezulta debitul q_sp si viteza vs_p la curgerea cu sectiune plina a conductei;

se calculeaza raportul x si rezulta gradul de umplere u si raportul z;

se verifica conditia: unde v_r = z v_sp, care daca nu este indeplinita se alege un diametru de conducta cu o dimensiune mai mare decat cel ales initial si calculul se repeta pana la indeplinirea conditiei.

Rezultatele calculului hidraulic al conductelor retelei interioare de canalizare a apelor meteorice dupa metodologia de mai sus sunt redate in tabelul
