INSTALATIE DE EXHAUSTARE CENTRALIZATA

Societatea OMAR a fost infiintata in 1978, fiind leader in sectorul aspiratiilor. Activitatea se desfasoara intr-o fabrica de 11.000 mp

Compania produce: instalatie de aspiratie pentru lemn, fontarii, in sectorul mechanic, reciclare deseuri, industria alimentara, chimica, farmaceutica,vopsire, carton, plastic, cauciuc, hartie, sticla, ceramic, cabluri, textile, ciment, marmura, insonorizari industriale

3 VENTILATOR

TUBULATURA INTERNA COMPLETA DIN TABLA ZINCATA DE DIAMETRU ADECVAT cu deviatii, coturi, coliere etc

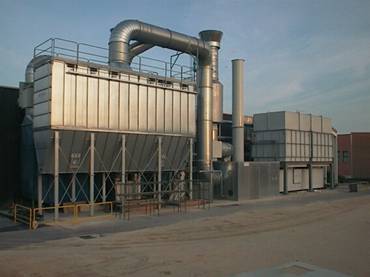

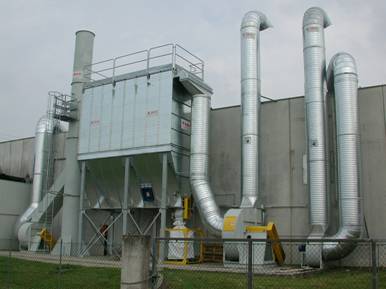

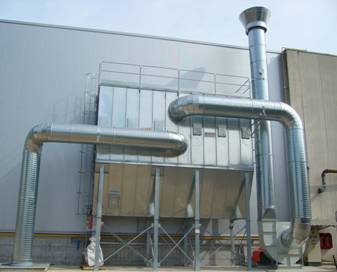

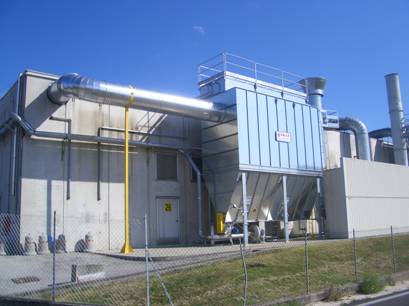

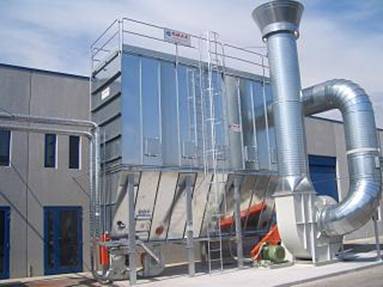

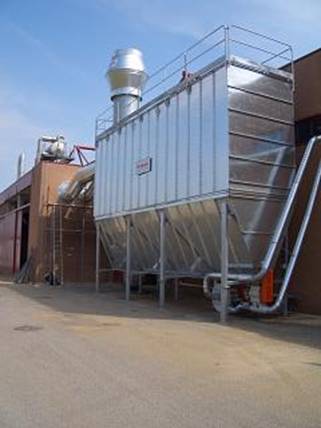

N° 1 FILTRU cu maneci modulare,scuturare in contracurent, model PJ 352/11, avand dimensiunile 6.600 x 2.400 x H:7.000 mm.

Compus din:

- corp filtru constituit din panouri modulare solide din table zincata, ranfortata adecvat cu profile din otel asamblate;

- n° 2 camere de calmare;

- tubalatura antinincendiu;

- scara de acces la coperis complete cu protectie;

- parapet pe intreg perimetrul;

- recipient aer comprimat, complet cu sustinere si distributie;

- electrovalva de 1', cu deschidere rapida, pentru controlul aerului comprimat trimis, complete cu racorduri elastice;

- tuburi de distributie aer comprimat;

- nr. 352 saci filtranti din poliester 500 g/m², diam. 123 x 3.000 mm, cu cusatura si fund dublu, complete cu accesorii;

- suporti portsaci in robusta retea din otel;

- tubulatura Venturi;

- recipient recoltare pulberi, complet cu picioare de sustinere;

- usi de acces si inspectie;

- tablou electric de comanda frecventa si durata impulsuri aer comprimat in contracurent scuturare saci.

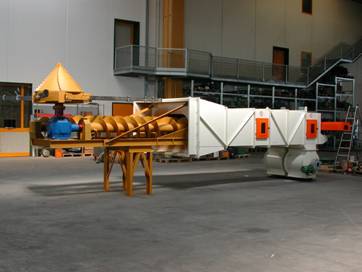

N° 1 SISTEM DE DESCARCARE PULBERI IN CONTINUU, compus din:

- snec spiralat Arhimede, din otel carbon;

- sonda antitasare;

- valva stelare rotativa diam 300mm, in table si profile din otel vopsit; 6 palete din material special;

- motoreductor de 3 KW pentru snec si valve stelara, complet cu system de pinioane si lant, cu protectie;

N° 1 INDICATOR DI PRESIONE DIFERENTIALA ANALOGICA, modelo filtestar, avand dn 63mmsi plaja de lucru de2.000 Pa. Membrana interna este realizata in berillio, cu protective IP 66

N° 1 TUBULATURA de racordare intre filtru si ventilatoare realizata din table zincata spiralata, complete cu coturi, inele, curbe, conuri. Diam 940 mm.

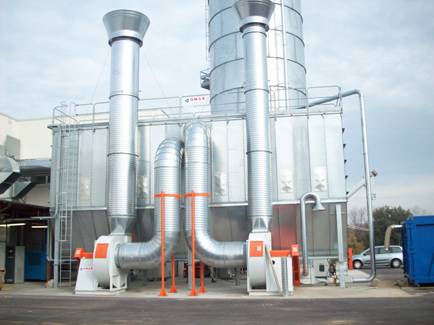

N° 1 VENTILATOR centrifugal

Costructie din table de otel carbon, vopsite epoxidic. Palete special, echilibrate static si dynamic. Transmisie cu curea. Montate pe suporti din profile de otel. Motor electric asincron trifazat, tip inchis autoventilate 380 Volt 50 Hz, forma B3, 4 poli, 55 KW. Protectie IP 55.

N° 1 CAMIN de extractie aer aspirat in atmosfera, diam 940 mm, direct pe retur ventilatoare.

Pneumatica "in impingere" pentru incarcare siloz

N° 1 PRESA profilata din table vopzita, de pozitionat sub valve stelata a snecului, complete cu bandinela posterioara de reglare

N° 1 VENTILATORE centrigual transport pneumatic.

Costructie din table de otel carbon, vopsite epoxidic. Palete special, echilibrate static si dynamic. Transmisie cu curea. Montate pe suporti din profile de otel. Motor electric asincron trifazat, tip inchis autoventilate 380 Volt 50 Hz, forma B3, 4 poli, 7.5 KW. Protectie IP 55.

No 1 RACORDURI intre filtru si siloz, diam 160 mm, lungime cca 15 m, cu racorduri si deviatii

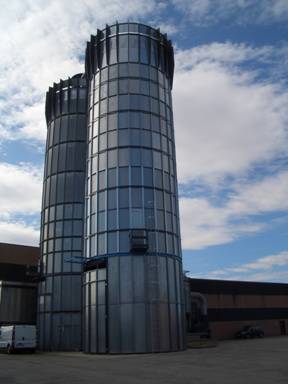

SILOZ DE STOCARE

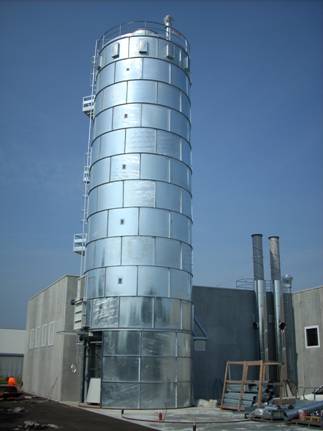

N° 1 SILOZ capaciatate nominala 37m³, complet ZINCAT, diametru 3.500 mm. In esenta compus din:

- Baza autoportanta, pozitionat la 1.500 mm inaltime de la sol, ranforzat cu profile din otel

- Usa de acces la primul element

- N° 3 elemente de stocare, cu flanse intre ele diam. 3.500 x 1.420 mm. Costructie din table zincata.

- Cap superior cu system perimetral de protective

- Cap cu ciclon zincat

- Scara marinara de acces la acoperis

- N° 3 ferestre de plexiglas pentru controlul continutului

- N°3 Usi antiexplozie certificate atex de dim. 970 x 510mm

N° 1 FREZA cu extractive laterala, adaptata pentru siloz diam. 3.500 mm. In esenta compusa din:

- Baza de suport pentru siloz realizata in profile robuste din otel

- Structura in profile robuste din otel cu organe de comanda si snec evacuare

- Snec intern cu pas fix, pentru extractie material

- Rotor central port balestre pentru ruperea rumegusului, prins pe reductorul central

- Motorizare de comanda snec complet cu motovariariductor cu putere 3 KW, pe transmisie, carter de protectie

N° 1 VALVA stelara realizata din table si profile de otel vopsite, cu 6 palete

Completa cu motoreductor i

- diametru valva : 300mm;

- putere motoreductor: 1,8 KW

N° 1 BY-PASS de selectie. Costructie din table neagra vopsita, ranfortata. Motorizare on/off realizata cu piston pneumatic comandat de electrovalva, cu deschidere alternative cu doua colectoare

N° 1 TUBULATURA de intoarcere aer de la siloz diametru 180 mm. Realizata din table zincata, cu imbinare pe inele, complete cu coturi, conuri etc. Lungime cca 15 m

Pneumatica "in impingere" pentru incarcare cazane de la siloz

N° 1 PRESA profilata din table vopzita, de pozitionat sub valve stelata a snecului, complete cu bandinela posterioara de reglare

N° 1 VENTILATORE centrigual transport pneumatic.

Costructie din table de otel carbon, vopsite epoxidic. Palete special, echilibrate static si dynamic. Transmisie cu curea. Montate pe suporti din profile de otel. Motor electric asincron trifazat, tip inchis autoventilate 380 Volt 50 Hz, forma B3, 4 poli, 7 KW. Protectie IP 55.

N° 1 TUBALATURA de racordare intre ventilator, by pass selectare cazan ½ din table zincata spiralata, complete cu imbinari si inele, coturi, conuri etc. Diam 160 mm,

N° 1 BY-PASS pentru cele 2 cazane, constructive din table neagra vopsita, ranfortata. Motorizare on /off realizata cu piston pneumatic cu actionare de la electrovalva, cu deschidere alternative la cei doi colectori

N° 2 RACORDURI 160 mm, intre by pass si cazane, realizate in table zincata, cu legaturi si inele, coturi etc, lungime 8 m.

N° 2 CICLOANE de decaantare . diametru cicloane 500 mm, inaltime 1500 mm. Executie din table vopsita

N° 2 TUBULATURA retur catre by pass, diam 160 mm, realizata din table zincata, cu legaturi si coliere, complete cu coturi, etc. Lungime 8 m

N° 1 BY PASS retur diam 160 mm, constructive din table vopsita, motorizare on/off realizata cu piston pneumatic, cu electrovalva, cu deschidere alternative catre cele doua colectoare

N° 1 TUBULATURA intre by pass si ventilator, diam 160 mm, realizata din table zincata, cu legaturi si coliere, complete cu coturi, etc.

N° 1 TABLOU ELECTRIC general unic de comanda, montat in ambient protejat. Constructie cu norme CEI, cu certificare conformitate. Tabloul electric este furnizat compelt

N° 1 INVERTER digital cu modulare vectoriala cu processor la 16 bit, transistor IGBT, frecventa de comutare PWM : 4/8/12/16/20 kHz, selectionabile din tastatura TS 2. Camp variatie frecventa iesire 1.200 Hz.

Comanda de reglare viteza functie de potentiometru sau cu semnale analogice 0 ÷ 10 V; 4 ÷ 20 e 0 ÷ 20 mA.

Curent, timp programabil, repornirea motorului, system special accelerare, decelerare

Putere nominala 55 KW, alimentare 400 V trifazat +- 15% 50/60 Hz.

N° 1 FILTRU EMC pentru reducere radiofrecveta

N° 1 PRESOSTAT DIFERENTIAL MOD. PS18 (FISME),

Presiune max aplicabila     0,5 bar (5.100 mm H₂O)

Camp de masurare: 0-50 mbar

N° 1 REGLARE universala BTC-8100 (FISME) gestionata de microprocesor cu indicator digital in 4 cifre, in grad sa gestioneze direct inverterul si servomotoarele modulate functie de iesirea de curent 4-20 mA, in functie de datele introduse

Caracteristici tehnice:

Alimentare: universala 90-260 Vac 50/60Hz

Curent la iesire: 4-20 mA

Camp de masurare: -99+ 999 mm H²O

Precizie: 1% F.S. 1 digit

Temperatura de lucru:    -10+50 °C

VALOARE TOTALA EXW . . . . . . . . . . . . . . . . . 98.500 EURO

MONTAJ . . . . . . . . . . . . . . . . . . . . . . . . ..5.000 EURO

TRANSPORT . . . . . . . . . . . . . . . . . . . . . . ..3.000 EURO

Accesorii pentru ATEX:

N° 4 USA ANTIEXPLOZIE CERTIFICATE ATEX . . . . . . ..1640 EURO

Material constructive: ASTM A 240-316L

Material garniture: PTFE

Dimensiuni externe: 970 x 510 mm

Zona de acoperire: 4000 cmp

Presiune de lucru: 0.1 bar (+/- 14%) la 25 C

Rezistenta la vid: 50 mbar

N° 1 SISTEM DE RECOLTARE PULBERI . . . . . . . . . . . . ..900 EURO

Pentru zona descarcare filtre cu maneci cu scuturare pneumatic cu instrument compact cu electronic de ultima generatie si sonda de masurare in grad sa masoare particolele de pulbere incepand cu 0.5 micron cu concentratie de 0.2 mg/mc. Instrumentul este dotat cu functie de set up automata si se autoadapteaza la conditiile de exercitiu la diferite aplicatii

N° 1 INSTALATIE antiscanteie certificat zona ATEX 20/21, . . . . . . 2800 EURO

dimensionat pentru linia de aspiratie cu diam 900mm. Compusa din:

N° 1 CENTRALINA DE COMANDA si control linie de aspiratie, complete cu timer pentru timp evacuare si alarma, iesire sirena interna, externa cu autoalimentare, plus loc liber pentru alte comenzi, vizualizare cu display,

- N° 3 Stingatoare de scanteie cu system control

- N° 3 Accesorii de montare stingatoare.

- N° 1 Sonerie cu timpan 24 Vcc pentru alarma interna.

- N° 1 Lampa de semnalizare.

- N° 1 Electrovalva

- N° 2 Diuze de stropire

Diferenta pret filtru FV cu ventilator..+5000 EURO
