UNIVERSITATEA TEHNICA DE CONSTRUCTII BUCURESTI

FACULTATEA DE INSTALATII

INSTALATII ELECTRICE

PROIECT

I.          Borderoul pieselor scrise si desenate

PIESE SCRISE

1. Boderoul pieselor scrise si desenate.
2. Tema de proiectare.
3. Memoriu justificativ - explicativ.
4. Note de calcul:

Calculul de dimensionare a sistemului de iluminat.

Calculul de verificare cantitativa a sistemului de iluminat din incaperea . . . ..

Calculul circuitelor electrice pentru instalatia de lumina.

Calculul coloanelor electrice pentru instalatia de lumina.

Calculul pierderilor de tensiune pentru instalatia de lumina.

Calculul circuitelor de forta.

Calculul coloanelor de forta.

Calculul pierderii de tensiune pentru instalatia de forta.

Calculul prizei de pamant.

5. Masuri de tehnica securitatii si protectie muncii.
6. Calcul economic - Antemasuratoare.

PIESE DESENATE

1. Plan subsol pentru instalatia de lumina ( Scara 1:50 ).
2. Plan parter pentru instalatia de lumina si prize ( Scara 1:50 ).
3. Plan subsol pentru instalatia de forta ( Scara 1:50 ).
4. Schema generala de distributie a energiei electrice in cladire.
5. Schema TGL ( tablou general de lumina ).
6. Schemele tablourilor secundare de lumina.

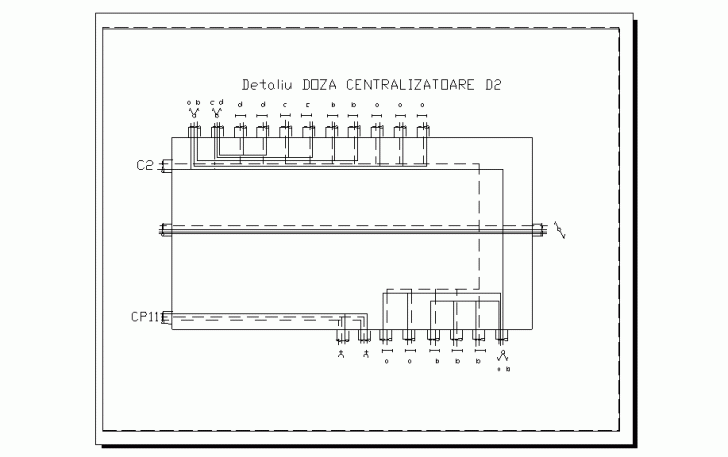

7. Detalii de legare a conductelor electrice in dozele centralizate.
8. Schema TGF ( TGLF).
9. Schemele tablourilor secundare de forta - scheme monofilare.
10. Schema multifilara a circuitelor principale, pentru TF din incaperea PUNCT TERMIC.
11. Idem circuitele secundare, pentru TF din incaperea PUNCT TERMIC ( de comanda si automatizare ).
12. Regleta de cleme si schema de conexiuni pentru TF din incaperea PUNCT TERMIC.
13. Detaliu TF din incaperea . . . . . ( Scara 1:10 ).
14. Instalatia de paratraznet ( Scara 1:200 ).
15. Schema instalatiei de curenti slabi.

II.      TEMA DE PROIECTARE

1. Se vor executa instalatiile electrice pentru o CLADIRE ADMINISTRATIVA cu Subsol + Parter + 7 Nivele.
2. Tensiunea de alimentare este 3x400 / 230V - 50 Hz.
3. Alimentarea cu energie electrica se face din POST DE TRANSFORMARE.
4. Tarifarea energiei electrice se face SEPARAT.
5. Inaltimea parterului si a etajelor este de 3 metri si a subsolului este 3.6 metri.
6. Canstructia este de tipul STALPI DE BETON + BCA.
7. Receptoarele de forta sunt MOTOARE.

8. Rezistivitatea solului este 1.5*10⁴ cm.
9. Verificarea cantitativa a sistemului de iluminat se va face in incaperea PUNCT TERMIC.

III.          MEMORIU JUSTIFICATIV- EXPLICATIV

Conceptiile moderne privind activitatea umana in conditiile iluminatului arficial releva in mod cu totul deosebit faptul ca iluminatul electric se impune ca unul dintre cei mai importanti factori de ambianta.

In acest sens, specialistii in igiena, psiholugia si sociologia muncii sunt de acord in a impune conditii din ce in ce mai pretentioase in legatura cu efectele cantitative si calitative ale iluminatului electric. In contextul crizei generale de energie, aceste exigente ridica insa unele probleme dificile in a caror rezolvare sunt antrenati energeticieni, producatori de echipamente de iluminat si, bineinteles, elaboratori de prescriptii tehnice de specialitate.

Lucrarea de fata, realizeaza proiectarea unei instalatii de iluminat artificial, prezentand metodele, etapele de parcurs in realizarea proiectului, precum si o solutie a acestuia. Se doreste ca aceasta lucrare sa fie completa, sa poate fi inteleasa atat de inginerul executant cat si de specialisti apropiati acestuia - subingineri, maestii, lucru foarte important la partea aplicativa a lucrarii.

Plecand de la aspectele de baza ale calitatii iluminatului intr-o incapere in stransa legatura cu relatia Lumina - Vedere, au fost tratate si analizate in lucrarea de fata componentele calitative si cantitative ale mediului ( ambientului ) luminos interior, structura determinantain conceptia moderna a sistemelor de iluminat. In continuare s-a realizat o predimensionare a sistemului de iluminat, necesara pentru a stabilii un numar de corpuri de iluminat care ar satisface solutia calitativa a sistemului adoptat, precum si un calcul de verificare cantitativa a sistemului de iluminat dintr-o incapere stabilita prin tema de proiectare.

In partea a doua a proiectului, s-a trecut efectiv la dimensionarea acestuia, la calculul circuitelor si coloanelor electrice pentru instalatia de lumina, s-a continuat cu un calcul al pierderilor de tensiune a acestor instalatii, calcul necesar pentru a vedea echilibrul sistemului, si modul in care acesta afecteaza economic sistemul de distributie. Calculul circuitelor si coloanelor de forta - implicit - a fost un urmator punct al proiectului, punct important care s-a concretizat prin dimensionarea tuturor elementelor instalatiei electrice ce deservesc aceasta parte de instalatii. S-a realizat si aici un calcul de pierderi de tensiune.

Calculul prizei de pamant - cu o mare importanta - pentru evitarea accidentelor de orice fel in locuinte, s-a concretizat in capitolul 4.8, cu o solutie.

In incheierea proiectului se realizeaza o antemasuratoare de materiale, obligatory la anvergura acestei lucrari.

Pentru fiecare parte scrisa a proiectului a existat si o parte desenata, care ofera detalii clare a ceea ce s-a realizat, in plan grafic. S-au realizat planul subsol sip arte pentru instalatia de lumina, planul subsol pentru instalatia de forta, o schema generala de distributie a energiei electrice in cladire . si foarte multe sectiuni si scheme monofilare, multifilare, instalatia de paratraznet, etc,.

Cresterea volumului de energie electrica si centralizarea productiei acesteia au impus o dezvoltare corespunzatoare a retelelor de transport si distributie. S-au realizat astfel linii de transport de tensiuni din ce in ce mai ridicate, de 110, 220 si 400 kV, care leaga intre ele centralele producatoare de energie electrica, formand sistemul electro-energetic national.

Existenta acestui system permite sa se realizeze in fiecare moment distributia puterii cerute de consumatori pe centralele interconectate astfel, incat pretul de cost al energiei sa fie minim; de asemenea, siguranta in alimentarea consumatorilor este mult marita.

Important este faptul ca dezvoltarea intense a instalatiilor electrice de utilizare pune sarcini deosebite inginerilor instalatori, care sunt chemati sa contribuie la proiectarea, executia si exploatarea instalatiilor electrice din industrie, constructii si din alte ramuri.

Iluminatul artificial reprezinta o componenta a realizarii conditiilor ormale de viata ( munca, odihna, divertisment, circulatie, etc. ) in interiorul sau in afara constructiilor in care iluminatul natural nu este satisfacator.

Ideea realizarii unui microclimat luminos capata azi o semnificatie deosebita prin implicatiile importante in conditiile necesitatii economisirii energiei electrice. Astfel, problema realizarii unui microclimat luminos care sa respecte conditiile elementare ale confortului vizual la un consum minim de energie electrica, devine o conditie de baza in proiectarea instalatiilor de iluminat interior.

Tehnicienii care realizeaza proiectarea acestor tipuri de instalatii au un rol marit in gasirea de solutii aplicabile ethnic, dar in acelasi timp, acceasi solutie sa satiscafaca cat mai economic, daca nu se poate cel mai economic, situatia respectiva de calculat. Consider ca prezentul proiect a fost realizat in acest fel, ca intruneste toate conditiile prezentate mai sus, si ca isi are o justificare tehnico - economica de necombatut.

IV.          NOTE DE CALCUL

Calculul de predimensionare a sistemului de iluminat.

METODA FACTORULUI DE UTILIZARE;

Presupune determinarea fluxului necesar intr-o incapere pornind de la fluxul necesar:

Φ_necesar = E_m*S/(u*M)

E_m - iluminarea medie

S - suprafata

u - factor de utilizare

M - factor de mentinere

Calculul de predimensionare este un calcul tabelar:

1. Numarul incaperii;
2. Destinatia incaperii;
3. Iluminarea medie admisa;

Reprezinta iluminarea nominala indicate in STAS in functie de care se calculeaza sistemul de iluminat.

4. Sistemul de iluminat ales / culoarea sursei
5. Tipul corpului de iluminat ales ( FIRA, FIA, FIPRA, FIAG, etc. )
6. Dimensiunile incaperii lungime;
7. Dimensiunile incaperii - latime;
8. Dimensiunile incaperii - inaltime;
9. Dimensiunile incaperii - suprafata;
10. Inaltimea planului util; - Inaltimea la care are loc activitatea care se desfasoara in incaperea respective;
11. Inaltimea de atarnare; - inaltimea de pozitionare a corpului de iluminat;
12. Inaltimea libera; - distanta dintre planul util si planul de atarnare;
13. Indicele incaperii - coeficient geometric al incaperii;
14. Coeficient de reflexie - tine cont de materialele si culoarea utilizate pentru decorarea incaperii respective;
15. Coeficient de reflexive;
16. Factor de utilizare - se determina tinand cont de tipul corpului de iluminat, coeficientul de reflexive si indicele incaperii;
17. Factor de mentinere M - factor de depreciere - tine cont de gradul de curatenie si murdarie din incaperea respective;
18. Fluxul necesar:
• Φ_necesar = E_m*S/(u*M)
• E_m - iluminarea medie
• S - suprafata
• u - factor de utilizare
• M - factor de mentinere
19. Puterea sursei;
20. Fluxul sursei;
21. Puterea totala a unei lampi;
22. Numar de surse necesare;
23. Numar de surse alese;
24. Numar de corpuri de iluminat;
25. Puterea necesara totala;
26. Puterea specifica
27. Fluxul efectiv;
28. Fluxul specific;
29. Iluminarea medie efectiva;
30. Abaterea
31. Solutia luminotehnica aleasa;

PARTER

SUBSOL

Calculul de verificare calitativa a sistemului de iluminat

Presupune:

• Calculul iluminarii medii si compararea ei cu valorile recomandate de catre norme si STAS-uri.
• Verificarea uniformitatii pe planul util

Calculul iluminarii medii:

E_m = E_{m directa} + E_{m reflectata}

Calculul iluminarii medii directe:

E_{m directa} = (1/n)*Σ(E_d)_i

n - numarul de puncte al retelei;

n = 50 . 60 puncte;

In centrele patratelor vom calcula iluminarea.

MM` = h

h = inaltimea libera

PM` = a

ε - unghiul dupa care se obtine intensitatea iluminarii maxime

Calculul iluminarii medii reflectate:

M - factor de mentinere

γ - proportia din fluxul reflectat de pereti si tavan ce ajunge pe planul util

γ = S_{plan util} / (S_tavan + S_pereti)

ρ_m = coefficient mediu de reflexive - media ponderata a coeficientilor de reflexive stability la inceputul proiectului.

ρ_m = (ρ_t*S_t + ρ_p*S_p)/(S_t+S_p)

Calculul iluminarii directe:

S-a realizat conform datelor date, in Excel - Microsoft

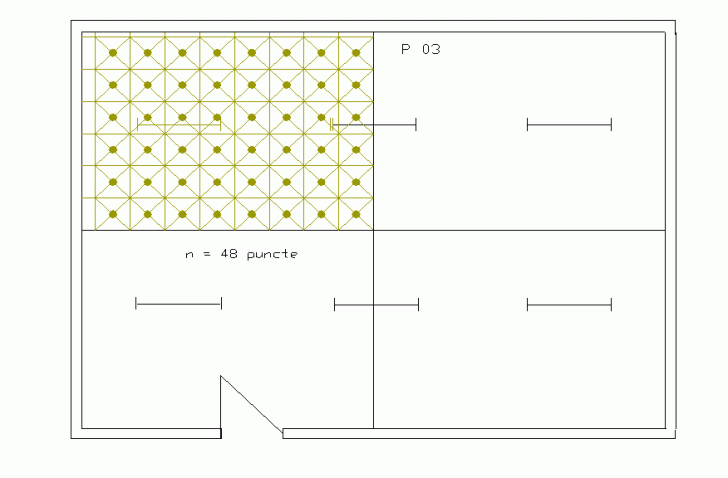

In urma s-a realizat o retea de puncte:

• 10 puncte pe orizontala
• 9 puncte pe verticala

Se construiesc la scara 1:50. In nodurile retelei se calculeaza iluminarile.

Apoi se suprapun curbele izolux rezultate, pe o foaie de calc, pe planul incaperii in care s-a realizat calculul, si se calculeaza iluminarea in puncte, data de corpurile de iluminat:

Datele obtinute in puntele camerei se vor trece intr-un tabel:
