Instructiuni de instalare si folosire

plita

Cuprins

Caracteristici tehnice-aparat categoria II 2H3+

Aerul necesar combustiei: 2mc/ora/kW din puterea instalata (vezi eticheta cu date tehnice de pe produs)

Tensiunea de alimentare 220÷230V 50 Hz.

Instructiuni pentru instalatori

Paragrafele urmatoare descriu procedurile pentru instalare atat in ceea ce priveste partea de gaz, cat si partea electrica. Operatiile vor fi efectuate in conformitate cu standardele in vigoare de catre personal calificat, executia lucrarii de catre persoane neautorizate putand da nastere la accidente.

Societatea producatoare isi declina orice responsabilitate pentru daune sau vatamari asupra persoanelor sau bunurilor cauzate de nerespectarea acestor dispozitii.

Introducerea in corpul mobilei

Prepararea blatului

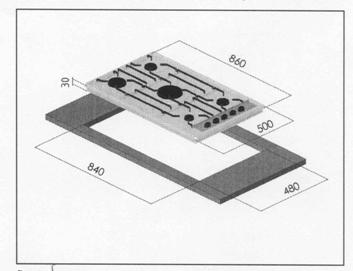

Efectuati gaura in blat in conformitate cu dimensiunile indicate in figura 1; pozitionati aceasta gaura in pozitia cea mai convenabila. Nu uitati ca furtunul de gaz nu trebuie sa vina in contact cu peretii cuptorului, daca acesta este instalat sub plita.

Dupa ce au fost executate operatiile de bransament, se intinde pe suprafata de contact cu mobila un chit special (livrat impreuna cu plita), lipindu-se plita de gatit cu blatul mobilei.

Suruburile de fixare se strang usor si se inlatura surplusul stratului de chit.

Fig. 1

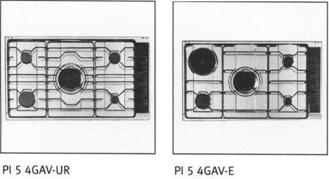

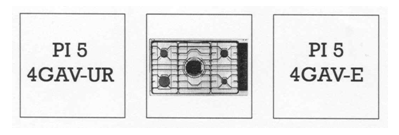

Modele

PI 5 4GAV-UR

PI 5 4GAV-E

tub flexibil inox

Legenda:

PI = plita ARMONIA

A = aprindere electronica

V = dispozitiv de siguranta

teava de cupru

UR = ultra rapid

E = rezistenta electrica

Avertizari

Aceste aparate sunt de tip «Y», in ceea ce priveste gradul de protectie contra pericolului de incendiu, putand fi montate si in apropierea peretelui de lemn, cu conditia sa fie mentinuta o distanta minima de latura aparatului de cel putin 50 mm pentru partea laterala si 30 mm pentru partea posterioara.

Eventualele corpuri montate deasupra aparatului trebuie sa fie distantate la cel putin 700 mm.

Bransamentul la conducta de gaz

Bransamentul poate fi facut in doua moduri:

A. Se conecteaza plita de gatit la gaze utilizand un tub rigid de aliaj cu diametru de 12 mm (fig.2).

Pentru o buna etansare se monteaza garnitura de etansare (elastomer) primita ca accesoriu.

B. Se conecteaza suprafata de gatit cu tub flexibil (daca acesta este omologat) utilizand deasemenea garnitura primita ca accesoriu.

garnitura

Este obligatorie respectarea normelor in vigoare privind plitele de gatit care functioneaza cu combustibil gazos.

Dupa ce s-a executat bransamentul se verifica sa nu existe pierderi de gaz.

garnitura

Ventilarea (aerisirea spatiilor).

Acest aparat poate fi instalat si poate functiona doar in incaperi ventilate permanent.

Convingeti-va daca in incaperea unde a fost instalat aparatul exista guri de aerisire pentru un bun aflux de aer si o ventilare corecta.

Toate aerisirile practicate trebuie:

1) Sa aiba o sectiune de trecere, mai mare de 100 cm².

2) Sa fie realizate astfel incat sa nu poata fi obturate din interior sau exterior.

3) Sa fie protejate, pentru a nu reduce pasajele de ventilatie.

4) Pasajele de aerisire sa se gaseasca la o inaltime de la podea, unde sa nu deranjeze evacuarea caldurii degajate in urma combustiei.

AVERTIZARE!

Cand gurile de ventilatie sunt realizate intr-un perete al unui spatiu adiacent, acest spatiu trebuie sa aiba o ventilare directa si nu trebuie sa fie:

1) dormitor

2) spatiu public comun al cladirii

3) un spatiu cu pericol de incendiu

IMPORTANT

Inainte de testarea aparatului, verificati ca spatiul spre care se va face aerisirea sa nu fie folosit de alt utilizator si ca ventilatia intre cele doua spatii sa fie asigurata de o deschidere permanenta (ex: marind fanta dintre usa si podea).

Produsul rezultat in urma combustiei se va evacua printr-o hota sau cos direct la exterior.

Inlocuirea injectoarelor

NOTA: Toate produsele sint livrate din fabrica reglate pentru gaz metan.

In cazul folosirii la gaz petrolier lichefiat, schimbati injectoarele in urmatorul mod:

1-scoateti gratarele si arzatoarele;

2-desfaceti prin desurubare injectoarele si inlocuiti-le cu cele din dotare, corespunzatoare gazului de la retea (asigurati-va ca marcajul este identic cu cel din tabelul de la pagina 1);

3-dupa inlocuire verificati buna etanseitate cu o solutie de apa si sapun (uscati bine inainte de a repozitiona arzatoarele);

4-puneti la loc arzatoarele si gratarele;

5-aceste arzatoare nu au nevoie de reglare de aer;

6-atasati eticheta livrata in kit-ul de accesorii.

Aceasta operatie trebuie efectuata doar de personal autorizat de catre Autoritatile Romane in Domeniu sau de catre Centrele de Service autorizate de catre FRANKE ROMANIA SRL.

Aceasta operatie nu constituie obiectul garantiei, urmind a fi taxata de catre personalul de service.

Important

Atunci cind transformati aparatul de la un tip de gaz la altul, atasati intotdeauna eticheta autoadeziva (livrata ca accesoriu impreuna cu injectoarele) in spatiul de identificare a aparatului. Cind aparatul functioneaza cu GPL (G30), surubul de ajustare trebuie strins la maxim. Aceste aparate sint livrate ca dispozitive categoria

II 2H3+ .

Accesul la suprafata de gatit

Pentru acces la caseta care contine partile functionale, operati in urmatorul mod:

inlaturati gratarele si capacele arzatoarelor;

scoateti butoanele din robineti;

desurubati suruburile care fixeaza masca din partea dreapta a plitei;

desfaceti suruburile care fixeaza arzatoarele de fata plitei;

ridicati suprafata de gatit.

Aceste operatii trebuie efectuate doar de catre Centrele de Service autorizate de FRANKE ROMANIA SRL.

Reglarea minimului de ardere

Fig. 3

Scoateti butoanele, aprindeti arzatoarele si reglati minimul de ardere folosind surubelnita livrata ca accesoriu; rotiti surubul de reglaj in sens orar pentru diminuarea flacarii si in sens antiorar pentru a o mari.

Surubul de reglaj (fig. 3) este pozitionat in axul robinetului.

AVERTIZARE

Aceasta operatie trebuie efectuata doar de catre Centrele de Service autorizate de FRANKE ROMANIA SRL. Flacara arzatorului trebuie sa fie stabila chiar si atunci cand rotiti repede butonul robinetului de la maxim la minim in mod repetat.

Bransamentul electric

Bransamentul trebuie executat de catre personal calificat respectand normele in vigoare.

Verificati daca tensiunea din retea este identica cu cea notata pe placuta montata dedesubtul suprafetei de gatit. Asigurati-va ca sistemul electric, sigurantele, stecherul si sursa de energie sint corect dimensionate pentru a suporta consumul cerut de plita.

Montati la cablul electric un stecher cu impamintare si conectati-l la o priza adecvata.

AVERTIZARE! Plita se livreaza fara stecher.

Cablul galben / verde va fi utilizat pentru legatura la pamant .

Trebuie sa aveti acces usor la priza pentru a deconecta plita de gatit atunci cand o curatati sau pentru interventii de service.

In cazul unei conectari fixe la retea, pe cablu trebuie montat un intrerupator bipolar, conform normelor in vigoare, care sa aiba intre contacte o distanta de minim 3 mm.

Conform normelor in vigoare este obligatoriu ca plita de gatit sa fie dotata cu o eficienta priza de impamantare. Conductorul (firul) electric pentru impamantare este galben / verde si niciodata nu trebuie sa fie intrerupt. Inainte de a face legatura la instalatia electrica, convingeti-va de eficienta instalatiei de impamantare.

Franke Romania S.R.L. isi declina orice responsabilitate, privitor la eventuale daune sau vatamari derivate din lipsa respectarii acestor norme de siguranta.

Puterea rezistentei electrice (pentru modelele cu un ochi electric): 1500 W, diametru 145.

Acest ochi electric este prevazut cu termostat intern de siguranta care opreste automat plita cand se ajunge la temperatura maxima.

Acest dispozitiv este doar un termostat de siguranta, deci nu va fi folosit ca regulator de temperatura.

Instructiuni pentru utilizatori

Avertizari

- Instalarea aparatului trebuie facuta de catre personal competent si calificat respectand normele in vigoare.

- Pentru orice interventie tehnica, adresati-va unui centru de service autorizat.

- Nu folositi pe arzatoare recipiente deformate sau instabile care pot revarsa mincarea.

- Daca aparatul este dotat cu capac (optional) nu-l inchideti pana cand arzatoarele nu se racesc.

- Inchideti robinetul de alimentare cand suprafata de gatit nu functioneaza.

ATENTIE!

Acest aparat poate fi instalat si pus in functiune doar in incinte permanent ventilate.

Firma Franke Romania SRL isi declina orice responsabilitate pentru eventuale daune sau vatamari, rezultate din nerespectarea acestor norme.

Acest aparat poate fi folosit numai pentru gatit casnic.

Orice modificare adusa aparatului sau manevrare gresita poate reprezenta un pericol pentru buna functionare.

Inainte de instalare verificati daca valoarea presiunii gazului din conducta principala de alimentare corespunde cu exigentele aparatului (vezi placuta de sub suprafata de gatit).

Acest aparat nu este racordat la un dispozitiv de evacuare a gazelor arse, deci trebuie sa fie instalat si racordat conform normelor in vigoare. Acordati mare atentie domeniului de ventilare. In timpul functionarii, aparatul poate avea parti calde (tineti la distanta copiii sau persoanele iresponsabile).

Aparatul produce umiditate in spatiul unde este instalat, deci, pentru o buna aerisire mentineti deschise orificiile de ventilatie sau montati o hota aspiranta cu evacuare.

Utilizarea intensiva si prelungita a aparatului poate necesita o aerisire suplimentara (deschiderea ferestrei sau marirea puterii de aspiratie a hotei).

Aprinderea arzatoarelor

Simbolurile urmatoare indica:

La aceste modele butoanele comanda atit aprinderea electronica cit si dispozitivul de siguranta pentru plitele prevazute cu aceste dispozitive):

Rotiti butonul robinetului pe pozitia maxima indicata printr-o flacara mare si o steluta.

Tineti butonul apasat 6-8 secunde pentru a permite scanteilor sa aprinda gazul si pentru a permite termocuplei sa se incalzeasca (in cazul in care plita este prevazuta cu dispozitiv de siguranta).

Dupa 6-8 secunde, eliberati butonul si reglati flacara dupa cerinta, rotind butonul in sens invers acelor de ceasornic. Daca flacara nu se mentine aprinsa, repetati operatiile de la punctele 1 si 2.

Folosirea arzatoarelor

Pentru un consum mic de gaz si un randament bun, va sfatuim sa folositi vase de diametrul adaptat arzatoarelor, evitand ca flacara sa depaseasca suprafata lor.

Dispozitivele de siguranta

Aceste dispozitive inchid in mod automat alimentarea cu gaz a robinetului in cazul in care flacara arzatorului se stinge accidental datorita revarsarii lichidului peste marginea recipientului in care se gateste (acest lucru este posibil doar daca nu sint respectate dimensiunile vaselor din tabelul de mai sus) sau opririi alimentarii cu gaz din reteaua principala. Efectul acestui dispozitiv apare dupa aproximativ 30 de secunde de la stingerea flacarii.

Folosirea ochiului electric (daca este prevazut)

Pentru evitarea oricaror probleme, inainte de a gati pentru prima data, lasati ochiul electric in functiune cateva minute la pozitia minim fara nici un recipient pe el.

Procedati in acelasi fel cand ochiul electric nu a mai fost folosit de mult timp.

Pentru a evita daunele asupra ochiului electric si pentru a obtine o eficienta maxima este recomandat sa:

- folositi vase cu fundul plat si diametrul egal sau mai mare decat diametrul ochiului electric;

- evitati sa puneti pe ochiul electric vase cu fundul ud;

- nu lasati ochiul electric aprins fara vas deasupra.

Aprinderea ochiului electric

Functionarea este reglata de un comutator cu mai multe pozitii, fiecare pozitie corespunzand unui nivel de temperatura.

Rotind comutatorul in sens antiorar se trece progresiv de la minim la maxim-intensitate de caldura.

Functionarea ochiului electric este semnalata prin aprinderea ledului rosu de pe masca plitei.

Deconectarea ochiului electric se obtine prin rotirea comutatorului pe pozitia 0.

Intretinerea si curatarea suprafetei de gatit

Deconectati aparatul de la sursa de alimentare cu energie electrica inainte de a efectua orice operatie de curatare prin scoaterea din priza a stecherului sau deconectarea sigurantei daca legatura este efectuata direct.

Toate suprafetele din inox 18/10, se vor pastra ca noi, daca vor fi spalate cu apa si uscate apoi cu grija.

Pentru a pastra stralucirea originala, utilizati in mod periodic, pasta «Inox Creme Franke», de vanzare la dealerii FRANKE ROMANIA SRL.

NU folositi buretele de sarma sau alte materiale abrazive, acizi sau alte substante ce pot zgaria sau distruge suprafata.

Nu lasati substante acide, alcaline ori obiecte ruginite pe suprafata din inox.

Arzatoarele, dupa ce au fost separate de suprafata de gatit, se pot curata cu apa calda si sapun amestecata cu detergent, dupa care se usuca atent. Asigurati-va ca orificiile arzatoarelor nu sunt obturate.

Gratarele: in timpul folosirii, culoarea lor naturala se va schimba datorita efectului caldurii; pentru curatarea lor procedati ca si in cazul arzatoarelor.

Curatarea mastii

Se spala cu un burete putin umezit si usor sapunit si se usuca. In timpul curatarii asigurati-va ca lichidul (sapun sau detergent) nu patrunde in orificiile de comanda ale robinetilor, deoarece, in timp, aceste scurgeri vor dauna bunei functionari a robinetilor, afectind partile din fier sau a sistemului de aprindere.

Cerere de asistenta tehnica

Inainte de a cere interventia Centrului de Service, verificati:

-daca stecherul este bine introdus in priza;

-daca priza are tensiune.

Pentru eventuale incoveniente cu caracter functional descoperite in timpul folosirii plitei de gatit, cumparatorul se va adresa Centrului de Service FRANKE, cu sediul in judetul respectiv.

Lista care contine reteaua de service FRANKE ROMANIA SRL este tiparita pe certificatul de garantie care se elibereaza de catre vinzator odata cu factura aparatului.

Termen de garantie Franke

Partile functionale ale aparatului sunt acoperite de garantie pentru 24 luni de la cumparare. Nu sint acoperite de garantie elementele consumabile (ex: led), gratarele si capacele arzatoarelor.

Sunt excluse de la garantie daunele provocate dintr-o greseala de instalare sau intretinere de catre personal neautorizat sau alte cauze independente de firma producatoare.

FOARTE IMPORTANT !

Acest aparat este reglat pentru gaz metan la presiunea de 20 mbar, conform reglementarilor Autoritatilor Romane in Domeniu.

In cazul in care presiunea din reteaua de gaze naturale nu corespunde acestui standard, nu raspundem pentru buna functionare a aparatului.

Va rugam sa solicitati instalatorului dumneavoastra sa verifice presiunea din reteaua de gaze si in cazul in care este necesar, sa regleze presiunea la aceasta valoare sau sa monteze un regulator de gaze.

In cazul in care aveti probleme cu buna functionare a aparatului, verificati presiunea gazelor din retea inainte de a apela la centrul de service autorizat FRANKE ROMANIA SRL. In cazul in care presiunea nu corespunde normei, reclamatia dumneavoastra nu va fi considerata interventie in garantie, urmand a fi taxata.

Certificatul este valabil doar cu chitanta fiscala sau cu bonul de casa sau, obligatoriu, alt document fiscal.

Garantia nu este valabila in nici un caz pentru a acoperi daune avute de catre beneficiar.

Operatia de modificare de la un tip de gaz la altul trebuie efectuata de personal autorizat de Autoritatile Romane in Domeniu sau de catre Centrele de Service autorizate de catre FRANKE ROMANIA SRL. Aceasta operatie nu constituie obiectul garantiei.

Pastrati aceste instructiuni de folosire si intretinere. Urmati cu grija aceste instructiuni si sugestii. Producatorul isi declina orice responsabilitate pentru vatamari sau stricaciuni provenite din nerespectarea acestor instructiuni sau din folosirea necorespunzatoare a cuptorului.

In cazul in care sint necesare operatii de service adresati-va numai Centrelor de Service autorizate pe care le gasiti in Certificatul de Garantie.

Fabricat in Italia

Importator: Franke Romania SRL

Adresa: Pantelimon, Bdul Biruintei nr. 98

Telefon: 021- 350 15 50
