Prezentare, Instalare, Configurare RR Horizon Compact Dragonwave

Descriere generala echipament RR Horizon Compact Dragonwave

Schema functionala

Horizon Compact este un bridge Ethernet punct la punct.

Nu contine tabele de routare, altele decat ruta default,

Poate fi considerat o prelungire a cablului ethernet,

Suporta mai multe tipuri de trafic Ethernet:

Date

Video

Voip

Date criptate

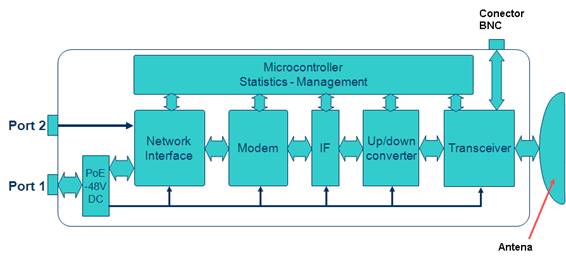

Schema bloc functionala RR Horizon Compact:

Port 1 - PoE - transporta tot traficul de date - optional se face managementul "in-band"

Port 2 - nu transporta trafic - optional se face managementul "out-of-band"

Conector BNC - masurarea puterii semnalului de receptie (RSL), sau semnal pentru redundanta hardware (pentru configuratie 1+1).

Scurta descriere functionala:

Interfata de retea a sistemului este alcatuita din doua porturi de acces: Port1 si Port2. Ambele porturi sunt GigE. Alimentarea echipamentului se realizeaza pe cablu Ethernet conectat la Port1 folosind tehnologia Power on Ethernet (PonE).

Interfata de retea transmite catre modem frame-urile Ethernet care sunt dezasamblate pana la nivelul biti-lor si apoi reasamblate in "modemframe-uri" folosind un algoritm proprietar. "Modemframe-urile" sunt modulate in frecventa intermediara (IF) si transmise catre mixerul Tx/Rx (up/down converter), in care se realizeaza trecerea frecventei intermediare (IF) in radiofrecventa (RF). Semnalul obtinut este aplicat amplificatorului de putere (transceiver). Semnalul amplificat este trimis direct spre antena, sau prin modulul DPRM (Dual Polarity Radio Mount) pentru dublarea capacitatii de transport pe link folosind ambele polarizari (H + V).

Semnalul receptionat de antena urmeaza calea inversa semnalului transmis. Semnalul de receptie este transmis de la amplificatorul de putere la mixerul de conversie ( up/down converter) unde semnalul de radiofrecventa (RF) este transformat prin mixare cu o frecventa obtinuta local in frecventa intermediara (IF). Semnalul este transmis spre modem unde frecventa intermediara este demodulata obtinandu-se semnalul de date Ethernet transmis spre retea prin PORT1.

Intregul proces este supervizat de microcontroller care asigura managementul operatiunilor pentru traficul de date, modem, radio.

Prezentarea echipamentului

Detalii mecanice (modem/radio fara antena)

Dimensiuni: 12 x 23.6 x 23.6 cm,

Greutate: 4.8 Kg.

Date despre alimentare, conectica

Plaja temperaturi de functionare:    - 40°C ÷ +50°C,

Umiditate: 100%,

Plaja tensiuni de alimentare: - 36 Vcc ÷ - 60 Vcc (- 48Vcc nominal), 100/240 Vca optional,

Consum / capat de link: 47 Watts (varianta HP),

Tensiune nominala: - 48V, Power on Ethernet (PonE), interfata cupru,

Payload (+ in-band NMS): RJ45 ecranat sau LC optic, 10/100/1000Base T,

NMS (out-of-band):    RJ45 ecranat,

Latenta 100BT: FastE<400µs, normal <200 µs,

Latenta GigE:    GigE<200 µs,normal <120 µs,

Frame size: intre 64 si 1600 Bytes, pana la 9600( GigE),

Flow control: doar pentru GigE,

802.1p / 802.1q: 8 niveluri / 4 cozi de asteptare,

T1/E1/DS3: folosind APX-104E (T1/E1)/APX-108E(T1/E1)-APX-DS3,

Schimbarea de modulatie automata: 1-2 sec.

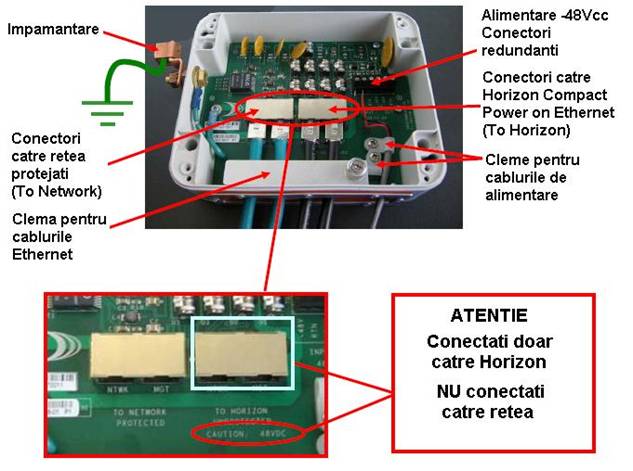

Dispozitiv alimentare Power On Ethernet (PonE)

este un echipament pasiv care realizeaza multiplexarea semnalului de date cu tensiunea de alimentare -48Vcc si le transmite pe acelasi cablu CAT5 (STP/SFTP) la echipamentul fullODU Horizon Compact.

are rol de protectie la supratensiune (din reteaua de alimentare sau traznete).

este un dispozitiv proprietar Dragon Wave si nu poate fi inlocuit cu un alt echipament Power Over Ethernet (PoE).

Nu conectati cablul dinspre retea (switch/router) la conectorul RJ45 marcat: "TO HORIZON COMPACT". Acest port are tensiune de - 48 Vcc si poate distruge switch-ul sau router-ul.

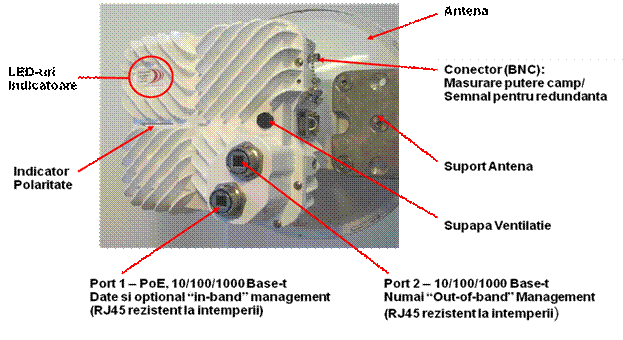

Unitatea Modem/Radio fullODU fara DPRM

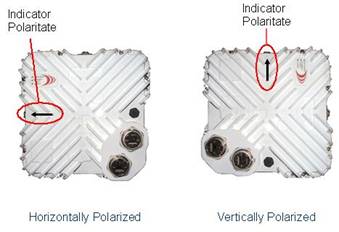

Indicator polaritate

Este imprimat pe radiator,

Sageata vertical - echipamentul transmite/receptioneaza cu polarizare verticala,

Sageata orizontala - echipamentul transmite / receptioneaza cu polarizare orizontala.

Port1

Alimentare - 48 Vcc prin dispozitiv Power on Ethernet (PonE),

Capacitate transport GigaEthernet,

Transporta tot traficul de date,

Poate fi configurat pentru management "in-band".

Port2

Nu transporta trafic sau alimentare

Capacitate GigaEthernet,

Poate fi configurat pentru management "out-of-band".

Conector BNC

Poate fi configurat pentru masurarea semnalului de receptie (1mV per dB),

Asigura semnalul de comutare (+5V) pentru al doilea echipament instalat in cazul solutiilor redundante (1+1).

LED-urile indicatoare

Sumar:

Link functional - toate LED-urile sunt verzi (Ethernet 1 si 2 pot palpai in VERDE),

Pierderea sincronizarii - LED RF/Modem = palpaie ROSU,

Lipsa alimentare - LED RF/Modem = stins,

Detalii:

LED RF/Modem:

o   Stins = lipsa alimentare,

o   Rosu = alimentat, sistemul porneste,

o   Palpaie ROSU incet = RF oprit, lipsa sincronizare Modem,

o   VERDE aprins/periodic palpaie ROSU = radio pornit, lipsa sincronizare Modem,

o   VERDE = RF pornit, Modem sincronizat

LED Ethernet 1 si 2:

o   STINS = lipsa retea,

o   Palpaie ROSU incet = retea detectata pe PORT2,

o   VERDE = retea detectata pe PORT1,

o   Palpaie VERDE intens=retea detectata pe PORT1 si PORT2.

LED alarme:

o   Stins = nu sunt alarme,

o   Palpaie ROSU = alarme active.

Impamantare:

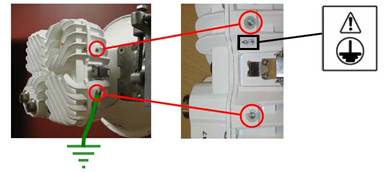

In figura prezentata se observa cele 2 puncte de impamantare disponibile pe fiecare din cele 4 laturi ale echipamentului Horizon Compact;

Pentru realizarea impamantarii este necesar un fir de cupru cu diametrul minim 6 AWG (ø = 4,12mm);

Echipamentul PonE va fi impamantat ca la punctul 1.2.3.

Modulul DPRM

Doua sisteme, o singura antena,

Ambele unitati radio pot transmite/receptiona simultan,

O unitate radio cu polarizare orizontala, o unitate radio cu polarizare verticala,

Capacitate dubla, pana la 800Mbps (cu canal de 56 MHz).

Managementul retelei

SNMP - SNMPTraps, EnterpriseMIB, SNMPv1, v2 si v3

EMS - WebBasedManagementSystem, SSL, HTTP, SSH, Radius

Managementul echipamentelor radio instalate se va realiza "out-of-band" pe PORT2.

NOC va aloca o clasa de IP-uri /16 private, va integra pe platforma SIA NOC managementul echipamentelor instalate.

Tabel Modulatie / Throughput / Putere Tx / Sensibilitate Rx: 28/56 MHz:

Cabluri:

Cablu de date:

Se va utiliza cablu CAT5E ecranat STP (SFTP) de exterior;

Cablu recomandat de producator: Belden 7919A;

Cablu de alimentare

(- 48Vcc): 2 fire / 16 AWG (ø=1,291mm)

Cablu de impamantare: se va utiliza kit-ul de impamantare furnizat de producator.

Instalare si configurare

Echipamente necesare pentru instalarea sistemului:

Echipament radio fullODU Horizon Compact:

2xfullODU / link / 155 Mbps

2xDPRM / link

Kit instalare:

2xdispozitiv PonE / link,

2xcablu cupru cu ø=1,291mm (pt. racord la - 48Vcc),

2x100m cablu CAT5 STP(SFTP) / link pentru trafic si alimentare (PORT1);

2x100m cablu CAT5STP (SFTP) / link pentru management out-of-band (PORT2).

Kit impamantare;

2xkit-uri impamantare / link

Antena:

2xantena Andrew dubla polarizare / link

In prima faza se va instala modulul DPRM cu o singura unitate fullODU /capat de link, a doua intrare in DPRM va fi protejata cu un capac special de protectie furnizat de producator. In aceasta faza va fi folosita polarizarea verticala.

Inainte de instalarea fizica pe pilon a echipamentului radio si alinierea antenelor vor fi realizate setarile de baza ale echipamentului conform pasilor de configurare prezentati mai jos:

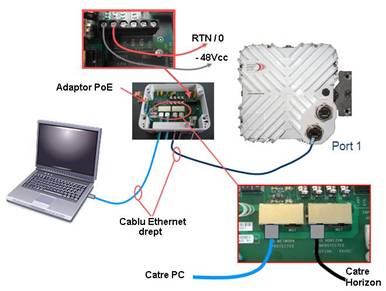

Se vor conecta echipamentele conform schemei de mai jos:

Configurare

Sistemul permite configurarea prin :

Linie de Comanda (CLI):

In "comand promt" se da:

telnet 192.168.10.100 (IP default)

User name: energetic

Password: wireless

Majoritatea liniilor incep cu set sau get. Help-ul poate fi accesat folosind "?" inainte sau dupa o parte din linia de comanda.

Pentru activarea interfetei web se da comanda: ->set web server on

Interfata Web:

Se introduce IP-ul default in web browser,

IP default: 192.168.10.100

User name: energetic

Password: wireless

Etape de configurare primara a echipamentului

Configurarea benzii radio

a. CLI: set radio band <banda radio> (exemplu:fcc13_3_28 pentru 13 GHz, canal 3, largime canal frecventa 28 MHz)

b.     WEB: meniul Configuration → Frequency and Port Configuration

Configurare mod functionare sistem ( latime de banda, viteza, modulatie):

a. CLI: set system mode <latime banda>_<viteza>_<modulatie> (ex. Set system mode hc28_155_128QAM)

b. WEB: meniul Configuration → Frequency and Port Configuration

Vizualizare viteza sistem:

->get system speed

Modificare viteza sistem:

->set system speed <speed>

NOTA: Sistemul este licentiat pentru viteza de banda 155Mbps/polarizare. Vezi pct.2 de mai sus parametrul: <viteza>=155

Vizualizare frecvente disponibile:

->get frequency bank

Setarea benzii de frecventa licentiata:

Se refera la setarea frecventei pe care va functiona link-ul radio, (frecventa licentiata emisa de autoritatea in domeniu).

NOTA: Frecventele licentiate ale SNR in 13 GHz sunt: 12765-13031 si

12821-13087 MHz, latime canal=28Mhz, ecart Tx/Rx=266MHz

Frecventele se vor seta conform proiectelor tehnice (PT).

Set IP address, subnet mask, default gateway (pt. management):

a)     CLI:    set ip address < nnn.nnn.nnn.nnn>

set subnet mask <nnn.nnn.nnn.nnn>

set default gateway <nnn.nnn.nnn.nnn>

b)     WEB: Configuration → IP Configuration

Save mib

Dupa introducerea datelor, noua configuratie trebuie salvata si restartat sistemul (in timpul restartului traficul este afectat).

Configurare avansata parametrii sistem radio

Mai jos sunt enumerati o serie de parametrii care permit o configurare avansata a sistemului radio:

RadiusServerUserAuthentication

VLANTagging

802.1PPriorityTagging

HorizonThroughputSpeed

AdaptiveTransmitPowerControl

ModemAuthentication

ThresholdAlarms

RapidLinkShutdown(RLS)

TimingProtocol(SNTP)

AdaptiveModulation

RadioRedundancy

Dupa realizarea setarilor de baza se va trece la instalarea fizica a echipamentului radio, respectand urmatorii pasi:

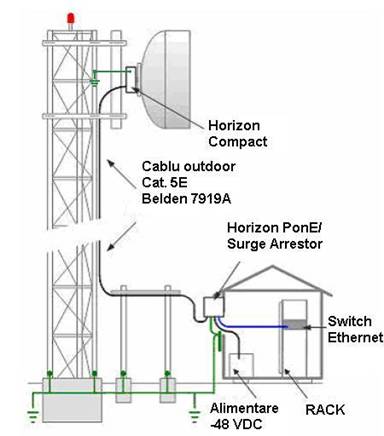

Instalarea echipamentului radio si a antenelor pe pilon la inaltimea prevazuta in proiectul tehnic (PT);

Echipamnetul PonE va fi instalat in minishelter pe tavita de sus in partea dreapta spate;

Inainte de mufare, cablurile vor fi introduse prin presetupele de pe partea dreapta a minishelterului;

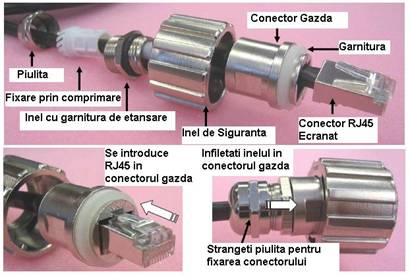

Mufarea cablului STP (SFTP) astfel:

se vor introduce pe cablu partile componente al conectorului (ca in figura de mai jos), aceasta mufa se va conecta in Horizon Compact;

se vor sertiza mufele RJ45 (se va utiliza obligatoriu RJ45 ecranat) (cablul intre PonE si Horizon Compact este drept);

Trasarea cablurilor intre PonE si Horizon Compact (cu mufa din figura de mai sus catre Horizon Compact) ;

Se vor conecta cablurile:

Alimentare -48Vcc

Cablul de date si alimentare iintre PonE si PORT1

Cablul de management intre PonE si PORT2

Cablurile de impamantare in punctele indicate

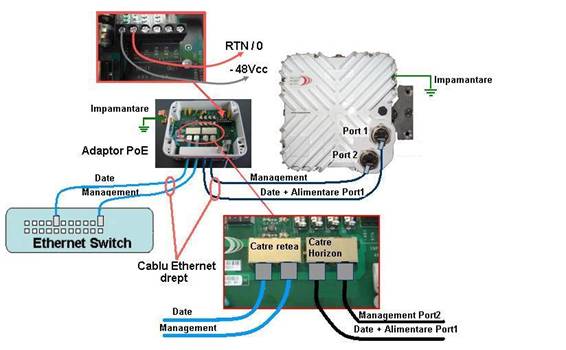

respectand figura de mai jos:

Inainte de alimentarea echipamentului se va verifica corectitudinea realizarii conexiunilor.

Alimentarea echipamentului

Echipamentul RR Horizon Compact va fi alimentat la - 48Vcc prin intermediul PonE din bara de 48V a minishelterului, pozitiile F3 (circuit 2/6A),F4 (circuit3/6A), F5 (circuit4/6A). Pe cele 3 circuite pot fi alimentate 3 link-uri radio.

Pentru teste se va folosi circuitul 2 de 6 A/48Vcc (F3).

Aliniere antena

Se slabesc suruburile care fixeaza bratarile sistemului de prindere, astfel incat acestea sa se poata misca usor pe suport. Se orienteaza antena pe directia capatului indepartat, apoi se strang suruburile.

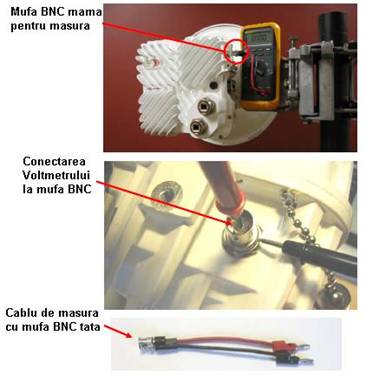

Din linia de comanda se activeaza portul BNC:

->set alignment on Enter

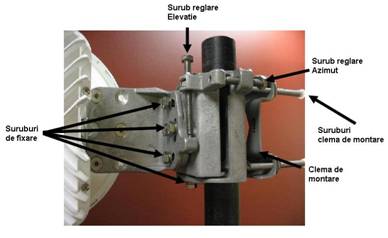

Pentru reglajul fin sistemul de fixare este prevazut cu un surub pentru deplasarea pe orizontala si unul pentru verticala. Se slabesc piulitele de fixare a suruburilor de reglaj fin, se conecteaza un voltmetru la portul BNC, si se incepe ajustarea alinierii.

Mai jos sunt prezentate 2 exemple de prindere a antenei pe pilonet tip "teava".

Semnalul receptionat ar trebui sa fie in limita a ±3dB fata de bugetul de link calculat.

Odata realizata alinierea se fixeaza suruburile de reglaj prin strangerea piulitelor de fixare si se dezactiveaza portul BNC din linia de comanda:

->set alignment off Enter.

Obs. Portul BNC este folosit si in alte scopuri decat alinierea, motiv pentru care se dezactiveaza dupa aliniere.

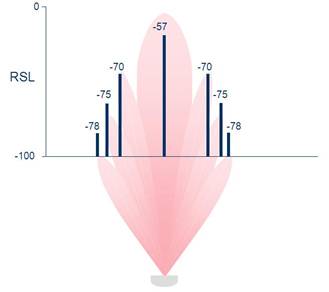

Diametrul undei radio emise de ansamblul de echipamente Horizon Compact+antena Andrew VHLP4 13GHz nu este mai mare de 2°, de aceea este recomandat ca reglajul fin sa se faca prin rotirea cu cate 1/10 de tura a suruburilor de reglaj. O rotire completa a surubului de reglaj inseamna o deplasare cu 1° a antenei.

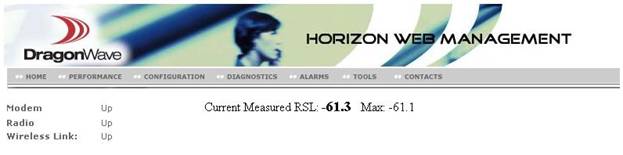

Alinierea poate fi urmarita si pe interfata WEB, in meniul Tools → Link Alingment se afiseaza RSL maxim obtinut si RSL masurat.

Informatii despre starea de functionare a link-ului

In linie de comanda:

->get alarms: fara alarme

->get modem statistics:

RSL=±3 dB,

Eb/No ≥ 19dB,

SNR ≥ 24dB,

Equalizer stress normal 30 insa se poate accepta <150

->get traffic statistics - Erorile de modem 0.00e+00

->get health - Starea partilor operationale

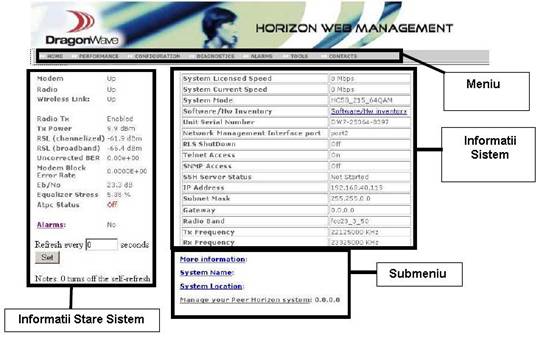

WEB:

In partea stanga a paginii sunt prezentate informatiile de stare ale sistemului

In meniul Home, fereastra centrala sunt informatii de configurare a sistemului

In meniul Performance, fereastra centrala sunt informatii de trafic ethernet si wireless.

Dupa punerea in functiune a link-u;ui radio se vor realize conexiunile la nivel Ethernet cu switch/router backbone din locatie.

Se vor efectiua teste de trafic pe acest link cu ajutorul utilitarului jperf.

Se vor realiza capturi de trafic si se vor anexa la raportul PIF.

Diagnosticarea si depanarea unui link radio:

Alarme:

Modem Receive Loss of Signal = nu se receptioneaza semnal dinspre capatul indepartat

Radio Mismatch = setare incorecta a benzii radio, inversarea frecventelor TxH/TxL

Ethernet Link Down = lipsa conectare retea

Modem Hardware Fault = inlocuiti unitatea radio

Radio Power Amp = inlocuiti unitatea radio daca alarmele contorizate cresc

Synthesizer Unlock = inlocuiti unitatea radio daca alarma persista

Probleme cu semnalul receptionat:

Diferente intre semnalele receptionate (RSL) la cele doua capete:

o   se folosesc bucle RF pentru a determina daca emitatorul la un capat sau receptorul la celalalt capat functioneaza corespunzator;

o   se verifica prezenta alimentarii la ambele capete.

Nivel semnal Rx scazut la ambele capete:

o   verificati ca linia de vizibilitate este neintrerupta;

o   verificati alinierea link-ului radio;

o   verificati puterea de transmisie la ambele capete;

o    link afectat de fading;

o    verificati daca link-ul are aceeasi polarizare la ambele capete.

Calitatea semnalului radio

verificati parametrii de functionare corespunzatoare ai link-ului prin comenzile (CLI): ->get alarms;

->get modem statistics;

->get traffic statistics;

->get health.

Aceste verificari pot fi efectuate si prin accesarea echipamentului prin web management.

Pierderi de pachete, throughput necorespunzator

verificati calitatea semnalului RF;

verificati diferente de modulatie intre cele doua capete

verificati statisticile traficului Ethernet;

verificati setarile porturilor ethernet de viteza, duplex;

verificati setarile de COS/QOS;

verificati integritatea cablurilor;

Utilitarul Merlin

utilitar de diagnosticare;

reset to default - nu se pot reseta user name si parola, (pot fi resetate cu ajutorul producatorului de echipamente);

recuperarea adreselor IP;

recuperarea seriei echipamentului;

upgrade-uri de soft.

ANEXA 1 FISA DE PUNERE IN FUNCTIUNE LINK RADIO

Serie Echipament
Data PIF..
Locatie..

Realizat: Verificat:

Nume Nume

Prenume Prenume

Functie Functie
