Sistem de control acces la s.c. cos broker asigurari s.r.l.

SISTEM DE CONTROL ACCES

LA

S.C. COS BROKER ASIGURARI S.R.L.

1. TEMA PROIECTULUI

Tema proiectului este realizare unui sistem de control acces pentru obiectivul S.C. COS BROKER ASIGURARI S.R.L. la sediul acestuia din strada Lacului Nr.10, societate de asigurari. Prezenta documentatie cuprinzand toate detaliile referitoare la executia si montajul SISTEMULUI DE CONTROL ACCES pentru aceasta locatie.

Echipamentele folosite sunt fiabile si de calitate, corespunzand normelor nationale si europene de securitate.

Prezentul proiect s-a elaborat avand la baza urmatoarele documente:

planul obiectivului;

cerintele beneficiarului;

cartile tehnice ale echipamentelor;

normele tehnice emise de Politie.

2. DESCRIEREA OBIECTIVULUI

2.1 Adresa

Adresa obiectivului este strada Lacului Nr. 10, Localitatea Arad, Judetul Arad, cod 310123. Numerele de telefon sunt 0257-22.89.86 / 0257-22.89.87, iar faxul 0257-22.89.88.

2.2 Persoana de contact

Directorul societatii este d-nul ASSAEL ZOLTAN, iar ca persoana de legatura pentru obiectiv este inginerul IT, d-nul SCHEFER LUCIAN, telefon 0257-22.89.86, int. 103, numar telefon mobil 0724-127856, adresa e-mail lucian.schefer@cos-broker.ro.

2.3 Amplasarea obiectivului

Obiectivul este situat in municipiul Arad, strada Lacului Nr.10, intr-o casa fara etaj, in partea stanga este parcarea societatii COS BROKER ASIGURARI SRL, iar in partea dreapta o casa particulara. In fata obiectivului este o sosea cu sens unic care vine dinspre Piata Mihai Viteazul, iar in spatele obiectivului este un parc (fig. 2.3.1).

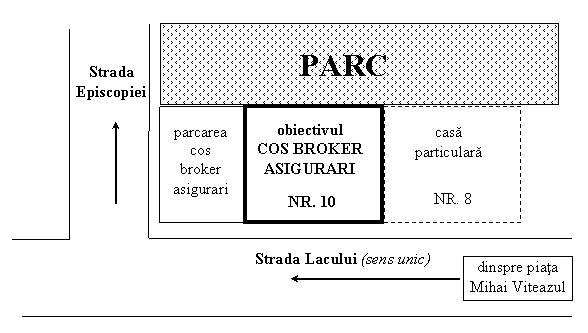

Fig. 2.3.1 - Amplasarea obiectivului si vecinii

2.4 Elemente de constructie

Obiectivul este construit din caramida cu pereti exteriori de aproximativ 30 cm grosime, iar peretii interiori de 20 cm grosime. Suprafata totala a obiectivului este de 20m lungime (front stradal) si 17m latime, iar parcarea este pe coltul intersectiei de 7m front stradal cu strada Lacului si 17m front stradal cu strada Episcopiei. Parcarea este betonata si are latime de 5m (front stradal) si lunga de 17m (pe toata lungimea cladirii).

In interiorul obiectivului sunt 8 (opt) incaperi, dupa cum urmeaza:

- Hol public - Are suprafata de 12.5m x 12.5m = 156mp, este situat in partea de acces in obiectiv, accesul facandu-se direct din strada pe o usa din tamplarie de aluminiu cu geamuri termopan transparente, care este conpusa din doua corpuri, latimea totala fiind de 2.5m. Aceasta incapere nu dispune de ferestre.

- Biroul Administrator - Are suprafata de 4.5m x 4m = 18mp, accesul facandu-se din incaperea Hol public, pe o usa din tamplarie PVC. Aceasta incapere dispune de o fereastra situata pe partea din spate a cladirii (inspre parc).

- Magazia - Are suprafata de 6m x 4m = 24mp, accesul facandu-se tot din incaperea Hol public, pe o usa din tamplarie PVC. De asemenea si aceasta incapere dispune de o fereastra situata pe partea din spate a cladirii inspre parc.

- Biroul Secretariat - Are suprafata de 7m x 4m = 28mp, accesul facandu-se din incaperea Hol public, pe o usa din tamplarie PVC cu geam termopan mat. Aceasta incapere dispune de o fereastra situata pe partea din dreapta a cladirii, care este situata inspre curtea vecina. Din aceasta incapere se poate trece in Biroul Director.

- Biroul Director - Are suprafata de 9.5m x 4m = 38mp, accesul facandu-se din incaperea Secretariat, pe o usa din tamplarie PVC. Aceasta incapere dispune de doua ferestre situata pe partea din spate a cladirii (inspre parc).

- Biroul Documente secrete - Are suprafata de 7m x 5m = 35mp, accesul facandu-se din incaperea Hol public, pe o usa din tamplarie PVC. Aceasta incapere dispune de asemenea de o fereastra situata pe partea din dreapta a cladirii, care este situata inspre curtea vecina.

- Camera valori - Are suprafata de 4m x 4m = 16mp, accesul facandu-se pe o usa din tamplarie de aluminiu dintr-o alta incapere denumita Antecamera, in aceasta intrandu-se din incaperea Hol public, pe o usa din tamplarie PVC. Aceste doua incaperi nu dispun de nici o fereastra.

Parcarea poate gazdui un numar de 6 masini si are o suprafata de 5m x 17m = 80mp, accesul facanduse de pe strada Lacului. Parcarea este betonata si iluminata noaptea.

3. SOLUTIA TEHNICA

3.1 Descrierea instalatiei de control acces

Sistemul de control acces are ca scop oprirea persoanelor neautorizate (in special clientii) de a intra din holul public in birourile rezervate doar personalului angajat. Exceptie facand biroul secretariat.

La realizarea proiectului s-a avut in vedere faptul ca manipularea sistemului se va face de catre oricare din angajati (sau oricare detinator de card) si anume la intrarea in birouri si dupa anumite reguli.

Usile care vor fi protejate sunt de la urmatoarele birouri: Administrator, Magazie, Birou documente secrete, Camera de valori si Antecamera acesteia.

De asemenea tot pe baza cartelei se va putea intra in parcare, aceasta fiind prevazuta cu o bariera si cu un cititor de proximitate.

3.2 Structura instalatiei

Sistemul de control acces are urmatoarea structura a instalatiei:

- 7 Controlere acces Kantech/DSC de tip KT-100 (control acces pentru o usa, pana la 8000 utilizatori cu posibilitate de legare in retea);

- 6 Cititoare de proximitate Kantech/DSC de tip ioProx P225XSF (citirea cartelei pana la 10cm, standard XSF);

- 1 Cititor de proximitate Kantech/DSC de tip ioProx P335XSF (destinat acces auto cu citirea cartelei pana la 12cm, standard XSF);

- 6 Detector PIR acces Kantech/DSC de tip t-REX (detectarea trecerii de usa - Exit Detector);

- 5 Yale electromagnetice de tip NF6100 (montaj ingropat cu stare normal inchisa, deblocare la aparitia tensiunii cu parghie pentru deblocare mecanica, placa frontala scurta);

- 1 Yala electromagnetica de tip NF6200 (montaj ingropat cu stare normal inchisa, deblocare la aparitia tensiunii cu parghie pentru deblocare mecanica, placa frontala lunga);

- 3 Alimentatoare Kantech/DSC de tip PC4204;

- 1 Buton urgenta incendiu cu geam de tip SCP-1.

- 1 Bariera rezidentiala IDEA de tip PASS220RR (bariera pentru acces auto, brat 3m, timp deschidere 4.5 sec)

3.3 Dispunerea componentelor sistemului de control acces

Sistemul de control acces, pentru usa supravegheata, are in componenta cate un cititor de proximitate P225XSF situat pe partea dreapta a usii dinspre incaperea Hol public, iar pe partea dinspre respectivul birou are deasupra acesteia un detector de iesire t-REX, care verifica daca persoana respectiva a intrat in birou. Fiecare usa are o yala electromagnetica NF6100, iar spre partea dinspre Holul public clanta lipseste, pentru ca accesul sa nu se poata face fara cartela doar dinspre birou spre hol. Aceasta configuratie este aceeasi pentru birourile: Administrator, Magazie si Birou documente secrete.

Pentru biroul Secretariat si Director nu se justifica instalarea unui control acces.

La usa de la intrare in Holul public pe partea dreapta in afara cladirii este amplasat un cititor de proximitate P225XSF situat pe partea dreapta a usii, in interior deasupra acesteia un detector de iesire t-REX, iar in stanga ei, tot in interior este amplasat un Buton urgenta incendiu SCP-1, care daca se apasa toate yalele usilor controlate intra automat pe deschis, exceptand yala de la usa Camerei de valori. Yala care se monteaza la usa de la intrare este de tip NF6200.

Pentru incaperile Camera valori si Antecamera dispunerea control accesului este urmatoarea: usa dintre Hol public si Antecamera, are in componenta cate un cititor de proximitate P225XSF situat pe partea dreapta a usii dinspre Holul public, iar pe partea dinspre Antecamera este deasupra un detector de iesire t-REX, care verifica daca persoana respectiva a intrat in antecamera. Usa are o yala electromagnetica de tip NF6100, iar spre partea dinspre Holul public clanta lipseste. La usa de la Camera de valori cititorul de proximitate este pe partea dreapta iar pe partea dinspre Camera de valori este deasupra usii un detector de iesire. Deschiderea usilor se va configura in asa fel incat daca este deschisa una dintre cele 2 usi (fie de la Antecamera, fie de la Camera de valori), cealalta sa nu poate fi deschisa.

Parcarea privata dispune de un sistem de control acces si un cititor de proximitate P335XSF situat pe un stativ de fier la intrarea in parcare si o bariera PASS220RR pentru acces auto cu un brat 3m si timp deschidere 4.5 sec.

In biroul Administrator este instalat un calculator care este legat la cele 7 control accesuri printr-un convertor serial (RS232) la RS485. De asemenea in acest birou este amplasat alimentatorul PC4204 pentru control accesul la biroul Administrator si Magazie si pentru control accesul la Parcarea privata. Celelalte doua alimentatoare sunt situate in Antecamera, si deservesc restul control accesurilor astfel: unul pentru intrare si Birou documente secrete si celalalt pentru Camera de valori si Antecamera.

Pentru asigurarea continuitatii functionarii sistemului de control acces fara alimentarea de la retea (in cazul unui sabotaj, sau pene de curent) pe o durata de minim 12 ore s-au prevazut cele 3 alimentatoare cu acumulatoare tampon de 12V/17Ah, iar bariera din parcare s-a prevazut cu o sursa neintreruptibila de 650VA.

Dispunerea componentelor sistemului de controll acces este prezentata in tabel:

Tabel. 3.3.1 - Dispunerea componentelor sistemului de acces

3.4 Lista echipamentelor folosite

Pentru sistemul de control acces in unitate s-au folosit urmatoarele echipamente:

Tabel. 3.4.1 - Lista echipamentelor folosite

3.5 Calculul energetic al sistemului

Incarcarea instalatiei se calculeaza pe baza consumului control accesurilor, cititoarelor de proximitate si yalelor in cazul cel mai defavorabil (cand se deschid toate in acelasi timp, sau este apasat butonul de alarma incendiu. In tabelele urmatoare sunt prezentate incarcarile pe fiecare din cele trei surse de alimentare cu acumulatoarele rescpective:

Tabel. 3.5.1 - Incarcarea pe sursa din biroul Administrator

Tabel. 3.5.2 - Incarcarea pe sursa pentru Antecamera si Camera valori

Tabel. 3.5.2 - Incarcarea pe sursa pentru Hol public si Birou documente secrete

In concluzie, sistemul va fi echipat cu 3 acumulatoare tampon de 12V/17Ah amplasate in cutiile metalice ale alimentatoarelor, care in lipsa tensiunii de la reteaua de alimentare vor asigura alimentarea sistemului aproximativ 12 ore in cele mai mari conditii de consum ale tuturor componentelor sistemului de control acces.

3.6 Jurnal de cablu

Pentru cablarea sistemului de control acces s-au folosit 3 tipuri de cablu: cablu UTP, cablu alimentare si cablu efractie. Caracteristicile cablurilor sunt urmatoarele:

Tabel. 3.6.1 - Modelele de cablu utilizate

Cablul UTP se foloseste la conexiunea intre calculator si fiecare din cele 7 centrale de control acces, legate pe iesirea de la convertorul RS232/RS485 si pentru alimentarea acestora.

Tabel. 3.6.2 - Conexiunile pentru cablul UTP cat5e

Cablul alimentare se foloseste pentru alimentarea de la retea a celor 3 alimentatoare si a barierei.

Tabel. 3.6.3 - Conexiunile pentru cablul alimentare

Cablul de alimetare retea care duce la bariera va fi introdusa intr-un tub copex separat de celelalte cabluri ale sistemului de control acces. De preferabil acest tub poate fi ingropat la minim 30 cm in pamant pe traseul spre bariera.

Cablurile efractie se folosesc la legatura intre centrala si detectoare, centrala si cititoare de proximitate, centrala si butonul de incendiu. In continuare este prezentata corespondenta culorilor pentru fiecare din cazuri:

Tabel. 3.6.4 - Conexiunile pentru cablul efractie care face legatura intre

centrala si detectoare

Tabel. 3.6.4 - Conexiunile pentru cablul efractie care face legatura intre

centrala sicititoarele de proximitate

Tabel. 3.6.4 - Conexiunile pentru cablul efractie care face legatura intre

centrala si butonul de incendiu

3.7 Conditii tehnice de monaj

Centralele de control acces se amplaseaza in tavanul fals.

Cititoarele de proximitate se amplaseaza langa usa de acces la o inaltime convenabila pentru a avea usor accesul la acestea, de preferabil pe partea dreapta.

Detectoarele PIR acces se amplaseaza deasupra usii in pertea opusa peretelui unde se amplaseaza cititoarele de proximitate.

Butonul de incendiu se amplaseaza in interiorul Holului pentru public, langa usa principala, pe partea dreapta a acesteia (vazuta din interior).

Sursele de alimentare se amplaseaza de asemenea in tavanul fals.

Retelele de cabluri se vor realiza conform planului din proiect si se vor realiza in tuburi de plastic (PVC) si in pat cabluri.Tuburile de plastic se vor monta la distanta de alte circuite electrice.

Tubulatura aferenta pentru sistemul de control acces va fi pozat cu pat cablu sau deasupra tavanului fals, la o distanta de minim 30 cm de circuitele electrice si de prizele de retea (220V).

Toate conexiunile intre cabluri sau la echipamentele sistemului de control acces se vor realiza in doze sau in interiorul echipamentelor, pentru a asigura protectia si siguranta maxima a instalatiei.

3.8 Modul de asigurare a garantiei si service-ului

Firma INFINITI TRADE SRL asigura garantia echipamentelor instalate pe o perioada de 1 an de z ile. Post garantia va fi stabilita de comun acord cu beneficiarul dupa expirarea perioadei de garantie. In caz de survenire a vreunui defect, firma INFINITI TRADE SRL garanteaza interventia in maxim 24 de ore de la aparitia defectului.

Se recomanda sa se faca verificari periodice asupra sistemului, aceste verificari sa faca obiectul unui contract de service. Verificarile urmand a fi facute minim o data pe luna, simuland conditii de defect: intrerupere alimentare retea, scoaterea detectoarelor din circuit, scurtcircuit.

Pentru a nu pierde garantia aparaturii si a instalatiei, cat si pentru a-I asigura o utilizare sigura si indelungata se recomanda a se evita interventiile necalificate sa orice fel de improvizatii.

4. DATELE TEHNCE ALE ECHIPAMENTELOR

4.1 Control accesul

Control accesul este Kantech/DSC de tip KT-100 si contine toate intrarile si iesirile necesare pentru a controla o usa, dar ea poate fi legata intr-o retea si controland pana la 32 de usi.

In sistemul de fata ea este legata la cititoare de proximitate, dar poate sa fie legata si la tastatura, sporind securitatea usii controlate.

KT-100 supervizeaza constant conditiile de alimentare si raporteaza LOW POWER. Iesirile sunt protejate impotriva scurt circuitelor si supratensiune. Orice alta functionare anormala este raportata softwareului.

Tabel. 4.1.1 - Caracteristicile tehnice KT-100

4.2 Cititoarele de proximitate

Cititoarele de proximitate sunt Kantech/DSC de tip ioProx P225XSF si P335XSF. Sunt cititoare rezistente la apa si la vandalism, au incorporate un buzzer si un indicator LED. Formatul XSF este compatibil doar cu produsele oferite de acelasi producator (Kantech). Cititoarele recunosc milioane de coduri unice.

Ele sunt de dimensiune mica si se pot instala pe pereti, usi etc. Raza de actiune a cititorului de proximitate poate varia in functie de modelul ales. Caracteristicile lor sunt:

Tabel. 4.2.1 - Caracteristicile tehnice P225XSF

Tabel. 4.2.2 - Caracteristicile tehnice P335XSF

4.3 Detectoare PIR acces

Detectoarele PIR acces sunt de tip t-REX si sunt detectoare care utilizeaza detectia infrarosu si impreuna cu DSP sunt destinate pentru aplicatii de control acces.

Tabel. 4.3.1 - Caracteristicile tehnice t-REX

4.4 Yalele electromagnetice

Yalele electromagnetice sunt de tip NF6100 si NF6200 sunt dispozitive electromagnetice de deschidere, montaj ingropat. Starea lor este normal inchisa, iar la aparitia tensiunii se deblocheaza.

Tabel. 4.4.1 - Caracteristicile tehnice NF6100

Tabel. 4.4.2 - Caracteristicile tehnice NF6200

4.5 Alimentatoarele

Alimentatoarele sunt Kantech/DSC de tip PC4204 sunt montate in cutii de metal si au urmatoarele caracteristici:

Tabel. 4.5.1 - Caracteristicile tehnice ale alimentatorului PC4204

4.6 Bariera rezidentiala

Bariera rezidentiala este de tip PASS220RR, bariera acces auto, cu brat de 3m.

Tabel. 4.6.1 - Caracteristicile tehnice ale barierei PASS220RR

4.7 Buton urgenta incendiu

Butonul de urgenta incendiu cu geam este de tip SCP-1, se utilizeaza prin apasare pe geamul de sticla.

5. SCHEMA BLOC A SISTEMULUI DE CONTROL ACCES

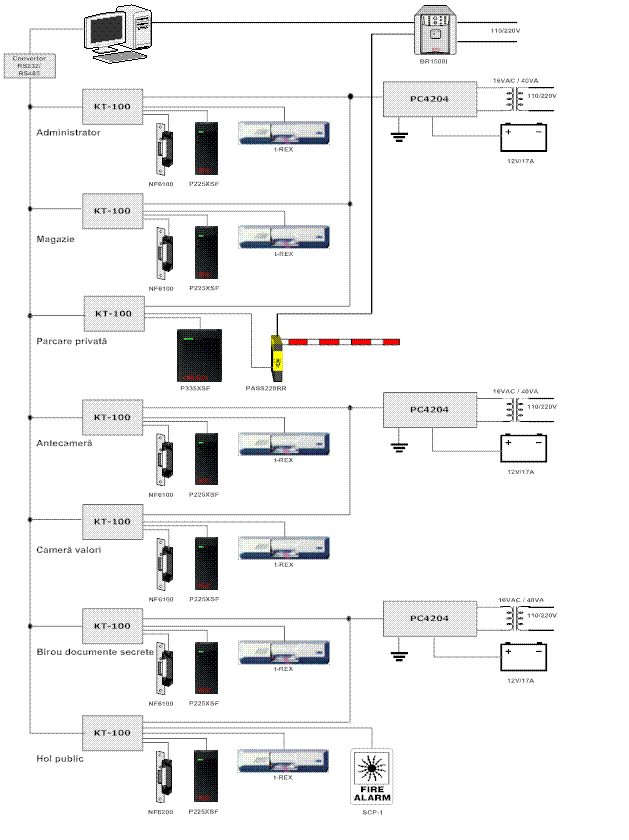

Fig. 5.1 - Schema bloc a sistemului de control acces

6. PLANUL OBIECTIVULUI

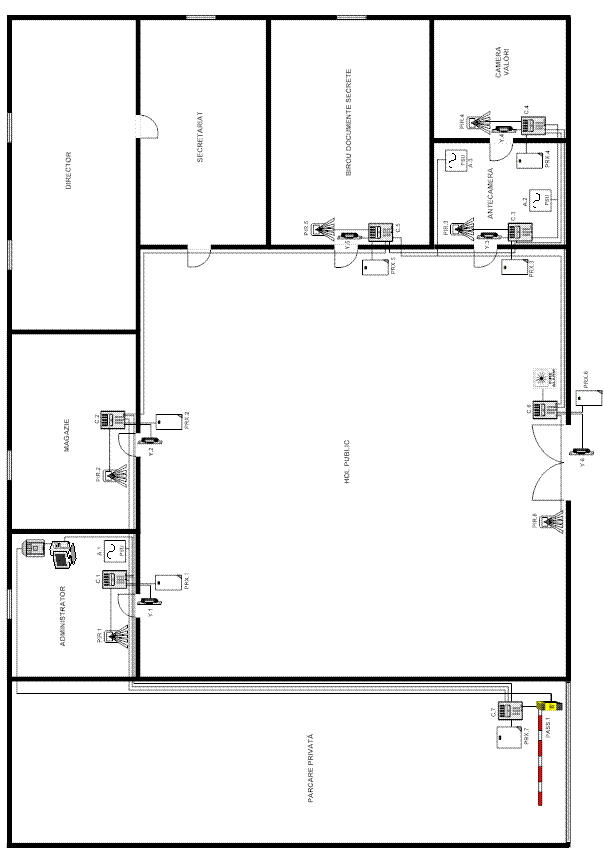

Fig. 5.1 - Planul obiectivului si amplasarea echipamentelor sistemului de control acces

LEGENDA

Tabel. 5.1 - Legenda

7. PROCES VERBAL DE PREDARE PRIMIRE

Proces verbal de receptie la terminarea lucrarilor privind lucrarea "SISTEM DE CONTROL ACCES", executat de SC INFINITI TRADE SRL beneficiarului SC COS BROKER ASIGURARI SRL.

S-au executat lucrari de catre executant dupa cum urmeaza: proiectare, cablare, livrare, montare, instruire personal.

Lucrarile au fost executate pe baza avizului nr. 12834 eliberat de IPJ Arad la data de 08.10.2007.

Lucrarile ce fac obiectul prezentului proces verbal sunt in garantie timp de 12 luni incepand cu data de 09.10.2007 pana la 08.10.2008.

Comisia de receptie formata din:

ing. Simandan Caius - reprezentant al SC INFINITI TRADE SRL

dir. Vasile Ion - reprezentant al SC COS BROKER ASIGURARI SRL

comisar Banciu Gheorghe - reprezentant al IPJ ARAD

a constatat ca lucrarile executate sunt conforme cu proiectul si cererea de avizare.

Procesul verbal s-a incheiat in 2 exemplare.

Executant:

INFINITI TRADE SRL

ing. Simandan Caius

Beneficiar:

COS BROKER ASIGRARI SRL

dir. Vasile Ion

Reprezentant IPJ ARAD

comisar Banciu Gheorghe
