Schema o treapta paralel pentru prepararea apei calde (fig.1. este cea mai veche. In prezent se mai utilizeaza numai in anumite cazuri,
la punctele termice centralizate de capacitate redusa, cand ponderea consumului
de caldura pentru prepararea apei calde este mare fata de cel pentru incalzire

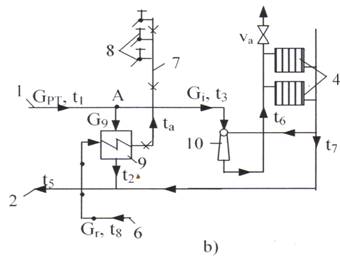

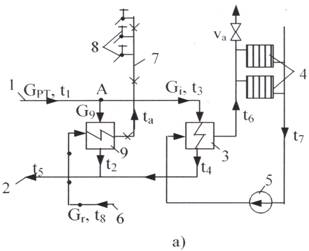

Fig. 1.6. Scheme de puncte termice centralizate in sisteme bitubulare inchise, cu
prepararea apei calde, o treapta paralel cu: a) racordare
indirecta; b) racordare directa cu amestec: 1,2 - retea de apa fierbinte (tur/retur); 3 schimbator de
caldura pentru incalzire; 4 -consumatori de caldura pentru incalzire; 5 - pompa de
circulatie; 6 - apa rece; 7 - apa calda
de consum; 8 - consumatori de apa calda; 9 - schimbator de
caldura pentru prepararea apei calde; 10
- hidroelevator.
In cazul
racordarii directe cu amestec, apa fierbinte este distribuita din
punctele termice
centralizate la mai multe puncte termice cu hidroelevatoare amplasate in
general in cladirile
consumatorilor. Prepararea apei calde
se poate face si cu acumulare, folosind rezervoare cu
serpentine (boilere) sau fara
serpentine de incalzire.
