Schema o treapta serie pentru
prepararea apei calde (fig.1.7) reprezinta o solutie imbunatatita a celei cu o treapta
paralel, necesitand in punctele termice centralizate un debit de apa fierbinte de calcul mai mic (comparativ cu
punctele termice centralizate o trapa paralel fara acumulare).

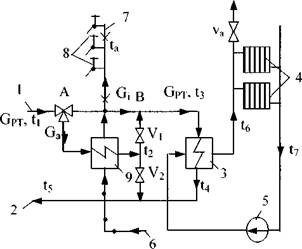

Fig.1.7.
Schema punctului termic centralizat in sistem
bitubular inchis, cu prepararea apei calde, o treapta serie: 1,2 -
retea de apa fierbinte (tur/retur); 3 - schimbator de
caldura pentru incalzire; 4 - consumatori de caldura
pentru incalzire; 5 -pompa de circulatie; 6 - apa rece; 7 - apa
calda de consum; 8 - consumatori de apa calda; 9 -
schimbator de caldura pentru prepararea apei calde;
Ea conduce insa, in anumite perioade din cursul sezonului de
incalzire, in functie si de valorile
momentane ale consumului de caldura pentru prepararea apei calde, la
diminuarea cantitatii de
caldura livrata consumatorilor de incalzire fata
de aceia necesara.
Gradul de diminuare depinde si de ponderea
consumului de caldura
fata de
