Regulatoare climatice

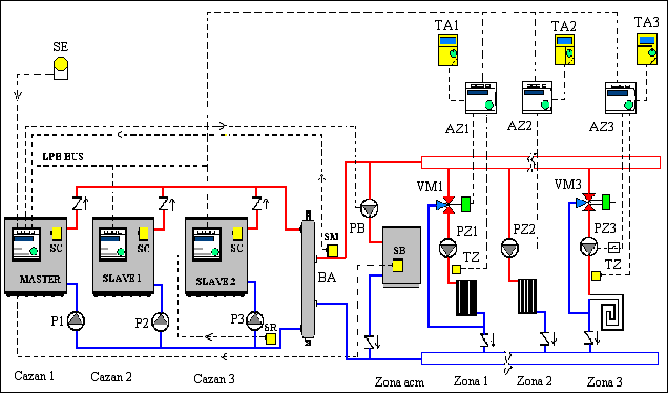

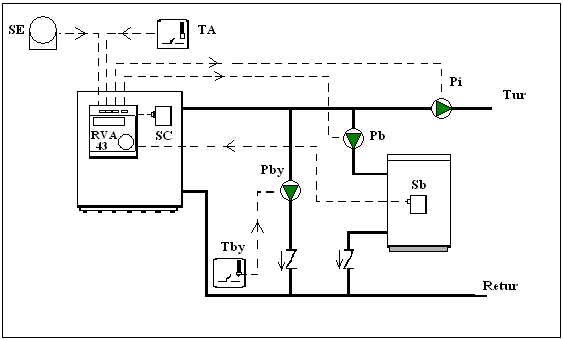

- un cazan + o zona de incalzire + preparare acm in boiler

- cazane in cascada

- preparare acm

- incalzire pe mai multe zone

Regulatoare climatice

SIME

LOGICA REMOTE CONTROL

Compatibilitate: PLANET, PLANET DEWY,     LOGO

Performante:- controlul unei microcentrale,

- reglare dupa temperatura mediului ambient si temperatura externa,

- programare temperaturi pe ore si zile,

- afisare pe cristale lichide,

- tasta de prezenta,

- autoadaptare la caracteristicile mediului,

- gestionarea temperaturilor in boilerul de acm,

- mod de functionare incalzire/acm     programabil,

- autodiagnoza.

- selectare automata/manuala pentru 16 curbe de incalzire.

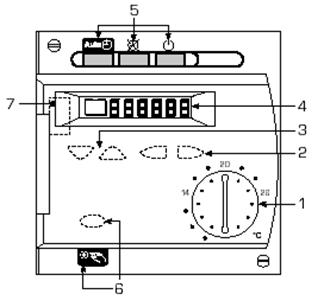

Regulatoare climatice RVA - Albatros

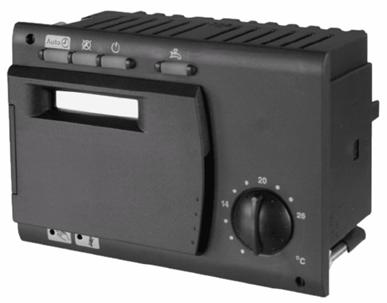

RVA 43.222

Compatibilitate: RS, RMG, 2R Performante:- functionare in cascada (16 grupuri termice),

- controlul a trei zone de incalzire,

- preparare acm,

- comanda arzatoare ½ trepte,

- reglare dupa temperatura mediului ambient si temperatura externa,

- programare temperaturi pe ore si zile,

- afisare pe cristale lichide,

- trei nivele de acces la parametrii programabili,

- mod de functionare incalzire/acm programabil,

- autodiagnoza. - selectare pentru 16 curbe de incalzire.

RVA 46.531

Compatibilitate: PLANET, PLANET DEWY, LOGO,RS, RMG, Performante:- controlul unei zone de incalzire cu pompe sau vane cu 3 / 4 cai,

- comanda unui arzator in una sau doua trepte sau a unei microcentrale

- reglare dupa temperatura mediului ambient si temperatura externa,

- programare temperaturi pe ore si zile,

- afisare pe cristale lichide,

- trei nivele de acces la parametrii programabili,

- reglarea temperaturii cu pompa sau vana cu trei cai,

- autodiagnoza.

- selectare pentru 16 curbe de incalzire.

RVA 47.320

Compatibilitate: PLANET, PLANET DEWY, LOGO Performante:- controlul functionarii in cascada a pana la patru microcentrale,

- comanda unui arzator in una sau doua trepte sau a unei microcentrale

- reglare dupa temperatura mediului ambient si temperatura externa,

- programare temperaturi pe ore si zile,

- preparare acm,

- afisare pe cristale lichide,

- trei nivele de acces la parametrii programabili,

- reglarea temperaturii pe tur cu pompa de circulatie,

- autodiagnoza.

- selectare pentru 16 curbe de incalzire.

VIESSMANN

VITOTRONIC 100

Compatibilitate: VITOMAX 100 / 200 / 300, VITOPLEX 100 / 300, VITOROND 200, VITOGAZ 100, VITOCROSSAL 300

Performante:- automatizarea completa a unui cazan,

- comanda unui arzator in doua trepte sau cu modulatie,

- reglare dupa temperatura exterioara,

- controlul prepararii acm,

- afisare pe cristale lichide,

- doua nivele de acces la parametrii programabili,

- reglarea continua a temperaturii pe retur,

- sistem de autodiagnoza.

- recunoasterea automata a configuratiei instalatiei (functia "Plug & Work),

- interfata Optolink pentru cuplarea la un PC,

- posibilitatea controlului de la distanta (cuplat cu VITOCOM 300),

- prin cuplarea cu VITOTRONIC 333 se poate realiza controlul mai multor cazane in cascada.

- gestionarea perioadelor de service,

- afisarea consumului de combustibil.

- conectare prin linie de comunicatie standardizata LON-BUS.

VITOTRONIC 200

Compatibilitate: VITOMAX 300, VITOPLEX 300, VITOROND 200, VITOCROSSAL 300

Performante:- automatizarea completa a unui cazan,

- controlul unei instalatii cu o singura zona,

- comanda unui arzator in doua trepte sau cu modulatie,

- reglare dupa temperatura exterioara,

- programare regim de temperaturi pe ore si zile,

- controlul prepararii acm,

- afisare pe cristale lichide,

- doua nivele de acces la parametrii programabili,

- reglarea continua a temperaturii pe retur,

- sistem de autodiagnoza.

- recunoasterea automata a configuratiei instalatiei (functia "Plug & Work),

- interfata Optolink pentru cuplarea la un PC,

- posibilitatea controlului de la distanta (cuplat cu VITOCOM 300),

- gestionarea perioadelor de service,

- afisarea consumului de combustibil.

- conectare prin linie de comunicatie standard LON-BUS.

VITOTRONIC 300

Compatibilitate: VITOMAX 300, VITOPLEX 100 / 300, VITOROND 200, VITOGAZ 100 VITOCROSSAL 300

Performante:- automatizarea completa a unui cazan,

- controlul unei instalatii cu un circuit conectat direct si cu maxim doua circuite de incalzire cu vane de amestec ,

- programarea digitala a regimului de temperatura pe ore si zile ale     saptamanii,

- comanda unui arzator in doua trepte sau cu modulatie,

- reglare dupa temperatura exterioara,

- controlul prepararii acm,

- afisare pe cristale lichide,

- doua nivele de acces la parametrii programabili,

- reglarea continua a temperaturii pe retur,

- sistem de autodiagnoza.

- recunoasterea automata a configuratiei instalatiei (functia "Plug & Work),

- interfata Optolink pentru cuplarea la un PC,

- posibilitatea controlului de la distanta (cuplat cu VITOCOM 300),

- gestionarea perioadelor de service,

- afisarea consumului de combustibil.

- conectare prin linie de comunicatie standard LON-BUS.

- posibilitatea selectarii unui regim de functionare pentru "uscarea controlata a pardoselii".

VITOTRONIC 333

Compatibilitate: VITOMAX 300, VITOPLEX 100 / 300, VITOROND 200, VITOGAZ 100 VITOCROSSAL 300

Performante:- automatizarea completa pentru functionarea in cascada a maxim 4 cazane (in combinatie cu VITOTRONIC 100 GC1 pe fiecare cazan),

- controlul unei instalatii cu un circuit conectat direct si cu maxim doua     circuite de incalzire cu vane de amestec ,

- programarea digitala a regimului de temperatura pe ore si zile ale     saptamanii,

- comanda unui arzator in doua trepte sau cu modulatie,

- reglare dupa temperatura exterioara,

- controlul prepararii acm,

- afisare pe cristale lichide,

- doua nivele de acces la parametrii programabili,

- reglarea continua a temperaturii pe retur,

- sistem de autodiagnoza.

- recunoasterea automata a configuratiei instalatiei (functia "Plug & Work),

- interfata Optolink pentru cuplarea la un PC,

- posibilitatea controlului de la distanta (cuplat cu VITOCOM 300),

- gestionarea perioadelor de service,

- afisarea consumului de combustibil.

- conectare prin linie de comunicatie standard LON-BUS.

- posibilitatea selectarii unui regim de functionare pentru "uscarea controlata a pardoselii".

- trecerea automata la ora de vara/iarna.

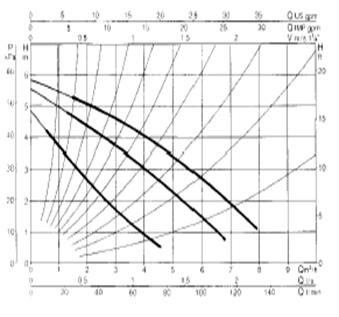

Pompe de circulatie

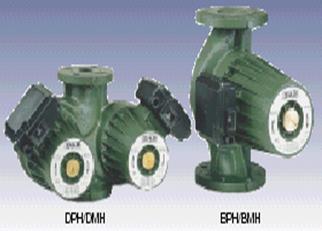

pompe de circulatie DAB

VA, VB, VD pentru instalatii mici, pompe de by-pass, preparare acm,

VS cu corpul din bronz, pentru recirculare pe acm.

VEA, VEB, DEB cu control electronic al turatiei.

A, B, D pentru instalatii medii (colective), pompe de by-pass, preparare acm

BPH, DPH pompe pentru instalatii mari (colective si industriale)

- Debit maxim:

- intre 2,5 mc/h si 60 mc/h

- Inaltimea maxima de     pompare:

- intre 0,4 bari si 1,5 bari

3 viteze de rotatie cu comutare manuala.

- Corp din fonta, carcasa motorului din aluminiu,

- Rotor electric inundat,

- Lagare: bucse din grafit

Boilere

Generatoare de aer cald - Tecnoclima

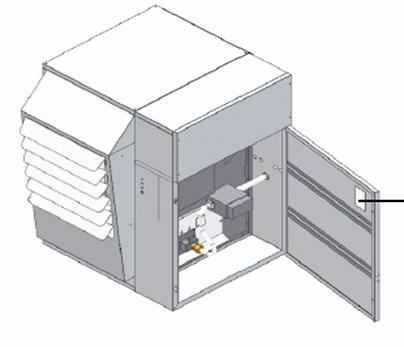

Transferul de caldura se realizeaza catre un debit de aer recirculat cu ajutorul a 1, 2 sau 3 ventilatoare, in functie de putere.

Aerul pentru ardere este asigurat din exteriorul unui alt ventilator care asigura si evacuarea gazelor arse in exterior. Schimbatorul este format dintr-o serpentina din otel inox pe cele doua laturi ale peretilor circuland gazele de ardere si debitul de aer din interior, recirculat cu o viteza fixa. Comanda functionarii se asigura printr-un termostat de ambient.

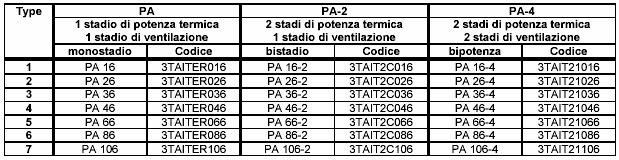

Tipuri constructive:

PA - o singura treapta de putere,

- o singura viteza a ventilatoarelor

PA-2 - doua trepte de putere,

- o singura viteza a ventilatoarelor.

PA-4 - doua trepte de putere,

- doua viteze ale ventilatoarelor

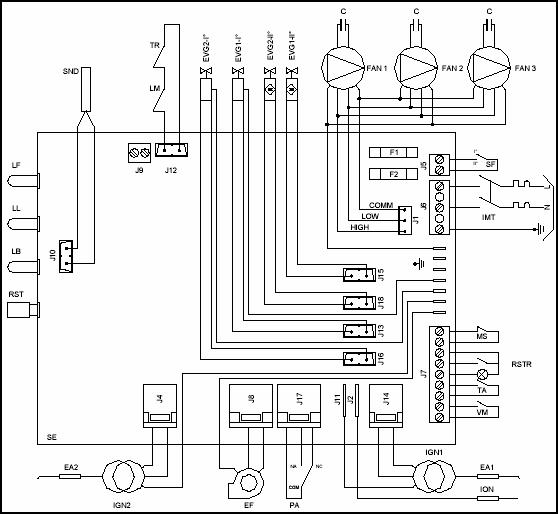

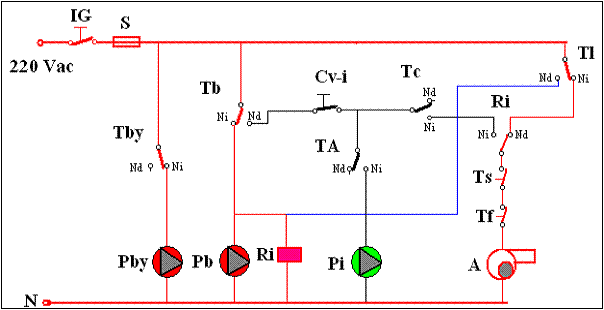

Tip PA - schema electrica

SND - sonda de temperatura. Are rol de a intrerupe functionarea arzatorului la valoarea de temperatura setata si de control asupra pornirii / opririi ventilatoarelor. Ventilatoarele nu pornesc daca temperatura aerului, la nivelul schimbatorului, nu are o valoare minima stabilita (pentru a nu introduce aer rece in ambient). La oprirea arzatorului ventilatoarele mai raman un timp in functiune pentru a raci schimbatorul.

TR - termostat de reglare. Comanda pornirea /oprirea arzatorului in functie de temperatura aerului.

LM - termostat de siguranta (cu resetare manuala). Intrerupe functionarea arzatorului in cazul depasirii unei valori limita de temperatura.

EF - ventilator pentru aerul de ardere.

PA - presostat diferential pentru protectie la lipsa evacuare gaze de ardere.

Aprinderea este electronica, supravegherea flacarii se face cu electrod si circuit de ionizare.

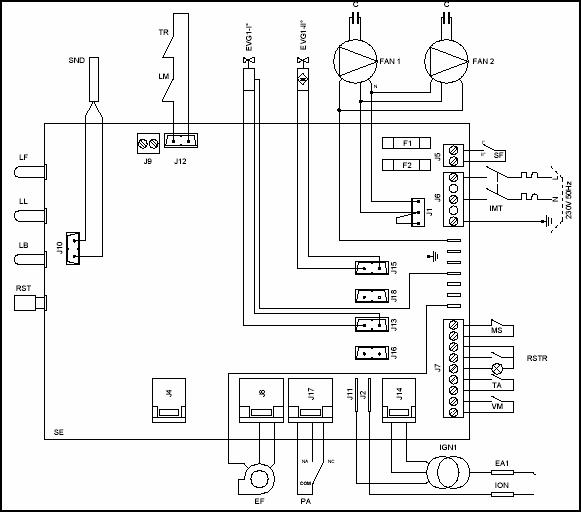

Tip PA-4 - schema electrica

Ventilatoarele sunt cu doua trepte de turatie.

Arzatorul este format din doua grupe de tuburi de ardere cu aprindere independenta.
