APLICATII ALE AMPLIFICATOARELOR CU AO SI REACTIE NEGATIVA

APLICATII ALE AMPLIFICATOARELOR CU AO SI REACTIE NEGATIVA

Se da amplificatorul cu AO din figura:

a)      Care este expresia amplificarii A_o=? Care este valoarea amplificarii ?

b)      Cum arata v_o(t) pentru v_I(t)=4sinwt [V]?

Fig.1. Amplificator neinversor alimentat diferential

Pentru circuitul din Fig. 2.:

determinati valoarea amplificarii in tensiune A_v= v_O/v_I.

desenati graficul v_O=f(t) pentru v_I(t)-tensiune triunghiulara cu amplitudinea 0,4V, frecventa 1KHz si componenta continua egala cu zero.

desenati graficul v_O=f(t) pentru v_I(t)-tensiune triunghiulara cu amplitudinea 1,5V, frecventa 1KHz si componenta continua egala cu zero.

Trasati functia de transfer v_O=f(v_I) pentru v_I(t) cu amplitudinea de 1,5V.

Care este schema electrica a unui amplificator inversor cu AO si reactie negativa, cu amplificarea A_v= -20?

Pentru circuitul din Fig. 3.:

desenati graficul v_O=f(t) pentru v_I(t)-tensiune triunghiulara cu amplitudinea 0,4V, frecventa 1KHz si componenta continua egala cu zero.

ce parte din tensiunea de intrare este amplificata de catre circuit? Explicati.

desenati graficul v_O=f(t) pentru v_I(t)-tensiune triunghiulara cu amplitudinea 1,5V, frecventa 1KHz si componenta continua egala cu zero.

Trasati functia de transfer v_O=f(v_I) pentru v_I(t) cu amplitudinea de 1,5V.

Pentru circuitul din Fig. 4.:

desenati graficul v_O=f(t) pentru v_I(t)-tensiune triunghiulara cu amplitudinea 0,4V, frecventa 1KHz si componenta continua egala cu zero.

ce parte din tensiunea de intrare este amplificata de catre circuit? Explicati.

desenati graficul v_O=f(t) pentru v_I(t)-tensiune triunghiulara cu amplitudinea 1,5V, frecventa 1KHz si componenta continua egala cu zero.

Trasati functia de transfer v_O=f(v_I) pentru v_I(t) cu amplitudinea de 1,5V.

Se da amplificatorul din fig.5:

a)      Care sunt valorile amplificarii v_o/v_i si rezistentei de intrare R_in?

b)      Cum arata graficul v_O=f(t) pentru v_i(t) din figura, considerand V_Al suficient de mare pentru ca AO sa nu se satureze?

c)      Ce valori minime poate lua tensiunea de alimentare V_Al astfel incat AO sa nu intre in saturatie daca v_i este cea de la punctul anterior?

Cum arata variatia in timp a tensiunii de la iesirea amplificatorului din fig.6?. D₁ si D₂ se considera ideale.

Se da circuitul cu AO din fig.7, pentru care amplificarea in bucla deschisa a ¥

a)      Care este expresia curentului I_o functie de tensiunea V₁ si rezistentele din circuit?

b)      Ce valoare trebuie sa ia rezistenta R₄ astfel incat circuitul sa genereze un curent I_o a carui valoare sa nu depinda de R_L?

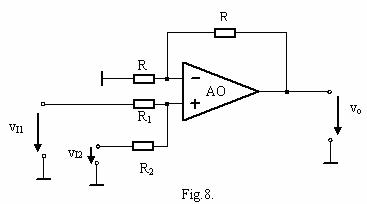

Se da schema din fig.8., in care AO se considera ideal:

a)      Care este expresia tensiunii V_o functie de V_I1 si V_I2 daca R₁=10KΩ si R₂=30KΩ.

b)      Ce relatie trebuie sa existe intre R₁ si R₂ astfel incat : v_o=v_I1+v_{I2 .}

Se da amplificatorul cu AO din fig.9.:

a)      Care este relatia intre v_o si v_I1,v_I2, considerand:

R₁=2 K , R₂=1.8 K , R₃=10 K , V_Al=15V

b)      Daca valorile rezistentelor sunt astfel incat v_o=2v_I1-v _I2 si v_I1 este tensiune continua, iar v_I2=3cos t [V] in ce domeniu poate lua valori v_I1 astfel incat v_o sa fie nedistorsionata?

c)      Daca v_I1 se leaga la masa care este valoarea rezistentei de intrare vazuta de sursa v_I2? Dar daca v_I1 este o sursa de tensiune sinusoidala? (Rezistentele au valorile de la intrebarea a).

Se da circuitul cu AO din figura.

a)      Care este semnul reactiei din circuit ? Cum justificati raspunsul?

b)      Ce relatie trebuie sa existe intre R₁, R₂, R₃, R₄ astfel incat circuitul sa aiba CSTV din figura ?
