Caiet de sarcini - sistem de televiziune cu circuit inchis - muzeul satului

CAIET DE SARCINI - SISTEM DE TELEVIZIUNE CU CIRCUIT INCHIS - MUZEUL SATULUI

Beneficiar : Muzeul Satului Bucuresti

Obiectiv: Muzeul National al Satului zona Sud

Buget: 225000 RON

Cod CPV:

Prezentul proiect trateaza monitorizarea video a zonei de sud din Muzeul Satului Bucuresti. In aceasta faza se va monitoriza perimetrul zonei prin instalarea de camere video pe stalpi pentru monitorizarea perimetrului.

Exista un numar de 14 camere achizitionate ce urmeaza a fi integrate in sistemul video. Trebuie asigurata compatibilitatea intre modelul camerelor existente si tipul celor instalate. Autoritatea contractanta poate pune la dispozitie detalii tehnice ale elementelor existente.

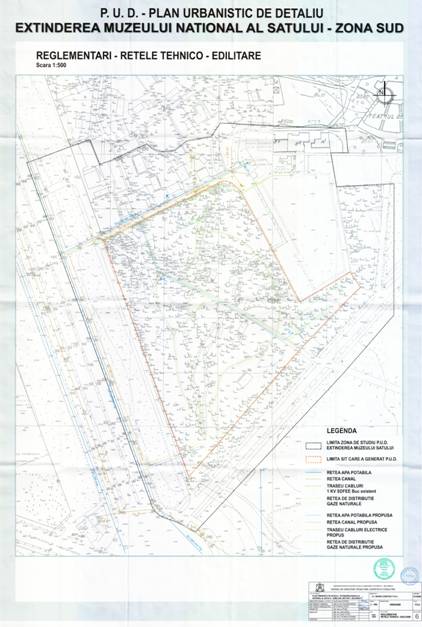

a.      Planul obiectivului cu imprejurimi

Muzeul Satului Bucuresti este situat in zona de Nord a orasului pe Soseaua Kiseleff nr. 28-30 in Sectorul 1.

b.     Elemente privind constructia.

Perimetrul zonei de sud ce urmeaza a fi monitorizata este imprejmuit cu gard metalic. Camerele video vor fi instalate pe stalpi metalici instalati de-a lungul perimetrului, infrastructura de cabluri va fi instalata ingropat, protejata cu tubulaturi corespunzatoare.

c.      Memoriu tehnic cu sistemele proiectate

Prezenta documentatie cuprinde detaliile de executie si montaj pentru SISTEM TVCI de la obiectivul precizat.

Normele tehnice adoptate prin HG 1010.2004

Legea nr.333/2003

Normele metodologice 422/2006

d.     Descrierea instalatiei de televiziune cu circuit inchis

Pentru supravegherea perimetrului se va avea in vedere instalarea unui sistem de televiziune cu circuit inchis cu 20 de camere video care sa supravegheze 24h zonele de interes. De aceea, s-au amplasat conform schitei atasate cele 20 de camere astfel incat sa acopere cat mai bine zonele de interes.

Camerele video vor transmite imaginile in timp real la NVR-ul situat in dispecerat. Vizualizarea imaginilor live si inregistrate se va face de catre personalul specializat, in dispecerat.

Infrastructura de comunicatii pentru camerele video se va realiza pe cablu FTP cat.5e pana la cutiile de centralizare si apoi pe fibra optica pana la dispecerat. Camerele video se vor centraliza astfel:

- Punctul 1 de centralizare cu cabinetul C.C.1 pentru camerele C.V. 1, 2, 3, 4, 20. Aici se afla un switch cu 24 porturi 10/100 dintre care 24 cu PoE. Comunicatia dintre camere si switch se realizeaza pe cablu FTP cat.5e. Alimentarea camerelor se face din porturile de PoE pe acelasi cablu FTP cat.5e. Comunicatia dintre acest switch si switch-ul din dispecerat se realizeaza pe fibra optica prin intermediul modulelor de fibra optica. Acest punct de centralizare se alimenteaza din tabloul electric TE aflat in Dispecerat prin circuit separat de alti consumatori si va fi prevazut cu UPS de 900VA montat cabinetul C.C.1

- Punctul 2 de centralizare cu cabinetul C.C.2 pentru camerele C.V. 5, 6, 7, 8. Aici se afla un switch cu 24 porturi 10/100 dintre care 24 cu PoE. Comunicatia dintre camere si switch se realizeaza pe cablu FTP cat.5e. Alimentarea camerelor se face din porturile de PoE pe acelasi cablu FTP cat.5e. Comunicatia dintre acest switch si switch-ul din dispecerat se realizeaza pe fibra optica prin intermediul modulelor de fibra optica. Acest punct de centralizare se alimenteaza din tabloul electric TE aflat in Dispecerat prin circuit separat de alti consumatori si va fi prevazut cu UPS de 900VA montat cabinetul C.C.1

- Punctul 3 de centralizare cu cabinetul C.C.3 pentru camerele C.V. 9, 10, 11, 12, 13, 14. Aici se afla un switch cu 24 porturi 10/100 dintre care 24 cu PoE. Comunicatia dintre camere si switch se realizeaza pe cablu FTP cat.5e. Alimentarea camerelor se face din porturile de PoE pe acelasi cablu FTP cat.5e. Comunicatia dintre acest switch si switch-ul din dispecerat se realizeaza pe fibra optica prin intermediul modulelor de fibra optica. Acest punct de centralizare se alimenteaza din tabloul electric TE aflat in Dispecerat prin circuit separat de alti consumatori si va fi prevazut cu UPS de 900VA montat cabinetul C.C.3

- Punctul 4 de centralizare cu cabinetul C.C.4 pentru camerele C.V. 15, 16, 17, 18, 19. Aici se afla un switch cu 24 porturi 10/100 dintre care 24 cu PoE. Comunicatia dintre camere si switch se realizeaza pe cablu FTP cat.5e. Alimentarea camerelor se face din porturile de PoE pe acelasi cablu FTP cat.5e. Comunicatia dintre acest switch si switch-ul din dispecerat se realizeaza pe fibra optica prin intermediul modulelor de fibra optica. Acest punct de centralizare se alimenteaza din tabloul electric TE aflat in Dispecerat prin circuit separat de alti consumatori si va fi prevazut cu UPS de 900VA montat cabinetul C.C.4

- In dispecerat sunt prevazute urmatoarele echipamente:

-Rack 19", 22U, 800x1000

-Switch 19", 24 porturi 100/1000Mbps fibra optica si 8 porturi 100/1000Mbps cupru

-Patch Panel Fibra optica 24 porturi SC/PC

-Tablou electric alimentare circuite separate

-Network video recorder 24 camere, iesire full HD, capacitate stocare minima 24TB

-Monitor, 81cm, full HD

-UPS 1500VA, 1buc

e. Pentru executarea lucrarilor de infrastructura se va lua in calcul faptul ca beneficiarul nu are posibilitatea de a pune la dispozitia prestatorului parc pentru tehnica de executare a sapaturilor mecanizat, a autovehicolelor de transport si loc de depozitare a uneltelor de lucru. Autovehicolele care transporta material, personal sau orice altceva vor fii retrase la finele fiecarei zii de lucru.

Activitatile care vor fii cuprinse in planul de executare a lucrarilor de infrastructura cuprind:

- trasarea si pichetarea lucrarii dupa planul de realizare a sistemului de televiziune cu circuit inchis.

decaparea stratului vegetal

- executarea santului pentru pozarea fibrei optice si a cablului electric cu dimensiunile de L=2000ml, l=0.50m, h=0,60m se face in teren mediu cu ramificatii radacinoase unde sunt 8 puncte de traversare subterana de alei cu latimea de 3 m si grosimea betonului de 0,30 m, iar executia lucrarilor in punctele de trecere se va face forat orizontal dirijat la adancimea ce va asigura o portanta sigura aleii.

- se vor executa gropile, fundatia pentru 18 stalpi, folosind beton B250, avandu se in vedere urmatoarele

inaltimea acestora de 3.5m

introducerea tubului gofrat in beton pentru a face trecere fibrei optice si a cablului electric.

fundatia fiind armata

montarea stalpilor se va face stabilind verticalitatea acestora si asigurarea la trasnete.

- pozarea fibrei optice , taierea si sudarea acesteia se va face de catre prestator

- tragere fibrei optice in punctele de montare a camerelor de supraveghere.

alegerea unui sistem fiabil de prindere a camerelor si montarea acestora sub indrumarea firmei de monitorizare a spatiului de supravegheat

- montarea celorlalte component ale sistemului TvCI.

- montarea dispeceratului si executarea probelor in retea

- verificarea sistemului si darea lui in primire beneficiarului

- pregatirea dispecerilor in modul de lucru si folosire a sistemului

- instruirea beneficiarului in modul de folosire a codurilor

acoperirea santului dupa pozarea fibrei optice si a cablului electric se va face manual, iar transportul surplusului de pamant se va executa tot de firma prestatoare in locuri bine stabilite din afara orasului.

În spatiile unde se lucreaza, pe alei, se va face curatenie la sfarsitul fiecarei zi de lucru dand in primire spatiul beneficiarului.

Prestatorul este obligat sa respecte intocmai masurile P.S.I. in locul de desfasurare a activitatilor si pe tot spatiul aferent muzeului.Protectia muncii se va face obligatoriu inainte de inceperea activitatilor si se vor lua toate masurile pentru respectarea normelor in viguare.

Intrarea in cadrul spatiului de lucru se va face cu legitimatii, sau pe baza de tabel nominal intocmit de prestator si aprobat de beneficiar.

Se va respecta timpul de lucru, iar la prelungirea acestuia se va anunta beneficiarul.

f. Prezentare tabelara a structurii sistemului pe componente.

Instalatia de televiziune cu circuit inchis se compune din urmatoarele echipamente:

g. Descrierea zonelor monitorizate

h. Specificarea locului de amplasare a sistemului central de TVCI

Amplasarea si centralizarea sistemului de inregistrare video se vor face in dispeceratul de securitate al obiectivului. Centralizarea camerelor video se va realiza prin comunicatia pe fibra optica cu switch-urile de centralizare locale. Centralizarile locale se vor realiza astfel incat distanta de la camera la switch sa nu depaseasca 100m.

i.       Calculul energetic al sistemului

Consumul aferent C.C.1 nu trebuie sa depaseasca:

Pentru o autonomie de minim 30 minute in cazul caderilor de tensiune, punctul de alimentare pentru echipamentele din cutia de centralizare C.C.1 trebuie echipat cu un UPS de 350VA cu care s-a estimat o autonomie de 44 minute. La realizarea consumului instalatiei s-a luat in calcul situatia cea mai defavorizanta: pe timp de noapte atunci cand iluminatoarele IR sunt aprinse. Pentru a permite extinderi ulterioare cutia de centralizare C.C.1 se va echipa cu un UPS de 900VA.

Consumul aferent C.C.2 nu trebuie sa depaseasca:

Pentru o autonomie de minim 30 minute in cazul caderilor de tensiune, punctul de alimentare pentru echipamentele din cutia de centralizare C.C.2 trebuie echipat cu un UPS de 350VA cu care s-a estimat o autonomie de 49 minute. La realizarea consumului instalatiei s-a luat in calcul situatia cea mai defavorizanta: pe timp de noapte atunci cand iluminatoarele IR sunt aprinse. Pentru a permite extinderi ulterioare cutia de centralizare C.C.2 se va echipa cu un UPS de 900VA.

Consumul aferent C.C.3 nu trebuie sa depaseasca:

Pentru o autonomie de minim 30 minute in cazul caderilor de tensiune, punctul de alimentare pentru echipamentele din cutia de centralizare C.C.3 trebuie echipat cu un UPS de 350VA cu care s-a estimat o autonomie de 40 minute. La realizarea consumului instalatiei s-a luat in calcul situatia cea mai defavorizanta: pe timp de noapte atunci cand iluminatoarele IR sunt aprinse. Pentru a permite extinderi ulterioare cutia de centralizare C.C.3 se va echipa cu un UPS de 900VA.

Consumul aferent C.C.4 nu trebuie sa depaseasca:

Pentru o autonomie de minim 30 minute in cazul caderilor de tensiune, punctul de alimentare pentru echipamentele din cutia de centralizare C.C.4 trebuie echipat cu un UPS de 350VA cu care s-a estimat o autonomie de 44 minute. La realizarea consumului instalatiei s-a luat in calcul situatia cea mai defavorizanta: pe timp de noapte atunci cand iluminatoarele IR sunt aprinse. Pentru a permite extinderi ulterioare cutia de centralizare C.C.4 se va echipa cu un UPS de 900VA.

Consumul aferent C.C.4 nu trebuie sa depaseasca:

Pentru o autonomie de minim 30 minute in cazul caderilor de tensiune, punctul de alimentare pentru echipamentele din Dispecerat trebuie echipat cu un UPS de 1500VA cu care s-a estimat o autonomie de 42 minute.

j.      Datele tehnice de catalog ale elementelor componente ale sistemului

Camera video IP

Camera video IP trebuie sa fie de tip color zi/noapte cu functie automata de trecere pe alb negru atunci cand lumina scade sub un anumit nivel. Sunt proiectate pentru utilizare in sisteme de securitate, in industrie sau alte aplicatii de supraveghere video. Trebuie sa aiba structura compacta si o rezolutie maxima 2 Megapixeli si senzor 1/3.2". Camerele au carcasa inchisa etans cu factor de protectie IP66. Iluminatorul infrarosu este integrat si trebuie sa acopere o distanta de pana la 25m. Lentila camerei este de tip varifocala, autoiris cu reglare intre 31º si 93º

Principalele caracteristici ale camerei sunt prezentate mai jos, o fisa tehnica completa fiind atasata la sfarsitul proiectului.

• Senzor CMOS rezolutie 2 megapixel
• Lentila varifocala 3~9mm, autoiris
• Filtru IR cu retragere automata pentru modul de lucru zi-noapte
• Iluminator IR pana la 25m
• Codec dual MPEG4/MJPEG
• 4 stream-uri simultan
• PTZ electronic
• Carcasa Exterior IP66
• Compatibila standardul PoE 802.3af
• Audio doua cai pe protocol SIP
• Slot integrat pentru card SD/SDHC
• Digital I/O pentru senzori si alarma

Network Video Recorder

Are rolul de a realiza realiza inregistrarea si afisarea imaginilor furnizate de camerele video. NVR-ul inregistreaza imaginile cu o rezolutie maxima de 2 megapixel la 15fps/camera sau 1 megapixel la 25fps/camera. Principalele caracteristici necesare NVR-ului sunt prezentate mai jos:

• sistem de operare Linux, CPU Intel Core i3-2120 si memorie RAM 2GB DDR3, sistem integrat
• monitorizare si inregistrare audio/video in timp real pentru pana la 24 camere
• inregistrare de calitate inalta cu compresie H.264, MxPEG, MPEG-4 sau MJPEG in functie de camera
• suporta streaming de la mai multe branduri de camerele IP sau servere
• suporta inregistrare megapixel pana la 8 MP/canal
• caracteristici complete la inregistrare: dupa orar, la alarme, la alarme dupa orar, inainte si dupa alarme
• capacitate de stocare: 24TB
• sursa redundanta si carcasa 19"
• monitorizare 'multi-server': trebuie sa lase posibilitatea monitorizarii utlizand interfata web a pana la 120 de camere prin conectarea la alte NVR-uri
• cautare usoara a inregistrarilor dupa data si timp, interval de timp, evenimente, IVA
• suporta 8 Hard Disk-uri SATA cu capacitate de maxim 3TB
• acces usor la inregistrari utilizand un browser web, FTP sau reteaua locala.
• iesire full HD

Switch 24 porturi 10/100Mbps+ 2 porturi 100/1000Mbps, 24 PoE

Are rolul de a centraliza semnalele de la camerele video si a le transmite prin fibra optica la switch-ul central.

• 24 porturi 10/100Mbps
• 2 porturi 100/1000Mbps
• 24 porturi PoE
• Tehnologie de reducere a consumului
• Capacitate de transfer 8.8Gbps
• Auto MDI/MDIX
• Carcasa 19"

Switch 24 porturi 100/1000Mbps fibra optica + 8 porturi 100/1000Mbps cupru

Are rolul de a centraliza semnalele de la camerele video transmise prin fibra optica de la switch-urile locale.

• 24 porturi 100/1000Mbps fibra optica
• 4 porturi 100/1000Mbps cupru
• Management
• Capacitate de transfer 68Gbps
• Auto MDI/MDIX
• Carcasa 19"

Monitor LED 81cm

• Diagonala 81cm
• Tehnologie LED, consum cu pana la 40% mai mic
• Rezolutie optima 1980x1080pixeli
• Conector HDMI, D-SUB
• Boxe integrate

UPS, alimentare de rezerva.

Asigura alimentarea de rezerva in cazul caderilor de tensiune pe reteaua principala.

UPS 900VA cutii de centralizare

Output:

Capacitate putere: 540W/900VA

Voltaj nominal output: 230V

Frecventa output: 50/60 Hz +/- 3 Hz

Conectori output: 4 x IEC 320 C13

Input:

Voltaj nominal input: 230V

Frecventa input: 50/60 Hz +/- 3 Hz (auto sensing)

Conectori input: IEC-320 C14

Baterie si Timp functionare:

Model baterie: RBC

Baterii incluse: 1

Timp mediu de incarcare: 8 ore

Management:

Management: Da

Panou de control: LCD cu consola

Alarma sonora: Da

Atentionari sonore: Mod baterie Baterie slaba Supraincarcare

Protectie:

Ratie protectie supratensiune: 600 Jouli

Filtrare: Da

Protectie cabluri de date: RJ-11 RJ-45

Mediu functionare:

Temperatura: 40 grade C

Umiditate: 0 - 95%

Altitudine: 0 - 9000 metri

Zgomot: 45 dBA

Temperatura depozitare: -15 - 45 grade C

Umiditate depozitare: 0 - 95%

Altitudine depozitare: 0 - 15000 metri

UPS 1500VA Dispecerat:

Output:

Capacitate putere: 1200W/1500VA

Voltaj nominal output: 230V

Distorsiuni Voltaj nominal: <5%

Frecventa output: 47 - 63 Hz

Conectori output: 8 x IEC 320 C13

Input:

Voltaj nominal input: 230V

Frecventa input: 50/60 Hz +/- 3 Hz (auto sensing)

Conectori input: IEC-320 C14

Lungime cablu (m): 1.83

Baterie si Timp functionare:

Model baterie: RBC

Baterii incluse: 1

Sloturi baterie disponibile: 1

Timp mediu de incarcare: 3 ore

Baterii optionale: APCRBC115

Management:

Management: Da

Sloturi de conectare: SmartSlot

Panou de control: LCD cu consola

Alarma sonora: Da

Atentionari sonore: Mod baterie Baterie slaba Supraincarcare

Protectie:

Ratie protectie supratensiune: 645 Jouli

Filtrare: Da

Mediu functionare:

Temperatura: 40 grade C

Umiditate: 0 - 95%

Altitudine: 0 - 3000 metri

Zgomot: 40 dBA

Temperatura depozitare: -15 - 45 grade C

Umiditate depozitare: 0 - 95%

Altitudine depozitare: 0 - 15000 metri

Caldura disipata: 133.00 BTU/hr

k.     Jurnalul de cabluri

Cablurile vor fi pozate: ingropat, protejate cu tubulaturi adecvate sau direct in pamant la adancimi de 50-60cm pentru cablurile cu invelis metalic impotriva rozatoarelor.

FISA DE DATE - CONDITII DE ELIGIBILITATE

Capacitatea economica si financiara:

- Media cifrei de afacere pe ultimii 3 ani: 2 200 000 RON

Capacitatea tehnica si profesionala:

- Prezentarea unui contract (sau maxim 3) cu valoarea (eventual cumulata) de 600 000 RON

- Autorizare de distributie din partea producatorului pentru echipamentele active ofertate

- Executantul este certificat: ISO9001, ISO14001, ISO18001, ISO 27001 pentru activitatea de instalare sisteme de securitate. Nu se accepta societati in curs de certificare sau certificate pentru alte tipuri de activitati. In cazul unei asocieri fiecare dintre membrii asocierii va prezenta certificatele solicitate.

- Minim 2 angajati permanenti cu aviz din partea Inspectoratului Politie Romane pentru instalare de sisteme de securitate

- Minim 1 angajat cu certificat de absolvire pentru ocupatia 'Inginer sisteme de securitate' cod COR 214438

- Minim 1 angajat cu certificat ANRE tip IIA si IIB

- Minim 2 angajati cu specializarea inginer telecomunicatii
