Generalitati privind aparatele electrice si electronice pentru masurarea marimilor neelectrice

Generalitati privind aparatele electrice si electronice pentru masurarea marimilor neelectrice.

In conditiile tehnicii moderne, aparatele electrice si electronice sunt folosite pe scara larga la masurarea unui numar mare de marimi neelectrice, in diferite domenii de activitate. Utilizarea acestor aparate s-a dezvoltat odata cu automatizarea proceselor tehnologice, cu introducerea calculatoarelor in prelucrarea datelor, cu utilizarea sistemelor de masurare si telemasurare.

Masurarea marimilor neelectrice cu aparatele electrice si electronice prezinta fata de metodele neelectrice unele avantaje, cum ar fi:

Ø               Precizie ridicata;

Ø               Viteza mare de masurare;

Ø               Posibilitati simple de masurare in puncte multiple;

Ø               Posibilitatea automatizarii proceselor de masurare;

Ø               Posibilitatea prelucrarii rapide a rezultatelor cu calculatoare;

Ø               Posibilitatea inregistrarii rapide a rezultatelor cu calculatoare;

Ø               Posibilitatea inregistrarii sau stocarii rezultatelor;

Ø               Posibilitatea masurarii la distanta ( telemasurari);

Ø               Posibilitatea centralizarii datelor ( rezultatelor);

Aparatele electrice si electronice pentru masurarea marimilor neelectrice, desi sunt de o mare diversitate, au in general o structura comuna.

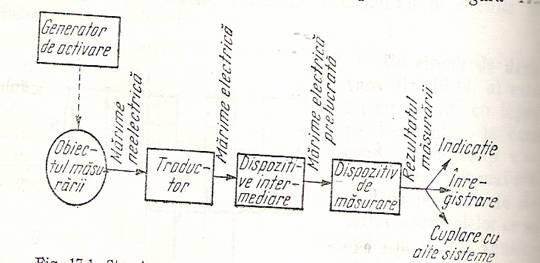

Structura generala a aparatelor electrice pentru masurarea marimilor neelectrice:

Ele contin un traductor , dispozitive intermediare si dispozitivul de masurat.

TRADUCTORUL este un dispozitiv care converteste marimea neelectrica de la intrarea sa intr-o marime electrica obtinuta la iesire.

DISPOZITIVELE INTERMEDIARE prelucreaza marimea electrica obtinuta la iesirea traductorului , pentru a putea fi aplicata dispozitivului de masurat (daca este prea mica o amplifica, daca este o marime alternativa o redreseaza).

DISPOZITIVUL DE MASURAT transforma marimea electrica de la intrarea sa intr-o informatie - rezultat al masurarii     ( produce la iesire o marime direct sesizabila de operator sau aplicabila unui inregistrator, unui calculator, unui dispozitiv de reglaj).
