Protectia diferentiala longitudinala a unui generator sincron

Protectia diferentiala longitudinala a unui generator sincron

Principul acestei protectii se bazeaza pe comapararea sensurilor si valorilor curentilor de la intrarea si iesirea fiecarei fa­ze a generatorului. Schema de principiu, monofilara, a acestei protectii este pre­zen­tata in figura 5.12. Pentru realizarea schemei nulul generatorului sincron trebuie sa fie accesibil, iar cele doua transformatoare de curent de pe fiecare faza TC₁ si TC₂ trebuie sa aiba rapoartele de transformare egale si caracteristici identice.

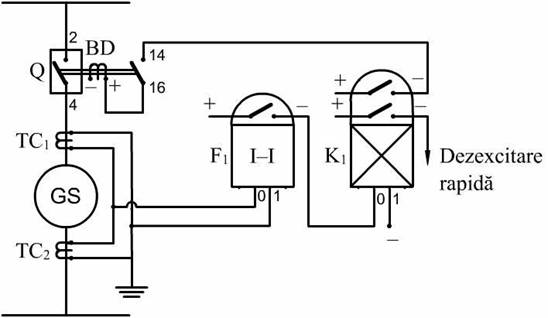

Figura 5.12. Schema electrica desfasurata monofilara de comanda, protectie

diferentiala longitudinala a unui generator sincron

GS-generator sincron, Q-intrerupator, BD-bobina declansatorului, TC₁, TC₂-transformatoare de curent, F₁-releu diferential de curent, K_1­­-releu intermediar.

In cazul unui scurtcircuit in interiorul generatorului curentii din secundarele celor doua transformatoare de curent se insumeaza prin releul maximalF₁, acesta actioneaza si excita releul intermediar K₁ care comanda declansarea intreruptorului principal Q si a automatului de dezexcitare rapida (A.D.R.). Schema asigura o de­clansare instantanee la scurtcircuitele din infasurarea statorica a generatorului sin­cron.
