Asamblari demontabile

ASAMBLARI DEMONTABILE

Asamblari filetate

Asamblarile prin filetse realizeaza prinr-o nervura elicoidala care se numeste filet si prin intermediul careia se transforma miscarea circulara in miscare longitudinala. Astfel se pot transforma forte si momente mari, piesele filetate putand fi montate si demontate fara effort si fara utilaje speciale . In general o asamblare filetata are urm. parti principale:

1-surubul cu o parte din lungimea filetata la exterior

2-piulita cu filet interior care cuprinde partea filetata a surubului

4-piesele asamblate

5-diferite elemente de siguranta impotiva desurubarii(cui spintecat, inserti inglobate )

6-elemente de siguranta impotiva deplasarii pieselor

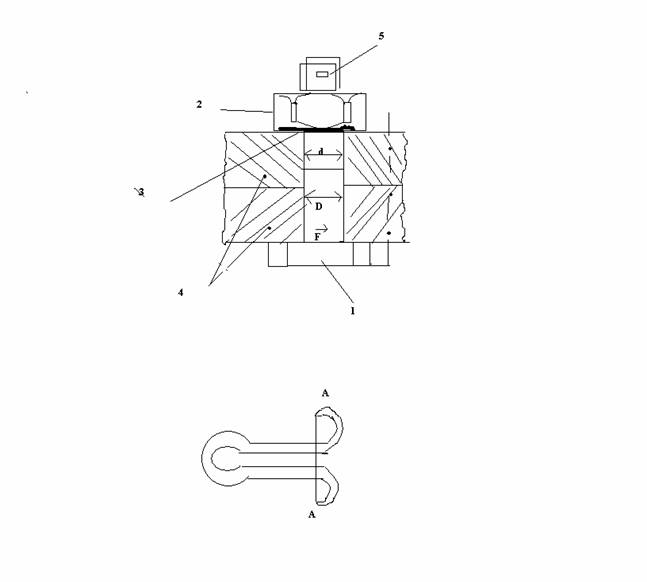

1-surub

2-piulita    D-diametrul gaura

3-saiba de protectie   d diametrul exterior surub

4-piesele asamblate

5-cui spintecat

Prin strangerea pieselor apar fortele F care sunt contolate prin met de frecare dintre piese

Mf=Mfs +Mfp

Mf-total ; Mfs-saibei ;Mfp-piulita

Pt val uzuale ale marimilor filetelor Mf=0, 2Fd

Forta care produce strapungerea T≈≈1/20F

Randamentul asamblarii: η=Lu/Lc=F∙P/T∙π∙d2

ηmax=87, 5%

Asamblarile cu filet pot fi:

1-cu diferite tipuri de suruburi si piulite

2-cu surub fara piulite

3-cu prezoane si piulite

4-direct prin piese filetate in cazul tevilor filetate

Prezoarele sunt suruburi fara cap folos la asamblarea unor componenete ale instalarilor supuse actiunii transporturilor deoarece au capacitatea de a distribui mai bine tensiunile aparute

Suruburile si prezoanaele pot fi solicitate la intindere, rasucire si forfecare sau la solicitari compuse.

Suruburile se clasific dupa :

a)scopul folosiri lor:-destinate fixari

-pt asigurarea etansarii asamb

-de transmiterea miscarii, la oiese mobile, la tijele robinetilor

-de regalare

-pt masurare(AMC)

b)dupa forma capului surubului :-cu cap pt cheie :-hexagonal

-cu lacus hexagonal

-patrat

-u cap pt cap pt surubelnita: –crestatura

-cruce

-cap rotund

-bob de linte

c)dupa forma tijei:-cu filet pe toata lungimea ei

-cu filet partial

d)dupa forma extremitati:-cu diametrul constant pe toata lungimea

-cu diametrul capului mai mic

-cu cavicitate la varf

In domeniul instalatilor toate conductele din alcatuirea inst. termice (incalzire –frig) de gaze sanitare pot folosi asemenea prin filet direct sau prin intermediul unor piese si fitinguri filetate (curbe, coturi, teuri, cruci, nipluri, reducti).

Filetele exterioare folosite in domeniul instalatilor cu usoara convicitate pt a asigura un grad sporit de etanseitate.

Piulitele ca elemente de asamblare se diferentiaza intre ele dupa forma constructiva adecvata momentului de strangere. In general suruburile se executa din otel laminat OL37. OLC50 sau otel laminat de calitate OLC cu garantarea procentului de carbon OLC35, OLC45;de asemeni se pot realize din oteluri slab alitate:crom, nichel, molibden, vanadium.

Piulitele se confectioneaza di otel compatibil cu grupa cu garantarea rezistenteila rupere sau in cazul general din otel laminat la cald ;din otel obisnuit sau din OLC. Saibele se confectioneaza din oteluri obisnuite OL34, iar daca presiunile sunt foarte mari se folosesc saibe din material adecvat. Prin utilizarea filetului se pot realiza diverse asamblari si mecanisme cu surub si piulita la solicitarii mari, surubul actioneaza insa cu un concentrator de tensiuni.
