Masina Orbitala Slefuit Rupes RA150A - Manual Instructiuni

Masina Orbitala Slefuit Rupes RA150A

Manual Instructiuni

DATE TEHNICE

TIP: RA150A

Presiune functionare (bar): 6

Consum aer (l/min): 380

Control al vitezei: DA

Rotatii pe minut: 0 - 11.000

Diametru orbital (mm): 5

Diametru platan (mm): 150

Tip platan: cu fixare velcro

Sistem extragere praf: DA

Greutate (kg): 0.950

AVERTISMENTE GENERALE:

Aparatul trebuie conectat la un system adecvat de extractie a prafului (nu este inclus)

INSTRUCTIUNI - SIGURANTA SI PREVENIREA ACCIDENTELOR

Instructiunile privind siguranta si prevenirea accidentelor sunt prezente in pliantul "INSTRUCTIUNI DE SIGURANTA" ce formeaza parte integranta a acestor documente; instructiunile de utilizare indica informatiile suplimentare necesare exclusive utilizarii aparatului. Nu utilizati niciodata aparatul fara a urma avertismentele privind siguranta.

Orice operatiune efectuata asupra aparatului trebuie facuta cu acesta deconectat.

Inainte de pornirea aparatului asigurati-va ca este tinut ferm si ca nu se afla in contact cu suprafata de lucru.

Aparatul electric trebuie conectat la o unitate adecvata de extragere a prafului si trebuie tinut cont de regulile de siguranta in cazul in care in timpul slefuirii pot rezulta tipuri de praf ce pot dauna sanatatii.

Datorita riscurilor ce pot surveni in timpul slefuirii, recomandam utilizarea permanenta a A.S.P. (articole de siguranta personala precum manusi, casti, ochelari de protectie, masti, etc) conform legilor in vigoare pentru a preveni sau reduce probabilitatea unei accidentari.

ATENTIE! Desfasurati procedeul de ungere descris la pagina 4 a paragrafului intretinere. Aparatul continua sa functioneze timp de cateva secunde dupa momentul in care a fost oprit.

UTILIZAREA CORESPUNZATOARE

Aparatele de slefuit sunt proiectate pentru utilizarea pe lemn, plastic, materiale composite, vopsea/lac, filler si materiale similare.

Metalul si materialele ce au in compozitie azbest nu trebuiesc prelucrate cu aceste aparate.

Aparatele nu trebuie sa fie umede sau sa fie operate intr-un mediu umed din motive de siguranta electrica.

Aparatele pot fi folosite exclusiv pentru slefuitul uscat.

Asigurati-va ca piesa rotativa este sufficient de stransa.

In cazul utilizarii necorespunzatoare, utilizatorul este 100% responsabil pentru orice daune sau accidente.

PARTILE APARATULUI

1 - Placuta de identificare

2 - Maneta pornit/oprit aer comprimat

3 - Controlul vitezei

4 - Corpul in sine al aparatului

5 - Conexiunea de aer comprimat cu filet de 1/4"

6 - Conexiune conducta extractie cu diametrul interior Ø = 29mm

7 - Controlul fluxului de extractie al prafului

8 - Deflector extractie

9 - Platan abraziv cu prindere cu Velcro

10 - Buton eliberare platan

PORNIREA

Inainte de pornirea aparatului, asigurati-va ca:

-ambalajul este intreg si nu prezinta semne de deteriorare din timpul depozitarii sau transportului;

- aparatul este complet; verificati ca numarul si tipul componentelor sa corespunda cu cele prezentate in pliantul de instructiuni;

-sursa disponibila de producere si distributie aer comprimat este suficienta pentru a satisface cerintele prezente pe placuta de identificare a aparatului reprodusa si explicata la pagina 5

ASAMBLAREA APARATULUI

Montati conexiunea pentru aer comprimat (nu este inclusa) prin insurubarea acesteia (5).

CONECTAREA AERULUI COMPRIMAT

Aparatul este furnizat fara conexiunea la aer comprimat; utilizatorul poate folosi fie un cuplaj cu mechanism de decuplare rapida sau o conexiune de tip furtun in functie de necesitati, cu conditia sa aiba un orificiu de trecere a aerului de 8mm. In cazul din urma conducta de aer trebuie fixata de duza cu un colier de furtun.

DEMONTAREA SI MONTAREA PLATANULUI

1.Apasati butonul de blocare (10)

2.Insurubati platanul (9), Ø 150mm cu mana tinand butonul de eliberare apasat.

3.Inversati procedura la demontarea platanului.

MONTAREA DISCURILOR ABRAZIVE

Apasati discul abraziv pe platan asigurandu-va ca gaurile din hartia abraziva se potrivesc peste cele de extractie ale platanului.

INAINTE DE PORNIREA APARATULUI

Asigurati-va ca:

-controlul vitezei (3) este pe pozitia MAX;

-conducta de alimentare cu aer comprimat si conexiunea sunt in perfecta stare de functionare;

-maneta de start functioneaza corespunzator. Acest test trebuie efectuat cu sursa de aer comprimat oprita;

-toate componentele aparatului sunt montate corect si nu prezinta semne de deteriorare;

-aparatul trebuie sa fie conectat la o sursa de extractive praf adecvata si eficienta.

PORNIREA SI OPRIREA

-Pornirea: impingeti maneta de control (2) inainte inspre corpul aparatului si tineti-o apasata.

-Oprirea: eliberati maneta de control.

PROBA

Porniti aparatul si verificati sa nu existe vibratii neobisnuite sau proasta pozitionare / nepotrivire a discurilor abrasive.

In caz contrar opriti imediat aparatul si eliminati cauza.

SELECTAREA RPM

Numarul de rotatii pe minut poate fi reglat utilizand controlul vitezei (3) de pe MAX pe OFF. Alegerea vitezei depinde de caracteristicile discurilor abrazive si de materialul ce urmeaza a fi prelucrat.

REGLARE FLUX EXTRACTIE PRAF

Fluxul de extractie poate fi reglat rotind comutatorul (7)

INLOCUIREA DISCURILOR ABRAZIVE

-Discurile folosite pot fi indepartate simplu prin ruperea acestora;

-noile discuri cu Velcro sunt montate prin simpla apasare a acestora pe taler, cu asigurarea ca gaurile discului se suprapun peste cele ale talerului.

DISCURI UTILIZABILE

Discuri din hartie abraziva cu diametrul Ø 150mm prevazute cu gauri de extractie a prafului.

INTRETINERE

Toate operatiile de intretinere sunt executate cu aparatul deconectat de la sursa de aer comprimat.

La sfarsitul fiecarei sedinte de munca sau atunci cand se impune indepartati praful din corpul aparatului utilizand un jet de aer comprimat.

Ungeti aparatul in mod regulat (la fiecare 50 de ore de folosire) introducand 2/3 picaturi de ulei specific (sintetic sau care nu contine silicon, ISO 32) in conexiunea de aer comprimat, tinand aparatul in pozitie vertical, cu conexiunea indreptata spre inainte. Dupa aceasta operatie conectati aparatul la sursa de current si puneti-l in miscare timp de cateva secunde. Lubrifiati aparatul precum descris mai sus inainte de depozitarea acestuia pentru perioade lungi de inactivitate. Toate daunele derivate din lubrifierea incorecta sau inadecvata fac obiectul scoaterii din garantie.

Nicio alta operatiune de intretinere nu trebuie efectuata de utilizator!

Intretinerea si curatarea componentelor interioare trebuiesc effectuate doar in atelierul unui service autorizat.

ZGOMOTUL

Nivelul de zgomot produs este de 75 dB (A), masurat in conformitate cu reglementarile EN ISO 3744 + UNI EN ISO 11203.

Avertisment: purtati protectii adecvate pentru auz (vezi avertismente).

VALOAREA MEDIE A ACCELERATIEI

Valoarea medie a acceleratiei este mai mica de 2,5m/s² masurata in conformitate cu standardele UNI EN 28662 + UNI EN ISO 5349.

GARANTIA

Toate aparatele produse de RUPES Spa sunt garantate pentru defectiuni de fabricatie sau material timp de 12 luni de la data cumpararii.

Toate aparatele trebuiesc utilizate doar cu accesorii si piese de schimb originale RUPES: refuzam orice responsabilitate pentru daune sau accidente provocate de neobservarea acestei reguli ce va duce si la terminarea garantiei.

Garantia devine nula daca instructiunile continute in acest pliant nu sunt urmate, daca aparatul este utilizat pentru alte scopuri decat cele pentru care este destinat, daca este dezasamblat, avariat din cauza neglijentei sau a oricarei alte interventii asupra sa.

Garantia devine valida prin completarea formularului aferent.

In cazul in care aparatul este defect sau functioneaza necorespunzator va fi returnat fara costuri de transport, in ambalajul sau original, impreuna cu certificatul de garantie, producatorului sau unuia dintre centrele de asistenta prezente in suplimentul brosurii.

Garantia nu implica inlocuirea automata a aparatului.

RUPES Spa isi rezerva dreptul de a adduce orice modificari tehnice sau de design produselor sale fara notificari prealabile.

Producatorul nu este responsabil pentru eventualele greseli de tiparire.

Prezentul document anuleaza si inlocuieste orice alte documente similare anterioare.

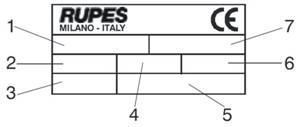

PLACUTA DE IDENTIFICARE A APARATULUI

POZITIONARE SI SEMNIFICATIA INFORMATIILOR

1-Tipul aparatului

2-Consumul de aer la putere maxima

3-Presiune de functionare

4-Diametrul orbital

5-Codul de bare sau numarul serial

6-Dimensiunile colilor de hartie abraziva

7-RPM maxim

DECLARATIE DE CONFORMITATE

Anul aplicarii insemnului CE: 96

Declaram pe propria raspundere ca prezenta scula pneumatic portabila este in conformitate cu Cerintele Esentiale de Siguranta ale urmatoarei Directive 998/37/CE

Pentru riscuri mecanice testele au fost desfasurate in conformitate cu Reglementarile Armonizate Europene.

EN 60745-1 Siguranta aparatelor cu motor electric operate prin tinerea in mana

EN 60745-2-3 Cerinte speciale pentru slefuitoare

EN ISO 3744 + UNI EN ISO 11203 Teste si limite referitoare la zgomotul propagat

UNI EN 28662 + UNI EN ISO 5349 Masuratoarea vibratiilor de pe maner
