Demontarea calculatorului si examinarea acestuia

DEMONTAREA CALCULATORULUI SI EXAMINAREA ACESTUIA

Procesul de dezasamblare si reasamblare a unui sistem nu este dificil. Datorita standardizarii existente, se intalnesc (cu cateva exceptii) numai cateva tipuri si dimensiuni de suruburi, iar aranjarea diverselor componente este asemanatoare, chiar si in calculatoare produse de firme diferite. In plus, sistemele actuale nu contin prea multe componente.

Procedura de dezasamblare si reasamblare se imparte in urmatoarele etape:

Ansamblul carcasei

Placile adaptoare

Sursa de alimentare

Placa de baza

A) PREGATIRI IN VEDEREA DEZASAMBLARII

Inainte de a incepe dezasamblarea oricarui sistem, trebuie lamurite cateva probleme. Una dintre ele este protectia la descarcarile electrostatice. Cealalta este notarea configuratiei sistemului atinin ceea ce priveste aspectul fizic al calculatorului, cum ar fi pozitia jumperelor, a comutatoarelor si orientarea cablurilor, cat si in ceea ce priveste configuratia logica, mai ales in privinta stabilirii parametrilor in memoria CMOS.

Protectia la descarcarile electrostatice. Cat lucrati cu componentele unui calculator, trebuie sa va luati masurile necesare de precauae ca sa preveniti descarcarile electrostatice accidentale.

Nu recomand sa se lucreze vreodata cu cablul de alimentare introdus in priza, din cauza riscurilor neprevazute si a simplului fapt ca puteti sa dati drumul sistemului din intiimplare sau pufeti chiar sa uitati sa-i inchideti. Este ioarte usor si scapati o scuia sau alte obiecte intr-un calculator in timp ce acesta functioneaza, lucru care va produce scurtcircuitarea sau chiar distrugerea circuitelor.

Cand scoateti unitatile de disc, placile adaptoare si subansamblele delicate, cum ar fi intreaga placa de baza, memoriile SIMM sau procesorul, trebuie sa le asezati pe folia antistatica.

Daca nu aveti o astfel de folie antistatica, asezati pur si simplu circuitele si dispozitivele scoase din sistem pe un birou curat sau pe o masa. Apucati iritotdeauna placa scoasa de consola metalica utilizata pentru fixarea in calculator. Aceasta consola este legata la circuitul de masa al placii si, atingand-o pe ea mai intai, veti evita o descarcare care ar defecta componentele. Daca placa nu are aceasta consola metalica, asa cum este cazul placii de baza, apucati-o cu grija de margini si incercati sa nu atingeti componentele.

Memorarea configuratiei si a programului Setup. Inainte de a decupla alimentarea sistemului pentru a-i scoate carcasa, trebuie sa aflati cateva lucruri si sa vi le notati. Cand lucrati la un calculator, se intampla adesea sa stergeti, accidental sau intentionat, informatiile de configurare aflate in memoria CMOS. Majoritatea sistemelor utilizeaza un cip CMOS alimentat de o baterie, care contine un ceas si o memorie in care sunt pastrate informatiile de configurare. Daca bateria este deconectata sau daca anumiti pini sunt pusi accidental in scurtcircuit, puteti descarca memoria CMOS si pierde informatiile. In cele mai multe calculatoare, memoria CMOS este utilizata pentru a inmagazina informatii,simple, precum numarul si tipul de unitati de discheta conectate, capacitatea memoriei, data si ora.

Informatiile referitoare la configurarea hard-discului sunt foarte importante. In timp ce celelalte informatii pot fi inscrise usor atunci cat reporniti sistemul, cu configurarea hard-discului este alta poveste. Majoritatea programelor BIOS din calculatoarele moderne pot citi informatiile referitoare la tip direct de pe unitatile IDE sau SCSI. Totusi, in cazul unor componente BIOS mai vechi trebuie sa furnizati explicit parametrii discului. Aceasta inseamna ca trebuie sa cunoasteti configurarea pentru numarul de cilindri, de capete si de sectoare pe pista.

Unele programe BIOS indica hard-discul numai prin numarul tipului (type number), care poate fi de obicei intre 1 si 47. Aveti grija ca cele mai multe programe BIOS folosesc tipul 47 ca pe un tip ce poate fi definit, ceea ce inseamna ca valorile pentru numarul de cilindri, de capete si de sectoare sunt introduse de la tastatura si nu sunt constante. Este foarte important sa va notati informatiile in cazul unor tipuri definite de utilizator, pentru ca s-ar putea sa fie foarte greu sa le mai determinati dupa aceea.

Unitatile actuale Enhanced IDE au elemente de configurare suplimentare si ar trebui, de asemenea, sa le notati si pe acestea. Astfel de elemente sunt modul de relocare (translation mode) si modul de transfer (transfer mode). Pentru unitati mai mari de 528M este important de notat modul de relocare, a carui exprimare difera in functie de varianta componentei BIOS.

Cautati parametri de genul CHS (Cylinder Head Sector), ECHS (Extended CHS), Large (un parametru echivalent cu ECHS) sau LBA (Logical Block Addressing). Daca reconfigurati un sistem si nu stabiliti un mod de relocare identic cu cel original, atunci toate datele devin inaccesibile. Cele mai multe dintre programele BIOS recente contin o functie de autodetectare care permite citirea automata a caracteristicilor unitatii si stabilirea corecta a parametrilor CMOS. Chiar si asa, au existat probleme datorate citirii incorecte a caracteristicilor de catre BIOS sau rescrierii parametrilor originali de catre unul dintre utilizatori. La relocare trebuie sa stabiliti exact parametrii utilizati anterior la formatarea unitatii, daca vreti sa fie facuta corect citirea datelor.

Daca nu specificati corect tipul de hard-disc in programul de configurare a memoriei CMOS, nu veti putea accesa corect datele acestuia. Cunosc persoane care si-au pierdut partial sau in totalitate datele ca urmare a introducerii unui tip de hard-disc necorespunzator la recorifigurarea sistemului.

Cand se specifica incorect tipul de hard-disc, de de obicei rezultatul este un mesaj de eroare Missing operating system la pornirea sistemului si incapacitatea de accesare a unitatii C.

La majoritatea sistemelor, programul Setup este introdus in memoria ROM BIOS. Daca aveti o memorie ROM Phoenix, acest program este activat prin apasarea tastelor Ctrl+Alt+Esc sau Ctrl+Alt+S. Alte memorii ROM va atentioneaza ca puteti apela programul Setup ori de citte ori se incarca sistemul, asa cum este cazul cu AMI BIOS. In cazul memoriei AMI, nu trebuie decat sa apasati tasta Delete atunci cand vi se comunica acest lucru in timpul incarcarii sistemului.

In momentul in care lansati programul Setup, copiati toate configurarile. Cel mai simplu mod de a face asta este sa le tipariti. Daca aveti imprimanta conectata, apasati tastele Shift+Print Screen ca sa obtineti copia imaginii de pe ecran. Unele programe au mai multe pagini de informatii, deci va trebui sa le inregistrati pe toate.

Multe programe de configurare, cum sunt cele existente in AMI BIOS, va permit sa controlati functionarea setului de cipuri utilizat pe placa de baza. Aceste configurari complicate pot ocupa cateva ecrane si toate trebuie copiate. Daca bateria este scoasa, majoritatea configurarilor vor trece in starea prestabilita si veti pierde toate configurarile stabilite de dumneavoastra.

Sistemele cu magistrala MCA si EISA au un program Setup foarte sofisticat, in care este inregistrata nu numai configuratia placii de baza, ci si cea a placilor adaptoare. Din fericire, aceste programe permit ca parametrii stabiliti sa fie copiati pe

o discheta.

Pentru a avea acces la programele Setup, veti avea nevoie de discheta Setup Disk sau Reference Disk. Multe dintre noile sisteme PS/2 au pe hard-disc, intr-o partitie ascunsa (hidden) copia dischetei Reference Disk. Cand porniti aceste calculatoare, puteti observa ca, timp de cateva secunde, cursorul sare in partea dreapta a ecranului. In acest interval, daca apasati tastele Ctrl+Alt+Ins, se vor executa programele Setup ascunse. Alti producatori utilizeaza alte taste pentru activarea programului de configurare sau partitia ascunsa, asa ca este bine sa va consultati documentatia pentru a vedea care sunt tastele de activare in cazul sistemului dumneavoastra.

Memorarea configuratiei fizice. In timp ce dezasamblati un sistem, ar fi bine sa va notati intreaga configuratie fizica din interior. Aceasta include pozitionarea jumperelor si a comutatoarelor, orientarea si pozitia cablurilor, asezarea firului de impamantare si chiar pozitia placilor adaptoare. Tineti la indemana o agenda pentru a nota aceste lucruri.

Este deosebit de important sa notati pozitia tuturor jumperelor si comutatoarelor de pe placile adaptoare, nu numai a celor de pe placa de baza. Daca le veti schimba pozitia fariinsa vreti, veti stii cum trebuie reasezate, lucru foarte important in cazul in care nu aveti la indemana toata documentatia calculatorului.

Notati-va si orientarea cablurilor. Majoritatea calculatoarelor produse de firme de renume utilizeaza cabluri si conectori care au o cheie, in asa fel incat nu pot fi introduse invers, dar cele mai multe calculatoare fara marca nu poseda aceasta caracteristica. De asemenea, este posibil sa incurcati cablurile pentru hard-disc cu cele ale unitatii de discheta. Fiecare cablu trebuie marcat, ca sa stiti unde si in ce pozitie era conectat. De obicei, cablurile plate au pe una dintre margini un fir de o culoare deosebita care indica pinul 1 iar dispozitivele in care sunt introduse sunt si ele marcate intr-un anume fel ca sa indice pinul 1 , fiind de la sine inteles ca cele doua marcaje trebuie sa se potriveasca.

In majoritatea cazurilor (cu exceptia cablurilor de alimentare), introducerea vreunui cablu plat invers produce rareori vreo defectiune permanenta.

Fac exceptie de (a aceasta regula conectarea surselor de alimentare si a bateriilor; inversarea lor va produce cu siguranta o defectiune. Practic, introducerea in pozitie inversa a conectorilor de alimentare de pe placa de baza va face ca tensiunea de 12V sa apara in locul celei de 5V si componentele ar putea sa explodeze.

Daca inversati pozitia bateriei puteti distruge circuitul CMOS, care de obicei este lipit pe placa.

Intr-un astfel de caz va trebui sa inlocuiti placa de baza cu totul.

In sfarsit, este bine sa notati pozitia firelor de masa, a placilor adaptoare sau orice alt lucru pe care s-ar putea sa nu vi-l amintiti. In unele configuratii conteaza in ce sloturi sunt introduse placile adaptoare si, de obicei, este bine sa puneti totul la loc asa cum a fost, mai ales in cazul magistralelor MCA si EISA.

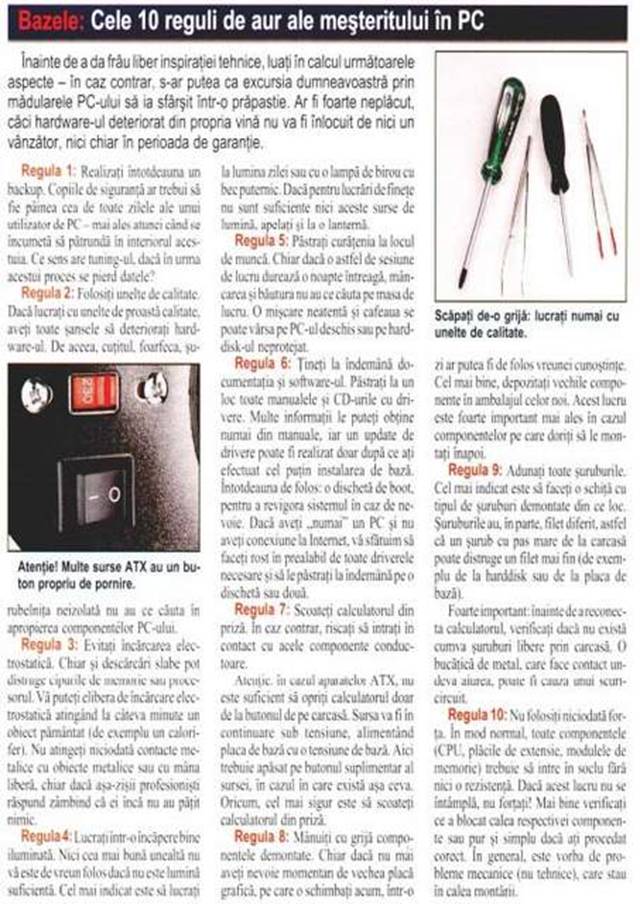

B) REGULI DE DEMONTARE ALE UNUI PC
