Introducerea

Multe probleme cu acoperisurile din placi ondulate au determinat ca multi proprietari sa faca o asanare a acestora. In acest exemplu de asanare sunt prezentate variantele constructiilor de acoperisuri care au rezolvat aceste probleme pentru o perioada de timp indelungat.

Fig. 2.12-1: noul acoperis metalic este "etans la jderi" si optimizat energetic.

Proprietarul unei case vechi de circa 35 ani cu un acoperis intr-o apa s-a plans de costurile ridicate necesare pentru incalzirea locuintei si de faptul ca locurile cu igrasie pe tavane erau tot mai numeroase. In afara de aceasta in diferite locuri ale acoperisului se auzeau zgomote produse rozatori. S-a presupus ca este vorba de animale rozatoare,    care si-au facut cuib in constructia acoperisului. Pentru a verifica constructia acoperisului si a propune o metoda de asanare proprietarii au contactat o firma specializata pentru tinichigerie si asanare acoperisuri.

Situatia constructiei si fotografiile cu pagubele inainte de asanare

La indepartarea placilor ondulate de catre firma specializata s-a constatat intai, ca acoperisul era construit din material cu continut de azbest care trebuia salubrizat conform Regulilor Tehnice pentru Substante Toxice (TRGS 519). Constructia acoperisului sub invelitoare era alcatuita dintr-o folie PE, o izolatie intre capriori de 100 mm grosime din placi minerale fibroase, o astereala deschisa difuziunii si o retea de sipci.

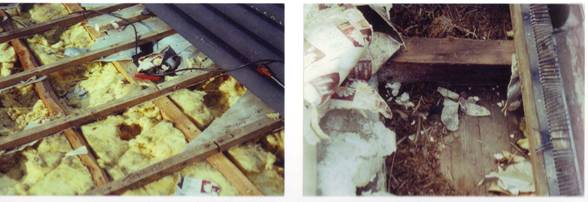

Fig. 2.12-2: jderii au stricat stratul de izolatie    Fig. 2.12-3: protejat, confortabil si la caldura era

locul unde jderul isi facuse cuibul.

Astereala era in multe locuri rupta si stratul de izolatie de sub ea distrus sau umezit partial. In spatiile intacte ale foliei se puteau vedea pete provenite de la apa din atmosfera care patrunsese prin locurile de imbinare ale placilor ondulate. La un control mai amanuntit in spatiul streasinii s-a descoperit un cuib de jderi. Aici izolatia lipsea complet, in locul acesteia s-a gasit frunzis ca material de cuib.

Conceptul de asanare

Scopul masurilor de asanare era deci, sa se refaca si sa se optimizeze stratul de izolatie, sa se asigure constructia impotriva rozatoarelor si sa se obtina un acoperis etans la precipitatiile naturale. Dupa o consultare prealabila, unde s-au prezentat diferite variante, proprietarii casei de locuit s-au hotarat asupra unei constructii de acoperis metalic cu aerisire. Ea indeplinea toate criteriile necesare si avea o intretinere foarte redusa. Conceptul de asanare prevedea ca izolatia actuala sa fi prelucrata si adaugata. Pentru a imbunatati izolatia la caldura, cu aceasta ocazie s-a inlocuit cea de 80 mm grosime cu una de 180 mm. Pentru aceasta capriorii trebuiau dublati ca grosime, si trebuia sa se planifice un spatiu de aerisire de 40 mm. Pentru ca acesta sa fie constant pe toata suprafata si sa nu fie blocat de expansiunea stratului izolator, izolatia a fost acoperita la partea inferioara cu banda de sustinere, ce permitea difuzia aerului.

Pentu fixarea acoperisului de metal a fost prevazuta o astereala din lemn gros    de 24 mm. Un strat de separatie trebuia sa protejeze constructia in timpul fazelor de lucru. Ca material metalic proprietarii au ales o tabla de aluminiu cu grosimea de 0,7 mm, cu suprafata zincata imbatranita artificial. Pe langa izolatia termica mai buna acoperisul prin, montarea unor colectoare solare avea sa duca la reducerea costurilor termice si cele pentru incalzirea apei menajere.

Lucrarile de asanare

Pentru a evita patrunderea apei, lucrarile de asanare s-au efectuat pe vreme fara precipitatii. Pentru realizarea noii constructii a acoperisului in prima faza trebuiau demontate placile ondulate din azbociment si salubrizate corespunzator. In acelasi timp lucratorii au indepartat si materialul de izolatie distrus si patruns de umezeala. Dupa dublarea capriorilor s-a suplimentat izolatia sau a fost refacuta din nou. Banda de prindere inferioara, permeabila la aer a fost fixata cu o retea de sipci cu sectiunea de 40 x 60 mm si astfel s-a realizat si spatiul necesar aerisirii. Apoi s-a fixat astereala si stratul de separatie pe constructia de baza. Noul acoperis era acum izolat la precipitatiile atmosferice.

In urmatoarea faza de lucru s-au facut pregatiri pentru lucrarile la sarpanta din metal. Pentru aceasta toate fantele de aerisire si celelalte deschizaturi au fost acoperite cu tabla perforata pentru a le asigura impotriva jderilor. In continuare s-au montat jgheaburile si tablele de fixare a benzilor metalice ale sarpantei. Benzile lungi de 2 pana la 8 m cu latimea de 600 mm au fost prelucrate prin deformare pe un dispozitiv de rolare mobil adus pe santier. Astfel s-au evitat transporturile speciale, costurile suplimentare si s-a economisit timp si bani. Pe baza bunei pregatiri suprafata acoperisului de circa 200 m² a fost acoperita in numai 2 zile, inclusiv inchiderea falturilor cu o banda de etansare si a tuturor racordurilor. Pentru racorduri o echipa, redusa ca numar, de tinichigii a mai lucrat o zi. In continuare s-au fixat colectorii solari cu cleme speciale de faltuire pe acoperisul cu falt vertical si s-au bransat la instalatia de apa a casei. Pentru a evita treceri suplimentare conductele de racord au fost integrate in caminul sobei.

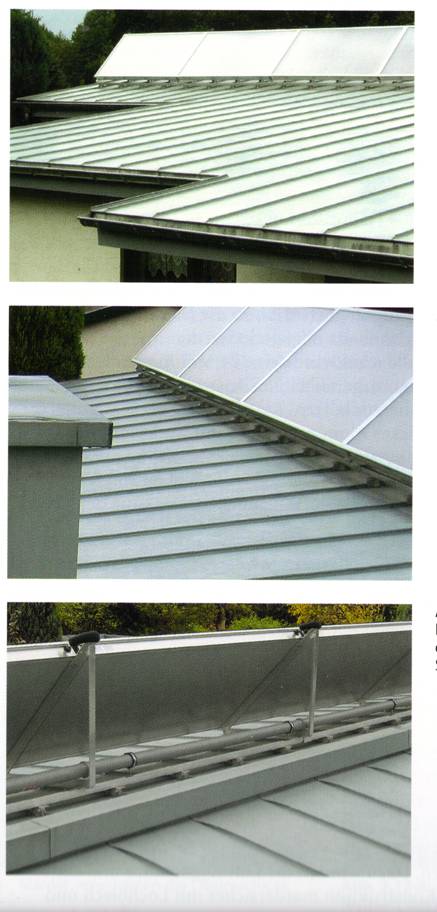

Fig. 2.12-4: dilatarea longitudinala datorita schimbarii temperaturii se face la streasina realizata rotund.

Fig. 2.12-5: colectorii solari au fost montati fara a executa treceri suplimentare prin invelitoarea acoperisului.

Fig. 2.12-6: un sistem special de prindere permite fixarea sigura a colectorilor solari.

Asanarea completa inclusiv ridicarea schelelor necesare, demontajul, instalatia de scurgere a apei din precipitatiile atmosferice si reacoperirea s-a efectuat in 10 zile lucratoare.

Cu noua constructie de acoperis metalic s-au rezolvat toate problemele privind umezeala, igrasia, costurile energetice si jderii pe o perioada indelungata.

Date tehnice/rezumat

Constructia de sustinere:    constructie izolata termic, aerisita din spate ,

cu capriori, dublata si cu astereala din lemn de

24 mm

Sistemul acoperisului metalic:    imvelitoare in sistem cu falt dublu vertical,

cu benzi de etansare introduse in rosturi,

latimea benzii metalice 600 mm, latimea dintre

borduri 530 m.

Materialul metalic:    tabla de aluminiu zincata imbatranita artificial

grosimea de 0,7 mm.
