Pompe cu jet de fluid

POMPE CU JET DE FLUID

Pompele cu jet de fluid folosesc energia cinetica a unei vane de fluid motor (apa. gaze sau abur), care in aparat se transforma in energie de presiune. Dupa scop si domeniu de utilizare, pompele cu jet de fluid se impart in :

- ejectoare, care se utilizeaza la evacuarea unui fluid (lichid sau gaz) dintr-un spatiu in care se creeaza vid ;

- injectoare, care servesc la ridicarea si transportul lichidelor sau pentru pomparea lor intr-un spatiu sub presiune.

Schema de principiu si constructia ejectoarelor si injectoarelor este iden­tica, in figura13 este prezentat un tip de ejector din otel (pentru apa), compus din : duza fluidului motor 7, camera de amestec si stutul de admisie pentru lichidul pompat 2 si ajutajul convergent-divergent 3. Fluidul motor (apa) intra in ejector prin duza conica, isi mareste viteza si produce depre­siune in camera 2 aspirand lichidul de pompat, se amesteca impreuna in ajutajul convergent si ies prin ajutajul 3 marindu-si treptat presiunea.

Injectoarele se folosesc, in majoritatea cazurilor, la alimentarea cu apa a cazanelor de abur si au o functionare asemanatoare cu ejectoarele cu deo­sebirea ca amestecul isi mareste suplimentar energia cinetica si apoi cea po­tentiala, datorita aportului de caldura creat prin condensarea partiala a abu­rului (fluidul motor).

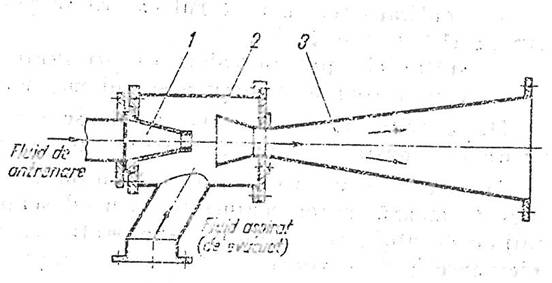

Fig.1.Ejector din otel carbon
