ACCESORIIPENTRU CABLURI

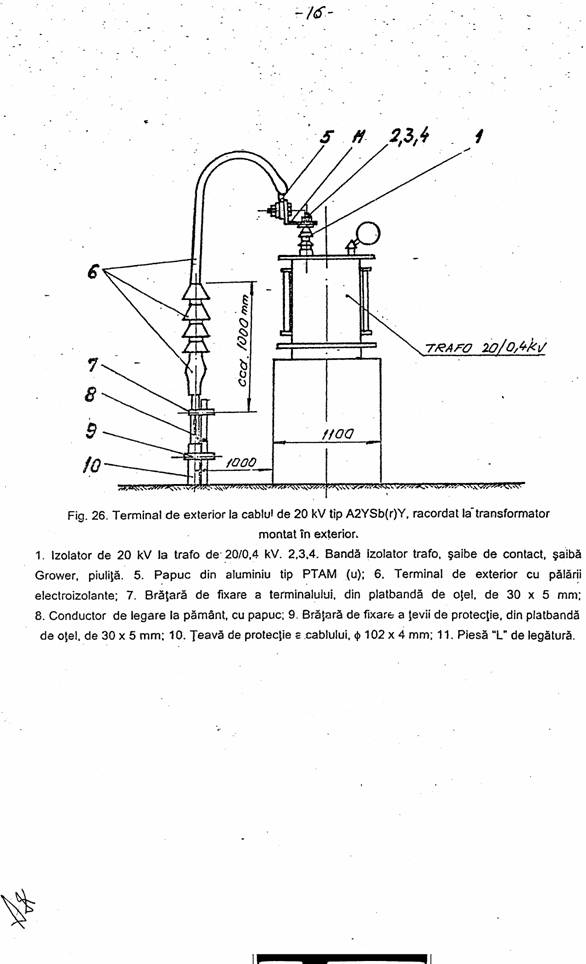

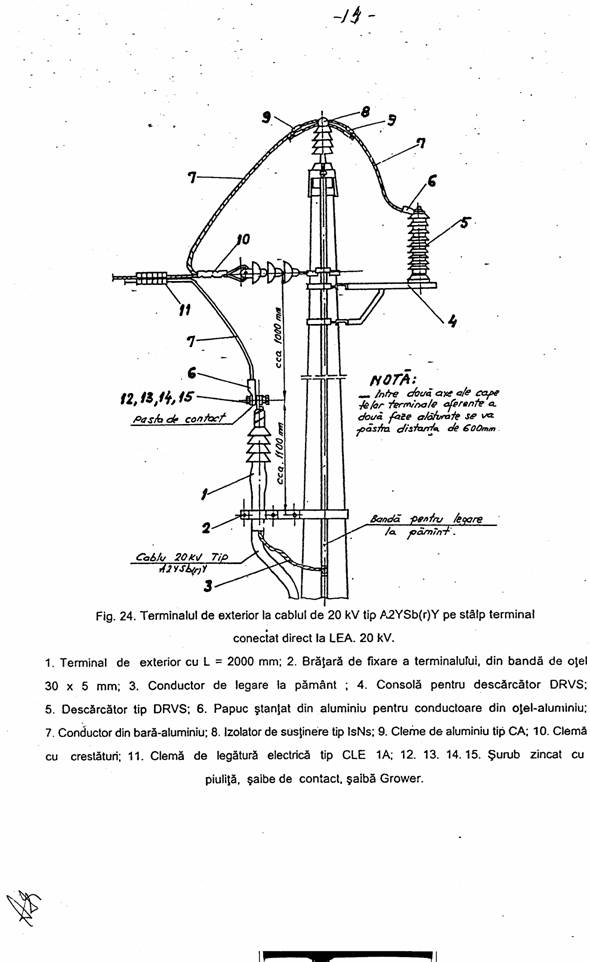

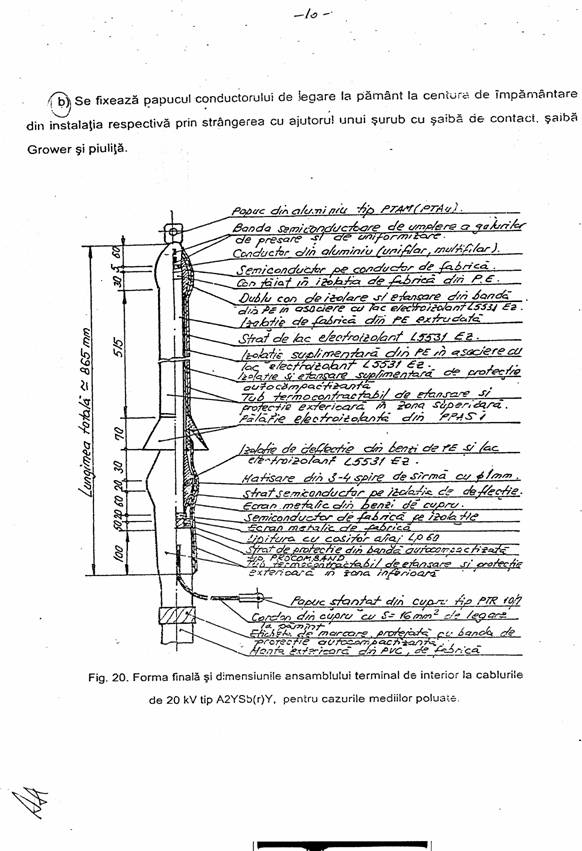

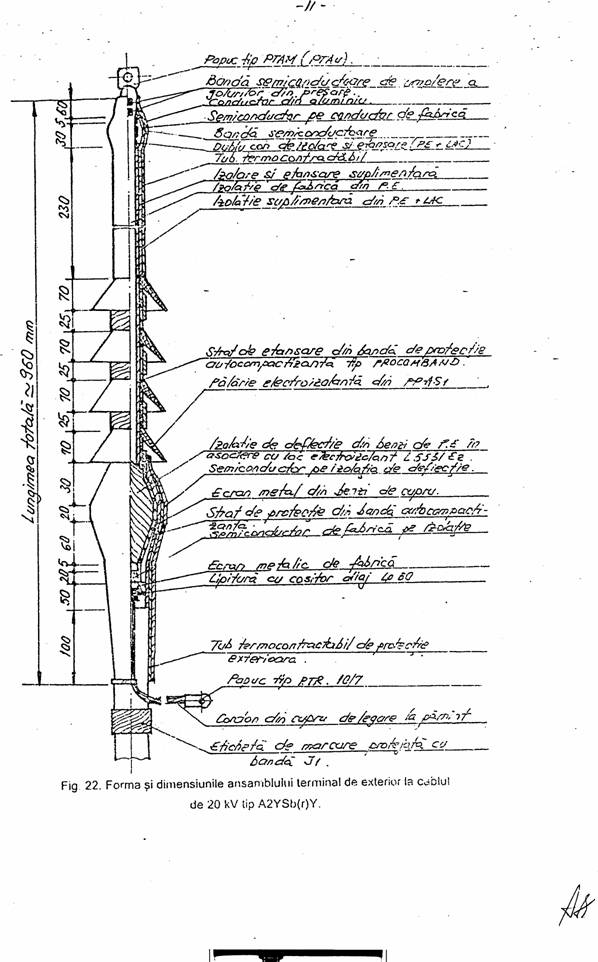

Accesoriile pentru cabluri sunt mansoanele si cutiile terminale. Acestea trebuie sa indeplineasca urmatoarele conditii generale:

sa nu difere d.p.d.v. electric si mecanic de cablul pentru care sunt folosite

sa asigure protectia cablurilor impotriva patrunderii umezelii si a altor substante cu actiune nociva sau coroziva din mediul inconjurator

sa reziste la tensiuni de incercare prescrise pentru cabluri

MANSOANE

Reprezinta o constructie izolanta etansa care serveste la imbinarea a doua sau mai multor cabluri. Pot fi:

de legatura (jonctiune)

de derivatie

La cablurile cu izolatie de hartie si ulei sub presiune se folosesc si mansoane de stopare.

Mansonul de legatura executat intre doua cabluri de acelasi tip, chiar daca au sectiuni diferite cu o treapta, se numeste manson de legatura normala. Daca jonctiunea se executa intre doua cabluri de tipuri diferite mansonul este de legatura mixta.

Mansoanele trebuie sa asigure:

continuitatea conductoarelor

continuitatea electrica si etansietatea mantalei de plumb sau aluminiu

continuitatea electrica a benzilor si a ecranelor

nivelul de izolatie

protectia mecanica

S-au construit la inceputuri mansoane din fonta sau de cauciuc si care, dupa imbinarea conductoarelor si refacerea izolatiei, se umpleau cu masa galbena si masa neagra.In prezent se folosesc mansoane cu tuburi termocontractabile la cald sau la rece. Indiferent de tipul de manson executat, procesul tehnologic cuprinde urmatoarele faze :

pregatirea locului de munca

identificarea, fazarea si incercarea cablurilor care urmeaza sa fie mansonate

aplicarea masurilor tehnice si organizatorice de securitate a muncii

realizarea de rezerve la capetele de cablu

aplicarea tuburilor termocontractibile

pregatirea capetelor de cablu

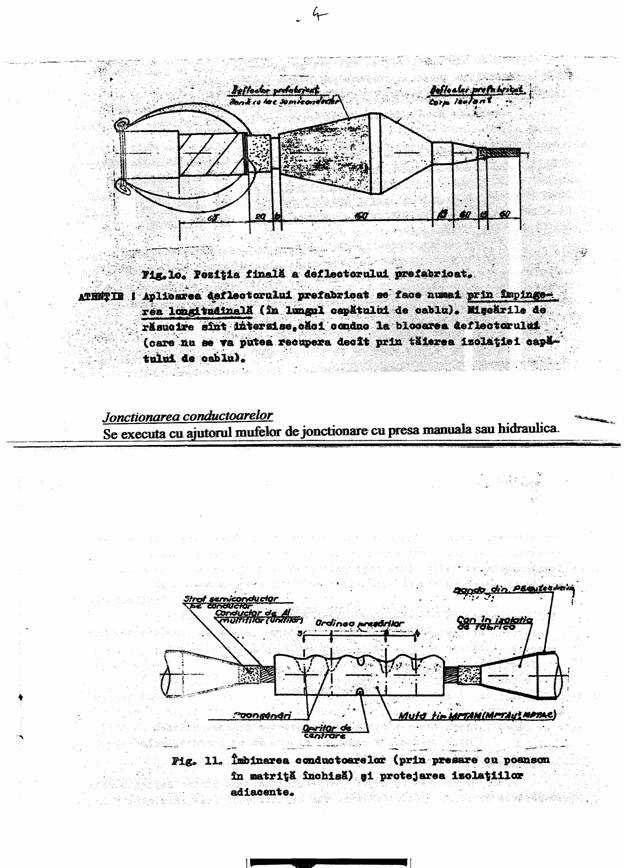

jonctionarea conductorului activ al cablului

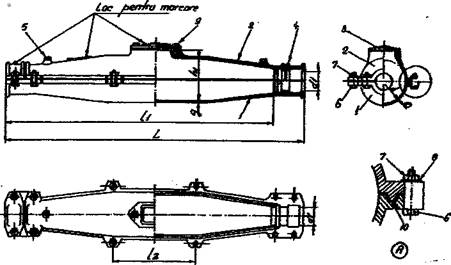

Manson de legatura din fonta

-refacerea straturilor de izolatie si realizarea continuitatii straturilor semiconductoare

executarea ecranului metalic

aplicarea izolatiei exterioare Reamintim ca :

stratul semiconductor din polietilena semiconductoare este aplicat in primul strat pe conductor si al doilea strat pe izolatia individuala a cablului in scopul uniformizarii intensitatii campului electric

ecranul cablului = invelis metalic aplicat peste conductorul izolat pentru dirijarea campului electric, asigurarea unei cai de trecere a curentilor de defect si a celor capacitivi, eliminarea pericolelor de electrocutare in cazul perforarii cablurilor

mantaua de protectie = strat din P VC sa PE aplicat pe ecranul cablului pentru protectie mecanica si impotriva patrunderii umiditatii si a substantelor corozive

Pregatirea locului de munca:

verificarea dimensiunilor gropii care se presupune ca a fost executata anterior

delimitarea materiala a zonei de lucru prin montarea panourilor cu indicatoare rutiere

daca lucrarile se executa pe carosabil se monteaza doua indicatoare la 50 de m in aval si amonte de locul de lucru

daca este cazul se monteaza podetele metalice pentru pietoni

amplasarea obligatorie a cortului de mansonar

aducerea in cort a materialelor si sculelor si verificarea acestora.

Trusa de scule pentru mansonari cuprinde clesti de diferite tipuri ( cu varf lat, rotund, combinat), dalta, ciocane, surubelnite, chei fixe inelare si tubulare, cheie franceza, bomfaier, pile, cutite pentru taiat metale si pentru cojit izolatia, si altele). Alte scule specifice necesare pentru mansonare: trusa arzator sau dispozitiv pentru incalzire electrica daca termocontractarea se face la cald (poate fi si o lampa de benzina), dispozitiv de presare a mufelor, scule pentru marcarea mansoanelor, dispozitiv pentru taierea in con a izolatiei, tava pentru colectat deseurile, stingatorul cu praf si C02. De asemenea electricienii vor fi echipati cu casca, ochelari de protectie, manusi electroizolante, genunchere, veste avertizoare atunci cand se lucreaza pe cai de circulatie rutiera, salopete, bocanci, cizme daca e noroi, impermeabil pe vreme umeda, manusi si costum vatuit daca e frig.

Lucrarile se executa numai daca temperatura este mai mare de +5°C.

Identificarea, fazarea si incercarea cablurilor,

se face de obicei de echipa PRAM pentru ca necesita instalatii si aparate speciale (indicator de corespondenta faze, punte pentru masurare rezistente ohmice -Wheatstone, megohmetre pentru masurarea rezistentei de izolatie, etc ).
