ACTIONARI ELECTRICE DE CURENT CONTINUU - Elemente deare

Fig. 2.13. Schema de forta a actionarii - partea a I-a.

Unde: F₁, F₄ sigurante ultrarapide;

F₂, F₅ contactor de curent alternativ;

F₃, F₆ relee termice;

Tr.1, Tr.2 transformatoare de alimentare.

EXEMPLU NUMERIC

a) Alegerea dispozitielor semiconductoare de putere

Calculul valorii medii a curentului prin tiristor:

(2.50)

Calculul valorii efective a curentului prin tiristor:

(2.51)

Din catalog [20] se alege tiristorul cu codul T63N, ale carui date sunt prezentate in tabel.

Pentru determinarea valorii tensiunii inverse repetitive maxime, se vor calcula mai intai valorile corespunzatoare termenilor ce intra in relatiile 2.5, 2.6 si 2.10:

Datorita faptului ca in aceasta lucrare nu sunt prezentate si date de catalog pentru transformatoare trifazate de alimentare a convertorului, in calculele ce urmeaza se va considera puterea de tip a acestui transformator la o valoare standardizata de:

(2.53)

iar pierderile in cupru:

(2.54)

Puterea medie disipata de catre tiristor, calculata cu relatia 2.7 va fi:

(2.55)

si rezulta:

Din relatiile 2.4, 2.5 si 2.10 rezulta:

(2.57)

(2.58)

Daca se considera un coeficient de siguranta de 2,5 pentru U_RRM va rezulta valoarea:

(2.59)

In aceste conditii tiristorul ales va avea codul:

	T 63 N 1000

Fig.2.14.    Capsula tiristorului T63N1000.

Codul complet al tiristorului ales este T 63 N 1000 B 27. Litera B precizeaza tipul capsulei 'surub' care se monteaza cu ajutorul unei chei metrice de 27 mm.

Valoarea maxima a tensiunii inverse ce poate fi aplicata tiristorului rezulta a fi:

(2.60)

Pentru determinarea valorii tensiunii inverse repetitive maxime se mai poate utiliza si o alta metoda de calcul.

Se pleaca de la relatia:

(2.61)

unde R_b reprezinta rezistenta activa, determinata de rezistenta bobinei de filtrare si de cea a secundarului transformatorului de alimentare.

Pentru o aproximatie suficient de buna se poate considera:

(2.62)

si rezulta:

(2.63)

Pentru U_RRM va rezulta valoarea:

(2.64)

Conform metodei a doua de calcul, tiristorul ales va avea aceeasi valoare pentru tensiunea inversa repetitiva maxima, rezultand desigur acelasi cod al dispozitivului semiconductor:

	T 63 N 1000

b) Verificarea termica a dispozitielor alese

Pentru verificarea termica in regim stabilizat, se va folosi relatia 2.15:

(2.65)

Astfel avem:

(2.66)

rezulta:

(2.67)

Fig. 2.15. Rezistenta termica aditionala in functie de unghiul de conductie a dispozitivlui semiconductor de putere.

Fig. 2.16. Radiator de aluminiu tip R (in sectiune transversala).

Daca se foloseste un radiator de 'tip R', rezulta o lungime necesara a radiatorului pentru un dispozitiv semiconductor de putere de 7 cm, iar pentru un radiator de 'tip TNF' o lungime aproximativa de 16 cm. De aceea se va prefera utilizarea radiatorului 'tip R' cu racire naturala. Se observa ca nu este necesara utilizarea unei raciri fortate. In mod uzual, pentru racirea fortata se impune folosirea unui ventilator care sa asigure o viteza a

agentului de racire (aerul in cazul de fata) de 6 m/s.

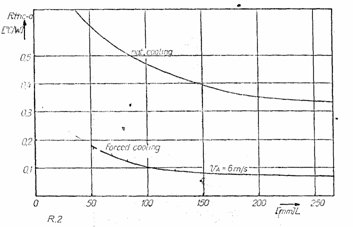

Fig. 2.17. Rezistenta termica R_thc-a in functie de lungime L pentru radiatorul de tip R.

Fig. 2.18. Radiator de aluminiu tip TNF (in sectiune transversala).
