CONTROLUL, AUTOMATIZAREA SI REGLAREA PROCESULUI TEHNOLOGIC. ELABORAREA SCHEMEI DE REGLARE SI AUTOMATIZARE A PROCESULUI

CONTROLUL, AUTOMATIZAREA SI REGLAREA PROCESULUI TEHNOLOGIC. ELABORAREA SCHEMEI DE REGLARE SI AUTOMATIZARE A PROCESULUI

VIII.1 Reglarea automata a nivelului

Schema de de reglare automata a nivelului depinde de obiectivul urmarit prin reglare, de marirea manipulata de care dispunem, timpul de process (cu stabilizarea si autosstbilizarea) sau de presiunea din rezervor. Reglarea nivelului in utilajele tehnologice urmareste unul din urmatoarele obiective;

- Nivelul trebuie mentinut riguros constant, la valoarea sa de referinta, asa cum este cazul reactoarelor sau coloanelor de distilare;

- Nivelul este comandat din exterior ca in cazul racitoarelor bazate pe vaporizarea unui lichid;

- Nivelul se poate mentine in limite largi, asa cum este cazul vaselor tampon sau a rezervoarelor de decantare, la care debitul de intrare are fluctuatii mari, in timp ce debitul de iesire trebuie sa fie cat mai constant (figura VIII.1)

Figura 14. Reglarea nivelului intre doua limite

priza de masurare a debitului;

regulator de nivel, LC;

elementul de executie (robinet de reglare cuventil)

VIII.2 Reglarea debitului

Debitul de fluid dintr-o conducta depinde de rezistenta hidraulica a conductei. Datorita simplitatii si necesarului material relativ mic pentru realizarea sa, structura de reglare din figura VIII.2 este cea mai frecvent intalnita. Robinetul de reglare este plasat pe aceeasi conducta pe care este amplasat si traductorul de debit astfel incat, in regim stationar, debitul care trece prin robinetul de reglare este egal cu cel care trece prin sectiunea conductei unde este amplasat traductorul.

Figura 15. Structura unei bucle de reglare a debitului

Principial, functionarea acestui sistem de reglare este simpla: daca debitul prin conducta este mai mare decat cel prescris, atunci regulatorul FC va comanda inchiderea in mai mare masura a robinetului de reglare si va comanda deschiderea acestuia atunci cand debitul scade.

VIII.3 Reglarea concentratiei

Desi sunt echivalente numai in cazul amestecurilor binare, se utilizeaza curent denumirea de reglare a compozitiei in locul reglarii concentratiei. Realizarea de sisteme de reglare automata a compozitiei fluidelor din procesele chimice constituie o problema de cea mai mare importanta pentru industria chimica si prntru ingineria protectiei mediului. Regland direct compozitia exista certitudinea obtinerii produselor chimice cu caracteristicile impuse, dar din acest lucru este foarte greu de realizat, uneori imposibil, cel putin din doua motive:

inertiile mari si foarte mari ale operatiilor cu transfer de masa;

- inexistenta sau performantele echipamentelor de analiza specifice: aceste echipamente daca exista nu pot fi utilizate ,,on-line"datorita functionarii ciclice bazate pe esantioane de produs (de exemplu cromatografele de process).

De aceea, realizarea practica a sistemelor automate pentru reglarea concentratiei reprezinta una dintre cele mai dificile probleme de reglare. Prin urmare, au fost concepute modalitati de reglare indirecta a compozitiei, regland direct alti parametri corelati univoc cu compozitia, ca de exemplu densitatea sau conductibilitatea electrica. Daca totusi exista traductorul de compozitie necesar, se poate utiliza schema de reglare din figura VIII.3.

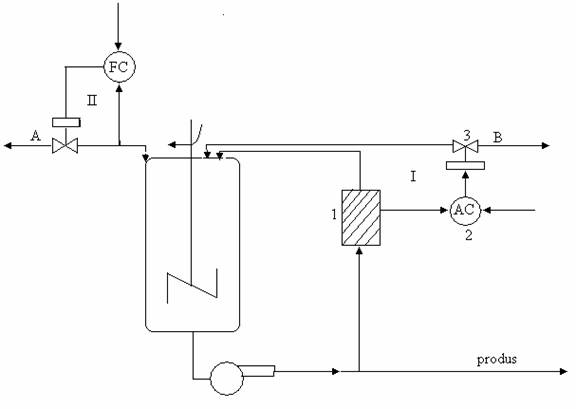

Figura 16. Reglarea compozitiei produsului

analizorul de gaz in flux;

regulatorul de compozitie;

element de executie.
