Comanda si protectia unui motor asincron pornit cu autotransformator
Pornirea motoarelor asincrone prin autotransformator este solutia optima din punct de vedere energetic dar implica costuri mai mari, de aceea ea se justifica in cazul motoarelor de putere.

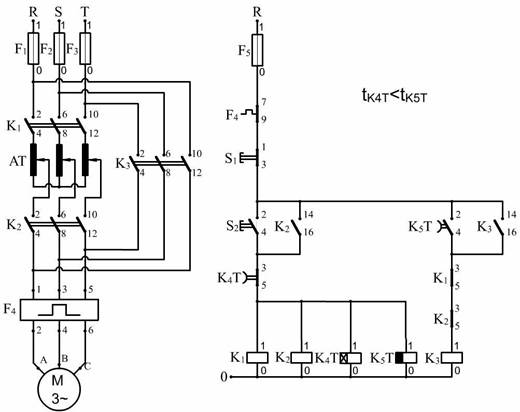

Figura 5.8. Schema electrica desfasurata de comanda, protectie
si pornire cu autotransformator a unui motor asincron
F1, F2, F3, F5 - sigurante fuzibile, F4 - releu termobimatalic, K1, K2 - contactoare electromagnetice, K3T - releu de timp cu temporizare la actionare, K4T - releu de timp cu temporizare la revenire, S1, S2 - butoane de actionare, M - motor asincron cu rotorul in scurtcircuit, AT - autotranformator
Schema electrica desfasurata de comanda si protectie a pornirii cu autotransformator a unui motor asincron este prezentata in figura 5.8.
Pentru pornirea motorului se actionaza butonul S2 care alimenteaza bobina contactorului K1 si prin acesta si bobina contactorului K2. Automentinerea se face prin K2 (14-16) alimentand motorul cu tensiune redusa prin autotransformatorul AT (limitandu‑se astfel curentul de pornire). O data cu contactoarele K1 si K2 se alimenteaza si bobinele celor doua relee de timp K4T si K5T care isi incep temporizarea. Contactele normal inchise K1 (3-5) si K2 (3-5) se deschid. Prin alimentarea bobinei K5T contactul normal deschis cutemporizare la revenire K5T (2-4) se inchide dar nu poate alimenta bobina lui K3 deoarece sunt deschise contactele K1 (3-5) si K2 (3-5). Dupa scurgerea timpului reglat al releului de timp K4T contactul acestuia normal inchis cu temporizare la actionare K4T (3-5) se deschide. In acest moment se intrerupe alimentarea contactoarelor K1, K2 si a releelor de timp K4T si K5T. Prin reinchiderea contactelor K1 (3-5) si K2 (3-5) si prin contactul noemal deschis (dar inchis in acest moment deoarece temporizarea releului K5T este mai mare decat a releului K4T) cu temporizare la revenire K5T (2-4) este alimentata bobina contactorului K3 (0-1) care isi inchide contactele principale. Motorul este astfel alimentat la tensiune nominala K3 automentinandu‑se prin contactul auxiliar de automentinere K3 (14-16). Pentru oprire se actioneaza butonul S1. Protectiile sunt cele descrise anterior si carora le corespunde caracteristica temporala de protectie din figura 5.3.
