Epuratoare centrifugale

Epuratoare centrifugale

Utilizare in industriile:

t    Chimica;

t    Miniera;

t    Energetica (separarea cenusilor);

t    Turnatorii;

t    Prelucrarea metalelor;

t    Prelucrarea pietrei;

t    Materiale plastice;

t    Prelucrarea lemnului.

Principiul de lucru:

t    Se bazeaza pe forta centrifuga imprimata particulelor;

t    Cand gazul se afla in miscare de rotatie particulele sunt expulzate catre peretele epuratorului si se separa

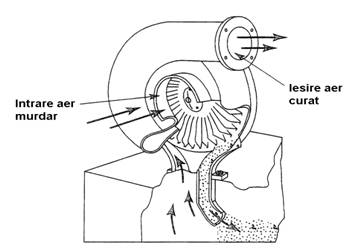

Separatorul centrifugal

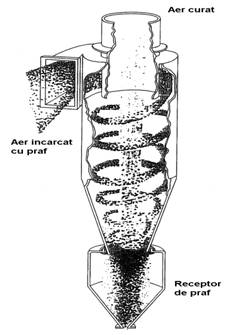

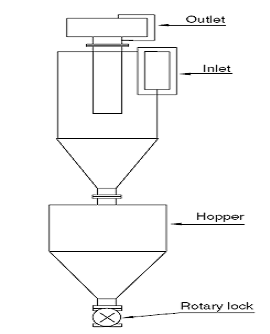

Functionarea ciclonului    Componentele de baza ale ciclonului:

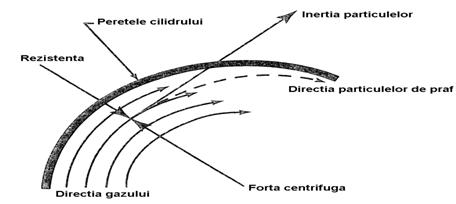

Miscarea particulelor prin linile de curent ale gazului in ciclon

Forta centrifuga:

Rezistenta:

Echilibru:

t    =coeficient dat de legea lui Stokes, aplicat pt. Re<1, care corespunde la dimensiuni ale part. intre 3 si 100mm

t    A aria cercului circumscris particulei;

t    Ws viteza de sedimentare a particulei;

t    g greutatea specifica a aerului.

Viteza de sedimentare a particulei:

se inlocuiesc in relatia precedenta:

Numarul de ture in ciclon:

Ciclon cu intrare inferioara    Ciclon cu intrare axiala



Cicloane multitub (INF)

t    Se utilizeaza cand este necesara:

l     eficienta mare;

l     capacitatea mare.

t    Au o gura comuna de intrare a aerului prafuit;

t    Dispunere astfel incat diametru sa nu afecteze eficienta

t

Cicloane multitub (AXI)

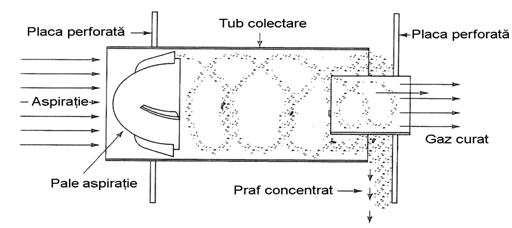

t    Pentru a compensa presiunea scazuta de la intrare, se aseaza in ordine descrescatoare a lungimii - asezarea ca intr-o orga

t    Alternativ, tuburile pot fi grupate, fiecare grup avand evacuarea sa, cu spatii intre grupuri, pentru ca gazul sa ajunga nestanjenit la toate tuburile

Ciclon direct

Performantele ciclonului sunt afectate de

t    Etanseitate (-25%);

t    Eroziunea (ancorarea si frecarea particulelor) depinde de:

l     gradul de poluare (% de praf),

l     viteza aerului,

l     natura prafului,

apare in special la suduri, pe con, vis-a-vis de intrare

t    Ancrasarea afectata de:

l     coeziunea particulelor,

l     condensare,

l     rugozitatea peretilor,

t    Eficienta creste cu marimea particulelor;

t    Eficienta creste cu densitatea particulelor;

t    Eficienta creste cu ponderea prafului;

t    Eficienta creste cu viteza de intrare;

t    Eficienta descreste cu temperatura gazului, datorita cresterii viscozitatii.

Eficienta colectarii:

Diametrul critic peste care eficienta colectarii este 100%:

t    Ne numarul de ture

t    ρp densitatea particulei

t    ρg=densitatea gazului

t    dp diametrul particulei;

t    Vg viteza gazului;

t    vascozitatea gazului

t    W latimea intrarii

Diametrul de taiere la care eficienta este 50%:

Eficienta colectarii functie de marimea particulei

Eficienta colectarii

D diametrul ciclonului in mm

T temperatura in K;

Caderea de presiune:

DP caderea de presiune [Pa]

ρg=densitatea gazului [kg/m3]

Vg=viteza gazului [m/sec]

K=16 pentru cicloane cu intrare tangentiala

K= pentru cicloane cu pale

DP mm apa pentru cicloane cu eficienta mica

DP mm apa pentru cicloane cu eficienta medie

DP mm apa pentru cicloane cu eficienta mare
