Principiul de lucru:

t    Patentat in 1920, pus in practica in 1940

t    Studiul din 1949 al lui Johnstone si Roberts arata absorbtia SO2 la colectarea particulelor de aerosol in tubul Venturi rectangular la 72m/s

t    Bazat predominant pe mecanismul de colectare a particulelor (aglutinare)

t    Folosesc o sectiune ingustata a curgerii gazului (ajutaj) care cauzeaza cresterea vitezei (accelerare) urmata de o sectiune divergenta unde viteza gazului scade (decelerare).

t    Lichidul de purificare este injectat deasupra duzei sau direct in ajutaj.

t    Metodele de injectie a lichidului includ duze cu spray sub presiune si curgere prin tuburi drepte indreptate inspre centru (perpendicular pe directia de curgere a gazului).

t    Este important sa existe o distributie uniforma a picaturilor de-a lungul sectiunii difuzorului de aer, astfel incat picaturile sa fie pozitionate pentru a spala in mod egal gazele si particulele de aerosol care intra.

t    Gazele se misca cu viteze intre 80 si 120 m/sec se ciocnesc de picaturile de lichid care se misca cu viteza mai mica si astfel predomina mecanismul de colectare a particulelor cu impact inertial.

t    Configuratia ajutajului poate fi rectangulara sau circulara.

t    Deschizaturile ajustabile ale difuzorului de aer valideaza variatia vitezei gazului si presiunea picaturii (care afecteaza eficienta colectarii particulelor) si pot fi ajustate la variatii ale debitului total al gazului.

Utilizare:

t    Ocupa cel mai mic volum de epurare de gaz umed si ca urmare are cel mai mic timp de retinere a gazului

t    Capacitate mare de captare a particulelor de aerosoli solizi si lichizi, cu cheltuieli minime de constructie si exploatare

t    Diametrul particulelor intre 0,001mm si 20mm

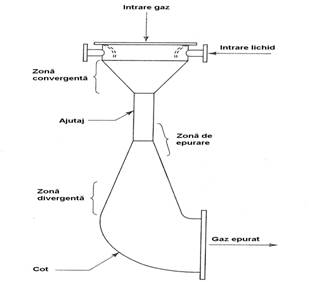

Schema

Rezistenta pneumatica a tubului

cu :

raportul ariilor ajutajului si tubului.

Introducerea aerosolului suplimentar

t    In directia aerosolului primar

t    Radial din interior

t    Radial din exterior

Avantaje

t    Volum mic al instalatiei

t    Actionare simpla

t    Securitate perfecta

t    Consum redus de lichid

t    Cheltuieli mici de exploatare

t    Capacitate mare de epurare

t    Se poate cupla la alte instalatii

t    Investitii mici

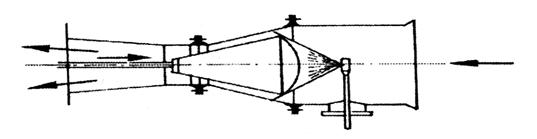

Venturi cu duza reglabila

Epureaza:

t    Cetile diversilor acizi

t    Gazele furnalelor inalte si cuptoare metalurgice

t    Gazul gudron

t    Pulberile sau vaporii compusilor chimici nocivi

t    Pulberi de turnare

t    Pulberi organice, coloranti prod. farmaceutice

t    Praf de carbune si silice

t    Praf de cauciuc si rasini

t    Praf de zahar si sapun

t    Pulberi si vapori explozibile

Ipoteze:

t    Pentru particule cu diam. > 0,5mm, care se aglutineaza sub influenta ciocnirilor si au o masa mare, rezistenta mediului=forta gravitationala

t    Distanta cea mai mare pe care o are de parcurs o particula pentru a se ciocni este D

Rezistenta mediului aerosolului primar:

Legea lui Stokes

unde:

m=vascozitatea gazului

dp diametrul particulei aerosolului primar

vp viteza particulei aerosolului primar

Lucrul mecanic al particulei:

unde:

F forta

D diametrul conductei

Inertia particulei in curentul de gaz:

Greutatea particulei:

Aerosolul secundar

vg=viteza liniara a gazului

d0=diametrul particulei aerosolului secundar

Diametrul particulei aerosolului secundar

L/G=raportul dintre cantitatea de lichid si cea de gaz

Diametrul picaturii

tensiunea superficiala a lichidului

ρL=densitatea lichidului

L=vascozitatea lichidului

Numarul de particule desprafuite in unitatea de timp pe un sector de drum unitar:

Dv difuzia

C0=concentratia initiala a aerosolului primar particule m3

x grosimea stratului laminar (raza particulei sferice)

Randamentul desprafuirii:

C0 concentratia aerosolului primar

C concentratia dupa epurare

Randamentul depinde de:

t    Natura aerosolului primar si diametrul lui

t    Raportul gaz/lichid (aerosol secundar)

t    Viteza gazului in ajutaj

t    Natura aerosolului secundar si modul de introducere

t    Marimea instalatiei
