Instalat de protectie si avertizare

Instalat de protectie si avertizare

1 Instalat antirefractie

In aceasta; categprie se inscriu mai' multe tipuri de instalat ca:

instalat de protectie si semnalizare impotriva furtului ;

instalat de semnalizare la aparitia unui defect, sau la depasirea unui parametru la instalat tehnologice.

Instalatle de protectie si semnalizare impotriva furtului au o gama de rezolvari foarte variata, in functie de necesitati, de gradul de protectie si de producator.

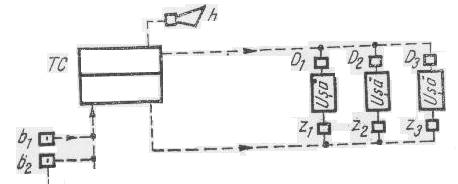

Pentru protejarea bancilor impotriva furtului se utilizeaza o insta­latie de deblocare a usilor si de comanda a zavorir lor, a carei schema de principiu este indicata in figura 5

In caz de efractie se da comanda de alarmare prin hupa h de la bu­toanele de picior b₁ b_z. situate la casier ; simultan toate usile blocate deschis prin comanda electrica se deblocheaza prin dispozitivele electro­magnetice D_x, D₂, D₃ si dupa timpul necesar inchider usilor, acestea sint zavorite prin dispozitive cu electromagnet Z₁ Z₂, Z₃.

Pentru protejarea incaperilor sau constructlor ce adapostesc valori impotriva furtului, se folosesc instalat de semnalizare acustica si optica cu "curent ae repaus'', sigure in functionare prin circulatia permanenti a curentului.

In figura 5 este reprezentata o astfel de instalatie la care releu d_x este in permanenta excitat o data cu punerea in functiune a instalatie prin cheia de comutare b. Trebuie mentionat ca, in scopul asigurar permanente a instalatiei, este necesara alimentarea dintr-o si independenta locala (bateri, deacumulatoare). Lampa semnalizeaza punerea in func tiune a sistemului. Contactele b₁ b_z. sunt monate mascat la ferestre si usi, fnd actionate prin deschiderea usilor

Fig 5 Schema de principiu pentru protectia impotriva furtului

La deschiderea unui contact, d₁ sedezexcita, realizind prin contactele 1d₁ si 2d₂ alimentarea soneriei h₁ si lamp h2

Aparitia unor defectiuni la diverse tipuri de instalat trebuie sesizata imediat, pentru a lua masuri de remediere. De exemplu : depasirea nivelului maxim la un rezervor de acumulare a apei sau rezervor pentru combustibil, depasirea temperatur agentului termic intr-o instalatiei de incalzire, scaderea nivelului unui lichid intr-un rezervor sub limita sorbului de pe conducta de aspiratie a pompei, intreruperea circuitului apei de racire la o instalatie tehnologica etc, constituie defecte ce trebuie sesizate si personalul de exploatare alarmat.

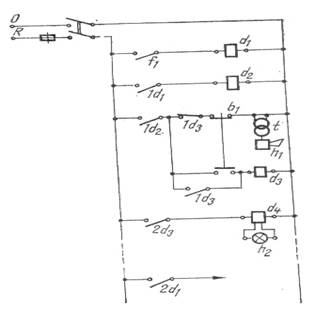

In figura este data o schema de alarmare ce poate li utilizata in cazurile mentionate mai inainte. La depasirea unei valori maxime (temperatura, presiune, nivel etc.) traductorul f₁ comanda un releu d₁, care prin contactul sau ld₁ produce excitarea releului d₂, ce suporta pe contactele sale curenti de valori mai mari. Prin contactul ld₂ se realizeaza circuitul de alimentare a hupei H₁ (prin transformatorul T₁). Butonul dublu b1 este utilizat pentru trecerea alarmei de la hupa la lampa h₂. Comutarea se face prin releul intermediar d₃, care prin contactul sau 2d₃ realizeaza alimentarea releului de pilpiire d₄ ce alimenteaza lampa h₂.

In varianta (desen eu linie intrerupta), prin contactul 2d se poateda o comanda de
intrerupere a receptoarelor ce contribuie sau provoaca defectul (pompe ce absorb in gol, ventile electromagnetice pentru admisia comustibilului.).

Instalatlefoarte importante de alarmare, a caror nefunctionare corecta ar putea provoca pagube materiale si victime, este indicat sa utilizeze curentul de repaus, care permite o verificare permanenta a circuitului.

Fig Schema de alarmare

2 Impotriva incendlor

Sint instalat extrem de importante, ce functioneaza in general cu curent de repaus, daca constructia avertizorului o permite.

Instalatia de avertizare se prevede la constructle care prezinta pericol ridicat de incendiu, ca de exemplu : constructle industriale in care exista predominant sect de categoria A, B si C, constructia fnd mai mare de 20 000 m²; halele blindate (fara ferestre) de categoria A, B si 0; constructle civile sau industriale cu o inaltime de peste 45 m, daca in acestea exista incaperi in care sarcina termica depaseste 837.000 kJ/m² sau se afla aparate si utilaje de valoare ; constructle pentru parcare sau garare ce pot adaposti mai mult de 50 autovehicule ; incaperile in care se amplaseaza echipament de calcul electronic de tip mediu si mare ; arhivele de programe si date inregistrate; expozit, muzee si pinacoteci; ate­lierele, depozitele cu decoruri, recuzita si costume din teatrele cu mai mult de 1.000 locuri, in casa scenei si in buzunarele sale, la sali de spec­tacol cu peste 600 locuri.

in cazul in care instalatia de avertizare dubleaza o instalatie de stin­gere cu sprinklere, la construct importante sau cn mare pericol'de in­cendiu aceasta trebuie reglata astfel incit semnalizarea sa se produca inainte de functionarea sprinklerelor.

in principiu, o instalatie de avertizate este formata dintr-un detector (sau mai multe) ce actioneaza asupra unui sistem de relee care emit o alarma acustica prin hupa si optica prin lampa (fig. 7). Sistemul are alimentare permanenta cu energie electrica de la reteaua de distributie 5 sau de la bateria de acumulatoare 6.

Exista doua sisteme utilizate :

instalat de avertizare cu detectoare termice sau manuale;

instalat de avertizare cu detectoare de fum cu ionizate.

Figura 7 Schema de principiu a unei instalat de avertizare a incendlor

A.    Instalat de avertizare cu detectoare termice sau manual

Poseda ca element de sesizare a incendiului un detector de tempera­tura sau un avertizor manual.

Detectorul de temperatura are un bimetal care se deformeaza atunci cind temperatura mediului creste, provocind deschiderea contactului din circuitul de comanda c si respectiv, introduce­rea in circuit a rezistentei r de valoare mare.

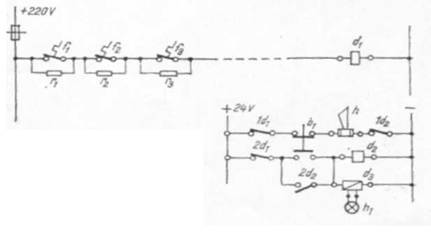

Pentru urmarirea functionar in figura 8 se da o linie de semnalizare a unei instalat de avertizare si sistemul de alarmare propriu-zisa. La producerea unui incendiu, detectorul (de exemplu, f₂) deschide contactul sau si in circuit se in­troduce o rezistenta de valoare mare care produce o cadere de tensiune importanta ceea ce face ca releul d₁ sa se dezexcite.

Releul d dezexcitat, prin contactul sau d_l determina intrarea in functiune a hupei h. Pentru a limina semnalul sonor, se actioneaza bunul b₁ ceea. ce provoaca excitarea releului d₂, care isi deschide contactul 1d din circuitul ele alimentare a hupei (hupa inceteaza alarma) si inchide contactul 2d₂ prin care se alimenteaza lampa hi, prin releuclipitor d₃ Semnalul se mentine pina la incetarea alarmei.

In mod asemanator alarmei de incendiu, instalatia semnalizeaza intreruperea conductorului, puneri accidentale la pamant defectiuni in sistemul de alimentare.

Pentru toate aceste situat semnalul acustic este comun si poate fi deconectat. iar cel optic este individual pe categoria de defect si nu poate intrerupt decit dupa ce este inlaturata cauza care -a produs.

Figura 8 Schema de principiu a unei lin de avertizare

In figura 9 este data schema uniu avertizor manual alcatuit dintr-un buton d_e comanda normal inchis, legat in paralel cu o rezistenta 2 de aceeasi valoare cu rezistenta detectorului termic.

Dupa cum se vede « detectoarele se monteaza in serie pe circuit (linie), prin care circula in permanenta un curent. Datorita acestui sistem, instalatia este denumita cu "curent de repaus' (la desfacerea unui contact, rezistenta circuitului creste si valoarea intensitat curentului scade mult).

Fig 9 Schema unui averizor manual

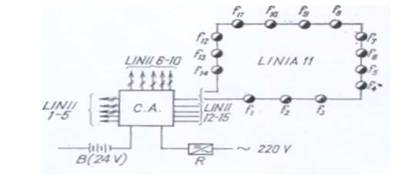

In general, o instalatie de avertizare cuprinde mai multe lin de avertizare. In figura 10 este data schema de principiu a unei instalat de avertizare cu 15 lin, la care s-a detaliat linia 11 ce cuprinde 14 avertizoare

Figura 10 Schema de principiu aunei instalat de avertizare a incendlor cu detectoare termice si avertizoare manual

B .Instalat de avertizare cu detectoare de fum cu ionizare

Avertizorul de fum sesizeaza cea mai slaba degajare de fum, chiat
si cea provocata de fumul de tigara.

Detectorul de fum cu ionizare este alcatuit dintr-o camera deschisa 2 si o camera inchisa 1 Atita timp cit detectorul nu capteaza fum sau gaz, el are o rezistent infinita (circuit intrerupt).

Detectorul la aparitia fumului sau a gazului face sa se modifi potentialul grilei a triodei datorita ionizar; acest fapt de teri trecerea unui curent anodic care actioneaza releul d din centrala de avert zare si care semnalizeaza alarma printr-un sistem asemanator cu cel arata mai inainte.

Deci, in repaus, prin linle de semnalizare nu trece un curent elec acesta apare numai cind unul dintre detectoare "lucreaza', adica sesizeaza incendiul. Se spune ca instalatia functioneaza cu "curent de lucru

In figura este aratata schema de comanda simplificata a unei lin de alarmare, care cuprinde avertizoarele f₁f₂ ce actioneaza asupra releului de alarmare d.

Figura 11 Schema uei lin de alarmare cu detectoare de fum

Se observa legarea in derivatie a acestor avertizoare de realizare a conexiunilor Doza folosita numai ca trecere, derivatia realizindu-se la bornele avertizorului Honilui. ceea ce permite un control simplu al conexiunilor in exploatare.

Conditle de utilizare. Sint diferentiate dupa specific. Astfel, instalatle cu detectoare de fum nu pot fi utilizate in incaperile in care in mod normal din cauza procesului tehnologic, se degaja fum sau gaze de corncombustie ( exemplu, la parcaje sau garaje). Pentru astfel de situat se folosesc.sc instalatle cu detectoare termice.

Exista insa si instalat mixte de avertizare a incendlor, care folosesc lin de avertizare termice, cu fum si manuale. Pentru siguranta in functionare este necesara echiparea incaper eu cel putin doua detectoare. Suprafata protejata de un detector variaza intre 10.. .200 m², in functie de caractersticile sale constructive.

Avertizoarele. manuale se monteaza in constructle sau incaperile in care exista personal de supraveghere, sau pe caile de acces si evacuare, de incendiu sa poata fi semnalat cu rapiditate.
