Masuri de tehnica securitatii muncii si prevenirea si stingerea incendiilor la intretinerea si repararea utilajului industrial

Masuri de tehnica securitatii muncii si prevenirea si stingerea incendiilor la intretinerea si repararea utilajului industrial

In marea lor majoritate, accidentele ce survin in exploatarea si in intretinerea utilajului si echipamentului electric sunt favorizate de neglijenta sau lipsa de atentie din partea personalului de intretinere. Din aceste considerente deservirea utilajelor si aparatelor electrice impune respectarea riguroasa a regulilor tehnice de exploatare si intretinere si folosirea unui personal calificat care a fost instruit special in acest scop.

In operatiile de intretinere si reparare a utilajului industrial personalul este supus pericolului de electrocutare ca urmare a atingerii accidentale a partilor unei pieseaflate sub tensiunea de lucru (atingere directa),atingerea unor elemente metalice care nu fac parte din circuitul curentului de lucru, insa,care au fost puse sub tensiune datorita unor deteriorari ale izolatiei (atinere indirecta), atingerea simultana a doua puncte de pe sol aflate la potentiale diferite (tensiunea de pas), etc.

O atentie deosebita trebuie acordata utilajelor si echipamentului electric din incaperile cu umiditate si temperetura ridicata, precum si din incaperile in care se gasesc suspensii gaze, vapori sau praf, inflamabile sau explozibile.

In comparatie cu alte lucrari la care pericolul poate fi sesizat, de cele mai multe ori prin simturile omului (auz, vaz, miros, etc.) sau prin dispozitive de protectie, curentul electric nu poate fi sesizat preventiv.

Pe langa pericolul de accidente pe care il prezinta, curentul electric poate provoca incendii datorita scanteilor electrice, pieselor incalzite si incandescente prin care trece curentul, precum si scurtcircuitelor. Cand echipamentul electric se incalzeste peste limita admisibila poate favoriza aprinderea izolatiei si raspandirea la materialele inflamabile.

Pentru a evita aceste accidente se impune in mod deosebit o disciplina a personalului de intretinere si exploatare, in ce priveste respectarea normelor de exploatare si reparare a utilajelor si echipamentului electric, precum si folosirea unor mijloace de protectie corespunzatoare operatiei de intretinere sau reparare care se executa.

Masurile de protectie pentru prevenirea accidentelor prin electrocutare sunt :

- Partile metalice ale echipamentului electric aflat sub tensiune in timpul lucrului trebuie sa fie inaccesibile atingerii intamplatoare. Aceasta masura se realizeaza prin : izolare electrica, carcasare de protectie, ingradiri cu plase metalice sau table performante, amplasari la inaltimi inaccesibile, amenajarea la blocaje, etc. ;

- Folosirea de tensiuni reduse de 12V pentru locuri foarte periculoase, 24V pentru locurile periculoase si 36V in locuri cu grad de pericol redus ;

- Legarea la pamant a echipamantului care consta in legarea la pamant a partilor metalice si care in mod normal nu se afla sub tensiune, dar care ar putea accidental sa fie puse sub tensiune prin contactul cu conductoare electrice din apropiere. O deosebita atentie trebuie acordata legarii la pamant a corpurilor masinilor electrice, ale transformatoarelor, controlerelor si reostatelor, capacele metalice ale intreruptoarelor si piesele tablourilor de distributie. Protectia prin legare la pamant se aplica in instalatiile electrice cu tensiunea de lucru pana la 1000V, care lucreaza cu punctul neutru al sursei de alimentare izolat fata de pamant, atunci cand distribuirea curentului electric se face prin patru fire la retelele de joasa tensiune, avand firul neutru pus la pamant.

- Protectia prin legare la firul neutru (conductorul de nul) se poate aplica numai in instalatiile electrice cu tensiunea de lucru sub 1000V, care functioneaza cu punctul neutru al sursei de alimentare legat direct la pamant si consta in legarea printr-un conductor a pieselor metalice ale utilajului, izolate in mod normal de piesele care se gasesc sub tensiune, de firul neutru care este pus la pamant (fig. 6.1) ;

- Protectia prin deconectare automata, in cazul unei tensiuni de atingere periculoase, are cas cop sa impiedice ramanerea unei tensiuni de atingere periculoasa pe o parte metalica, care nu apartine circuitului curentului de lucru. Protectia consta in deconectarea instantanee si automata, a receptorului, imediat ce tensiunea de pe corpul sau atinge o valoare considerata periculoasa. Sistemul consta in introducerea unui releu de tensiune montat intre corpul masinii si o priza de pamant auxiliar (fig. 6.2), si care comanda circuitul bobinei de tensiune a intrerupatorului automat al utilajului. In afara de acest releu, acest tip de protectie trebuie sa mai cuprinda : un dispozitiv de control al protectiei, un conductor de protectie, o priza de pamant auxiliara si un conductor auxiliar pentru legarea la priza de pamant auxiliara. Bobina releului se conecteaza ca un voltmetru, astfel ca ea controleaza tensiunea dintre corpul utilajului si priza de pamant auxiliara (ea este astfel confectipnata incat sa actioneze atunci cand diferenta de potential dintre pamant si corpul masinii depaseste 36V).

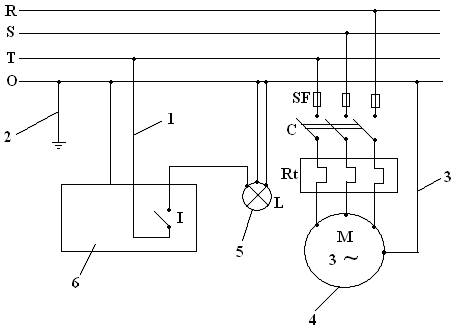

Fig. 6.1 Schema legarii la firul neutru a receptoarelor de curent.

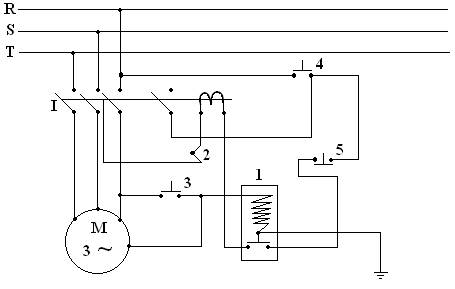

Fig. 6.2 Protectia prin deconectare automata.

Pe langa pericolul electrocutarii pe care il reprezinta, curentul electric poate provoca incendii datorita incalzirii aparatajului electric in timpul scurtcircuitelor pot cauza arsuri si aprinderea prafului aglomerat sau a amestecului de gaze din atmosfera incaperilor. Pentru aprinderea amestecului de aer si praf scanteile trebuie sa aiba o temperatura mai ridicata decat pentru aprinderea amestecului de gaze si aer sau de gaze si praf.

Pentru prevenirea pericolului de aprindere din cauza scanteilor si a incalzirii trebuie luate urmatoarele masuri :

- La regimul de functionare in plina sarcina partile motorului electric nu trebuie sa se incalzeasca pana la o temperatura periculoasa pentru obiectele apropiate. In special temperatura de lucru a lagarelor nu trebuie sa depaseasca 80°C.

- Partile resoartelor, ale aparatelor de incalzit, etc., care se incalzesc precum si piesele exterioare prin care trece curentul trebuie sa fie montate pe socluri izolate si aparate aflate sub tensiune, pana la 1000V, amlasate in incaperi uscate, pot fi montate pe socluri de textolit sau fibra, in cazul acelor piese la care in mod normal nu se formeaza scantei. Instalatiile electrice trebuie sa fie protejate cu un capac din material neinflamabil, daca acest capac este cu actiune mecanica el trebuie sa fie legat la pamant. Uneori capacul trebuie racit pentru a evita supraincalzirea instalatiei.

- Sigurantele, intreruptoarele si alte aparate asemanatoare, care in timpul pot provoca intreruperea curentului trebuie acoperite cu carcase pentru a preintampina o eventuala aprindere datorita scanteilor.

- Utilajul care lucreaza in medii de praf sau gaze trebuie sa fie actionat cu motoare electrice antiexplozive, iar instalatiile si aparatajul sa fie de asemenea de executie antiexploziva.

- Pentru a se putea interveni cu eficacitate in caz de incendiu, se recomanda ca langa masinile unelte sa fie amplasate extinctoare cu bioxid de carbon (CO), sau de tetraclorura

de carbon (CCl

Bibliografie

. Nicolae Nitu, Ion Stana - Indrumatorul electricianului de intretinere din intreprinderile industriale ; Editura Tehnica Bucuresti 1984

. Aurelian Spinu - Protectia instalatiilor electrice de joasa tensiune ; Editura Tehnica Bucuresti 1966

. Constantin Popescu, Sabina Hilohi, Mihai Popescu, Traian Canescu, Dragos Simulescu, Mihai Huhulescu, Alexandru Iulian Stan - Instalatii si echipamente. Tehnologia meseriei ; Editura Didactica si Pedagogica R.A.- Bucuresti 1993

. Ing. Traian Canescu, ing. Mihai Huhulescu, ing. Radu Dordea - Aparate electrice de joasa tensiune ; Editura Tehnica Bucuresti 1977

. Canescu Traian, Rusescu V., Voiosu M. - Tehnologia instalatiilor de lumina si forta ; Editura Didactica si Pedagogica Bucuresti 1967

. Niculae Mira, Constantin Negus - Instalatii electrice industriale. Intretinere si reparatii ; Editura Didactica si Pedagogica Bucuresti 1984

. Dr. ing. Niculae Mira, Dr. ing. Constantin Negus - Instalatii si elemente electrice ; Editura Didactica si Pedagogica R.A. Bucuresti 1994
